La máquina de ensayo de pernos de alta resistencia cuenta con funciones de respaldo y recuperación de parámetros, calibración automática, monitorización del valor máximo y protección contra sobrecarga de sensores para mayor seguridad. Además, incorpora una interfaz de comunicación RS232 que permite la conexión a un ordenador para la transferencia de datos, el análisis y la generación de informes (se requiere software opcional). Su uso está muy extendido en empresas de fabricación de estructuras de acero, fabricantes de fijaciones, laboratorios de ensayo externos, así como en institutos de investigación y universidades.

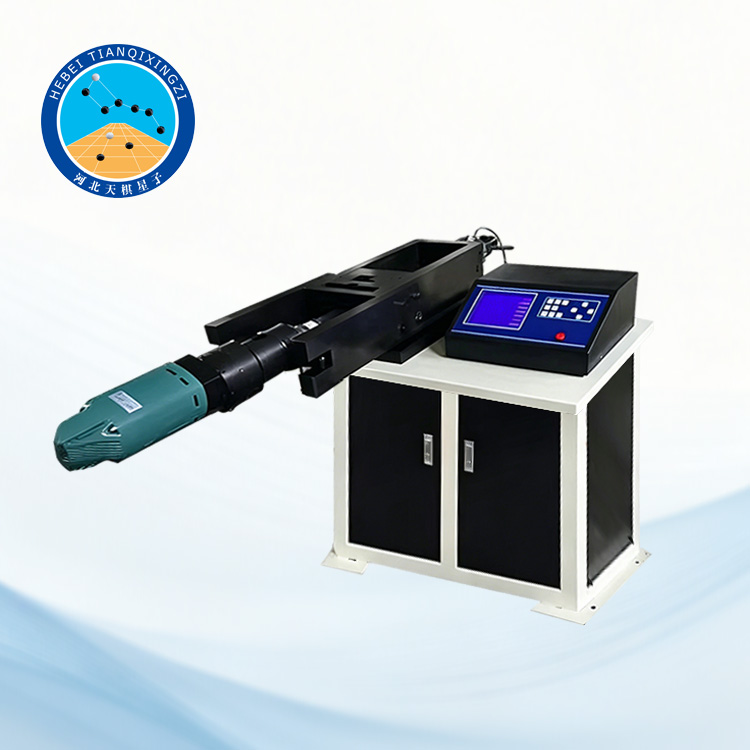

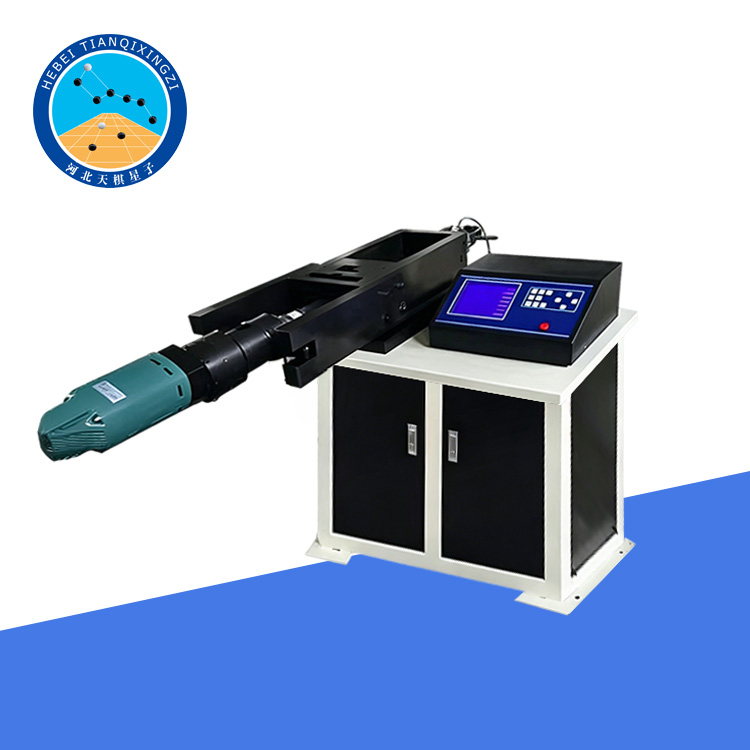

Máquina Semiautomática para Ensayos de Pernos de Alta Resistencia

Modelo: TDLS-500B

I. Introducción del producto

La máquina semiautomática de ensayo de pernos de alta resistencia está diseñada y fabricada de acuerdo con los requisitos de la norma GB 50205 "Código para la aceptación de la calidad de construcción de estructuras de acero", y también cumple con las normas de referencia internacionales como ISO 16047 y EN 14399-2 para los métodos de ensayo de par/fuerza de sujeción.

Este equipo se utiliza para probar la fuerza axial, el par de apriete y el coeficiente de torsión de conjuntos de pernos hexagonales grandes de alta resistencia (M16, M20, M22, M24, M27, M30). Cuenta con visualización automática de datos, cálculo automático e impresión automática de informes de prueba.

II. Especificaciones técnicas

Alimentación: CA 220 V

Rango de fuerza axial: 20–500 kN

Rango de par: 10–2000 N·m

Tamaños de perno: M16, M20, M22, M24, M27, M30

Longitud del perno: 60–280 mm

Precisión de fuerza axial: ±1,0 %

Precisión de par: ±1,0 %

Almacenamiento de datos: 32 grupos de prueba

Comunicación: Interfaz RS232

Funciones estadísticas: Media, Desviación estándar, Coeficiente de variación (CV)

Pantalla: Pantalla LCD digital

III. Características y beneficios

1. Medición de alta precisión

La máquina mide con precisión:

Fuerza axial

Par de apriete

Coeficiente de par

La precisión de medición alcanza ±1,0 % tanto para la fuerza axial como para el par.

2. Diseño ergonómico horizontal

La estructura horizontal de la máquina ofrece:

Funcionamiento seguro

Fácil instalación de las muestras

Posición de trabajo cómoda

Mayor eficiencia en las pruebas

3. Módulo de prueba con guía lineal

El módulo de prueba de torsión y tensión se monta sobre guías lineales de precisión, lo que permite un posicionamiento rápido de la muestra y reduce los errores de instalación.

4. Pruebas automáticas con un solo botón

El software de control intuitivo permite operar con un solo clic. Una vez colocada la muestra, el procedimiento de prueba se completa automáticamente.

5. Sistema de carga de velocidad constante

Un motorreductor proporciona una carga a velocidad constante, lo que mejora significativamente:

La repetibilidad de las pruebas

La consistencia de las mediciones

La fiabilidad de los datos

6. Análisis estadístico inteligente

Tras completar un lote de pruebas, el sistema calcula automáticamente:

Fuerza axial promedio

Par motor promedio

Coeficiente de par motor promedio

Desviación estándar

Coeficiente de variación (CV)

No se requiere ningún cálculo manual.

7. Almacenamiento e impresión de datos

El controlador puede almacenar de forma continua 32 grupos de registros de prueba.

Funciones:

Revisión de datos

Impresión de informes

Cálculo automático

Copia de seguridad y recuperación de parámetros

IV. Aplicaciones

Este equipo es adecuado para las siguientes industrias y organizaciones:

Empresas de fabricación de estructuras de acero

Fabricantes de pernos de alta resistencia

Centros de inspección de calidad de ingeniería

Laboratorios de ensayo independientes

Empresas de construcción e ingeniería

Industria de fabricación de torres para aerogeneradores

Proyectos de ingeniería de puentes y ferrocarriles

Universidades e institutos de investigación

V. Preguntas frecuentes

1. ¿Qué tipos de pernos se pueden probar?

La máquina está diseñada para conjuntos de pernos estructurales hexagonales grandes de alta resistencia, con tamaños desde M16 hasta M30.

2. ¿Qué parámetros de prueba puede medir la máquina?

Mide:

Fuerza axial

Par de apriete

Coeficiente de par

El sistema también calcula automáticamente los valores promedio, la desviación estándar y el coeficiente de variación.

3. ¿El proceso de prueba es totalmente automático?

La máquina es semiautomática. Los operarios instalan manualmente la muestra, mientras que el proceso de prueba, la adquisición de datos, el cálculo y la visualización de resultados se realizan automáticamente.

4. ¿Se pueden transferir los datos de las pruebas a un ordenador?

Sí. La máquina está equipada con una interfaz de comunicación RS232, lo que permite transferir los datos de las pruebas a un ordenador para generar informes y realizar análisis adicionales. Se puede solicitar software opcional.

5. ¿Qué industrias suelen utilizar esta máquina?

La máquina se utiliza ampliamente en:

Fabricación de estructuras de acero

Inspección de calidad en la construcción

Fabricación de pernos

Proyectos de energía eólica

Construcción de puentes

Universidades

Institutos de investigación

Laboratorios de ensayo independientes
