Este instrumento consta de dos extensómetros de calibre ajustable de alta precisión con idéntica sensibilidad, que forman un sistema de medición síncrono de doble cara. Durante el ensayo, los extensómetros se instalan a ambos lados de la probeta de empalme mecánico de acero de refuerzo para medir la deformación en tiempo real. El sistema calcula automáticamente el valor promedio, eliminando eficazmente la influencia de la excentricidad de la probeta o los errores de instalación.

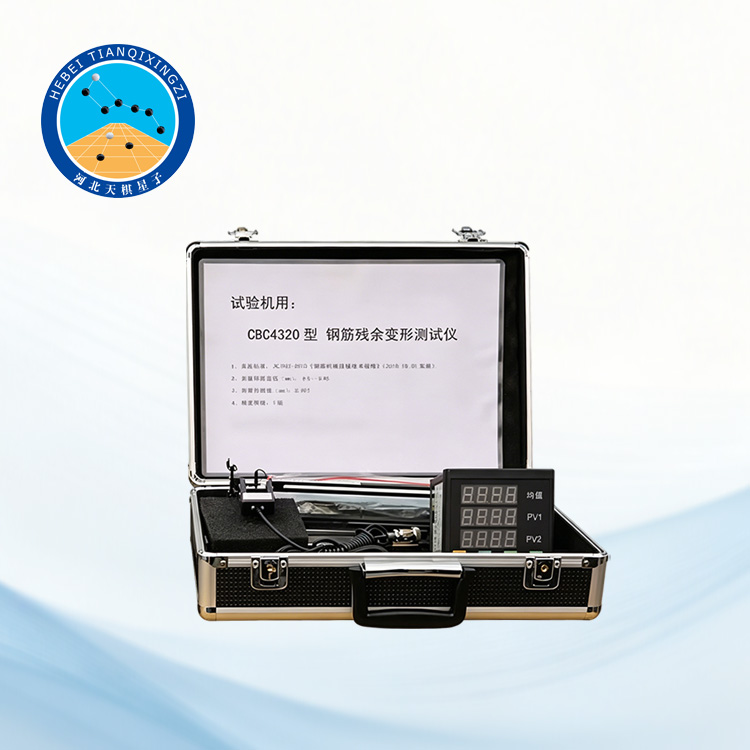

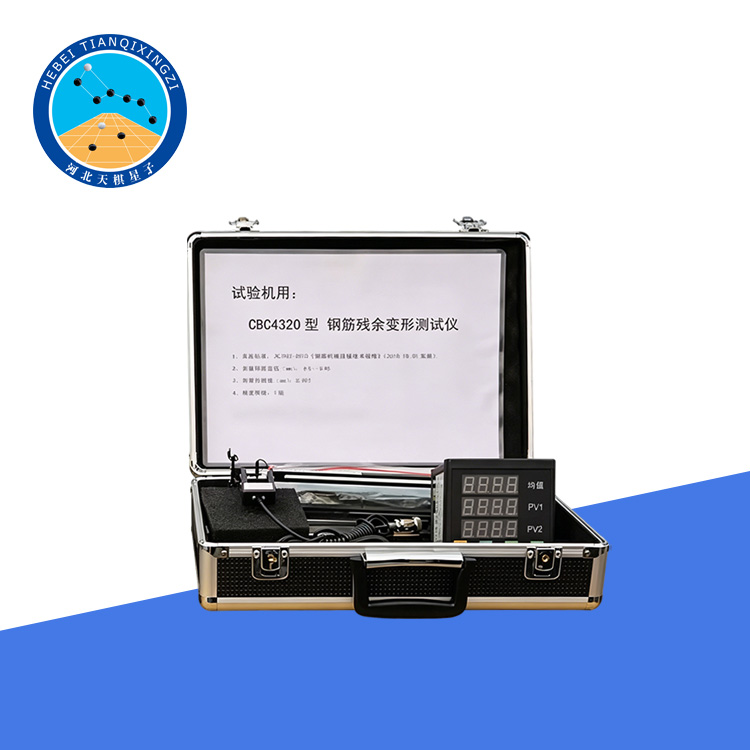

Comprobador de deformación residual de barras de refuerzo

Modelo: TDSJ-CYBX

I. Introducción del producto

El Comprobador de deformación residual de barras de refuerzo es un instrumento de medición de alta precisión diseñado especialmente para evaluar la deformación residual de los empalmes mecánicos en barras de acero de refuerzo. Equipado con dos extensómetros de alta precisión con galga ajustable, el instrumento mide simultáneamente la deformación en ambos lados de la probeta y calcula automáticamente el valor promedio, garantizando resultados de ensayo precisos, estables y repetibles.

Diseñado para laboratorios de control de calidad, centros de ensayo de la construcción, universidades e institutos de investigación, este instrumento proporciona un rendimiento de medición fiable para evaluar las características de deformación de los acopladores mecánicos de barras de refuerzo.

II. Normas de referencia

El instrumento está diseñado de acuerdo con:

JGJ 107-2010 Especificación técnica para el empalme mecánico de barras de acero de refuerzo

ISO 15835 (Referencia)

Normas internacionales relacionadas con los ensayos de deformación de empalmes mecánicos

III. Áreas de aplicación

El comprobador de deformación residual de barras de refuerzo se utiliza ampliamente para:

Comprobación de la deformación residual de empalmes mecánicos de barras de refuerzo;

Inspección de calidad de acopladores de acero de refuerzo;

Laboratorios de ensayo de materiales de construcción;

Organizaciones de ensayo externas;

Institutos de investigación en ingeniería civil;

Laboratorios universitarios;

Fabricantes de barras de acero;

Fabricantes de acopladores de barras de refuerzo;

departamentos de supervisión de la calidad de los edificios

IV. Características

1. Diseño de doble extensómetro de alta precisión

Dos extensómetros de calibre ajustable de alta precisión proporcionan mediciones sincronizadas en ambos lados de la muestra, lo que garantiza valores de deformación promedio muy precisos.

2. Longitud de calibre ajustable

La longitud de calibre del extensómetro es ajustable de 50 mm a 260 mm, lo que hace que el instrumento sea adecuado para diferentes tamaños de muestra.

3. Múltiples rangos de medición

Rangos de medición disponibles:

5 mm; 10 mm

para satisfacer diversos requisitos de prueba.

4. Pantalla digital de alta resolución

El instrumento está equipado con un indicador digital de alta precisión que utiliza un circuito integrado de conversión analógico-digital de 24 bits, lo que proporciona datos de medición estables, precisos y en tiempo real.

La pantalla muestra simultáneamente:

PV1 – Deformación medida con el extensómetro 1

PV2 – Deformación medida con el extensómetro 2

Valor promedio – Deformación promedio de PV1 y PV2

5. Protección mediante contraseña

El indicador digital cuenta con ajustes de parámetros protegidos mediante contraseña, lo que impide modificaciones no autorizadas y reduce los errores de funcionamiento.

6. Sistema de montaje flexible

Los extensómetros se conectan a la barra de refuerzo mediante conectores elásticos como resortes o manguitos de goma, lo que proporciona:

Fácil instalación de la muestra;

Sujeción estable;

Larga vida útil;

Menor desgaste mecánico.

7. Estructura fiable

La estructura mecánica diseñada profesionalmente garantiza una excelente rigidez, durabilidad y estabilidad de medición a largo plazo.

V. Especificaciones técnicas

1. Diámetro de la barra de refuerzo: Φ5–Φ40 mm

2. Longitud de la guía: 50–260 mm (ajustable)

3. Rango de medición: 5 mm / 10 mm

4. Resolución: 0,001 mm

5. Clase de precisión: Clase 1

6. Método de medición: Extensómetro doble

7. Pantalla: Indicador digital de alta precisión

8. Convertidor A/D: Circuito integrado de alta resolución de 24 bits

9. Valores mostrados: PV1, PV2, Valor promedio
