La máquina hidráulica de ensayo de flexión vertical de barras de refuerzo utiliza un sistema hidráulico para accionar el cilindro de carga, aplicando una fuerza controlada a la muestra. La barra de acero se flexiona alrededor de un mandril específico hasta alcanzar el ángulo requerido, lo que permite a los operarios observar grietas superficiales, deformaciones e integridad estructural.

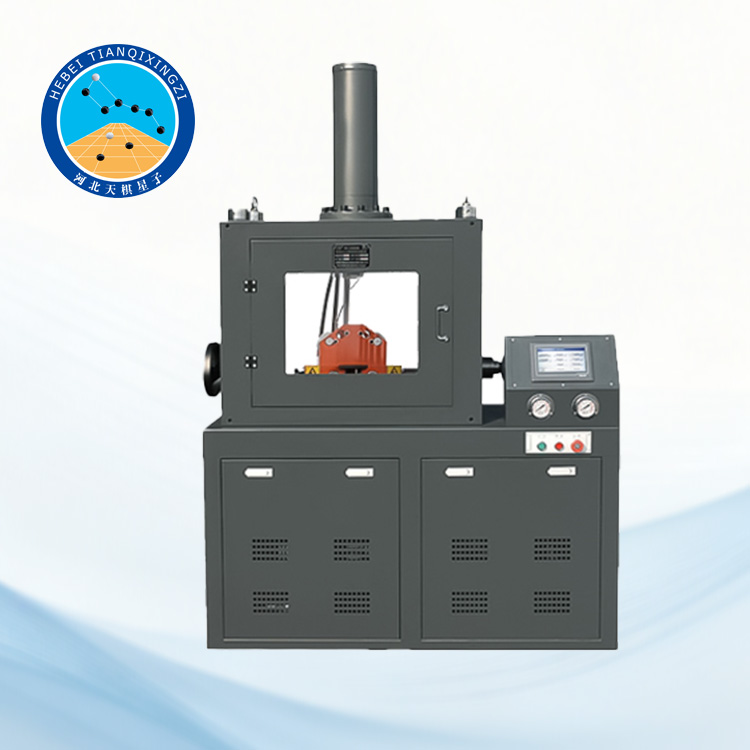

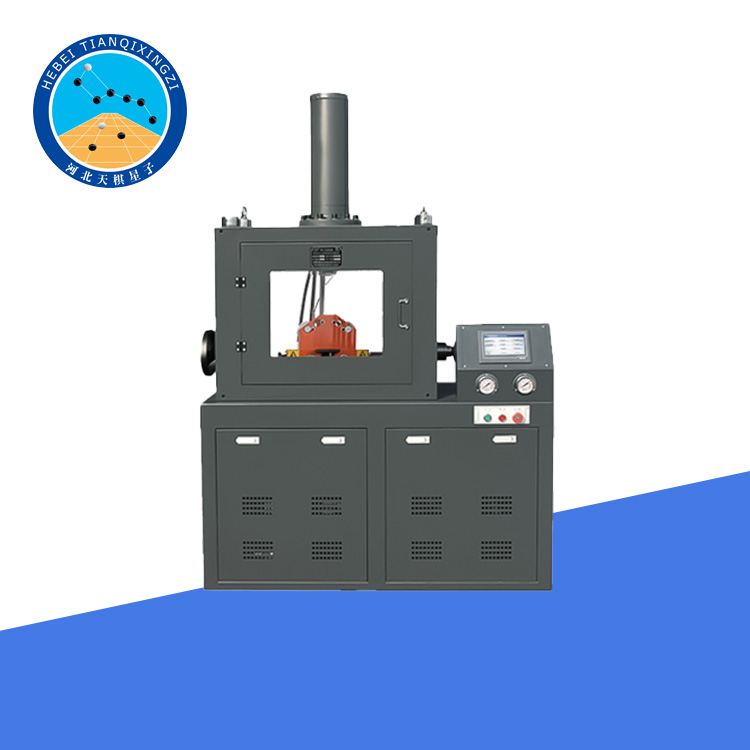

Ensayadora hidráulica vertical de flexión de barras de refuerzo

Modelo: TDW-40L

I. Descripción general del producto

La Máquina Hidráulica Vertical para Ensayos de Flexión de Barras de Refuerzo es un equipo de ensayo profesional diseñado para evaluar el rendimiento de flexión y flexión inversa de las barras de acero para refuerzo. Equipada con un sistema de accionamiento hidráulico, proporciona una fuerza de carga estable y fiable, siendo ideal para acerías, empresas constructoras y laboratorios de ensayo de materiales.

Esta máquina se utiliza ampliamente para verificar si las barras de refuerzo cumplen con los requisitos de las normas aplicables, garantizando la seguridad estructural y la durabilidad en proyectos de ingeniería civil.

II. Aplicaciones

Este equipo se utiliza principalmente para:

Ensayo de doblado en frío de barras de acero de refuerzo

Ensayo de rendimiento de doblado inverso

Inspección de calidad del acero de construcción

Evaluación de propiedades mecánicas en acerías

Ensayos e investigación de materiales en laboratorio

III. Normas aplicables

1. Esta máquina de ensayo está diseñada y fabricada de acuerdo con las siguientes normas:

GB/T 232-2010 – Método de ensayo de flexión de materiales metálicos

GB 1499.1-2008 – Barras de acero lisas laminadas en caliente para refuerzo de hormigón

GB 1499.2-2018 – Barras de acero corrugado laminadas en caliente para hormigón armado

JGJ/T 27-2014 – Método de ensayo para uniones soldadas de acero

2. Normas de referencia internacionales:

ISO 7438 – Ensayo de flexión de materiales metálicos

EN ISO 7438 – Norma europea para el ensayo de flexión

ASTM A615 / A615M – Especificación de barras de acero de refuerzo

ISO 15630-1 – Métodos de ensayo para acero de refuerzo

IV. Características del producto

Sistema hidráulico de carga vertical con salida de fuerza estable

Alta rigidez estructural para ensayos de alta exigencia

Amplia adaptabilidad a diferentes diámetros de barras de refuerzo

Control preciso del ángulo de flexión (0–180°)

Fácil mantenimiento y larga vida útil

Proceso de prueba seguro y fiable

V. Parámetros técnicos

Fuerza máxima de prueba: 300 kN

Recorrido de trabajo: 300 mm

Presión máxima del sistema: 25 MPa

Rango de ángulo de flexión: 0–180°

Rango de diámetro de la barra de refuerzo: Ø6–Ø50 mm

Velocidad de carga del cilindro hidráulico: aprox. 120 mm/min

Diámetro del punzón de doblado: Ø6–Ø160 mm

Distancia entre rodillos de apoyo: 320 mm

VI. Preguntas frecuentes

1. ¿Para qué se utiliza una máquina hidráulica vertical de ensayo de flexión de barras de refuerzo?

Una máquina hidráulica vertical de ensayo de flexión de barras de refuerzo se utiliza para realizar ensayos de flexión y flexión inversa en barras de acero de refuerzo. Permite evaluar el comportamiento a la flexión, la ductilidad y la resistencia al agrietamiento superficial del acero de refuerzo utilizado en proyectos de construcción.

2. ¿Puede la máquina realizar ensayos de flexión inversa?

Sí. El equipo está diseñado para realizar tanto ensayos de flexión como de flexión inversa, lo que lo hace idóneo para evaluar la ductilidad y la durabilidad del acero de refuerzo según las normas aplicables.

3. ¿Es posible la personalización?

Sí. Podemos proporcionar matrices de doblado, dispositivos de fijación, configuraciones hidráulicas, opciones de voltaje y otras modificaciones personalizadas para cumplir con diferentes estándares de prueba y requisitos del cliente.
