Equipado con un sistema de impacto de péndulo de alta precisión y una pantalla digital, este equipo de ensayo proporciona resultados exactos, fiables y repetibles. Es apto para ensayos de impacto Charpy con entalla en V y entalla en U, y se utiliza ampliamente en laboratorios de control de calidad, universidades, institutos de investigación, acerías e instalaciones de fabricación industrial.

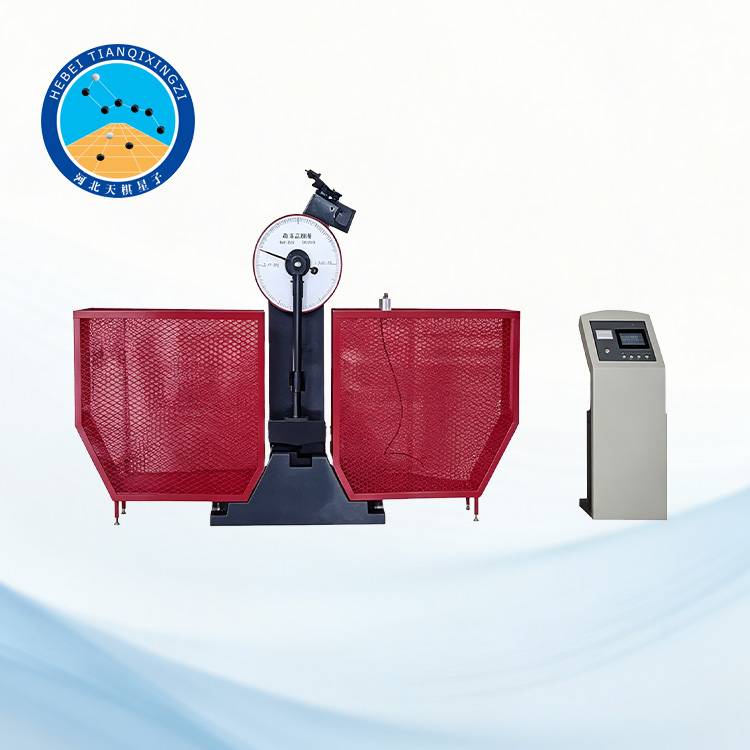

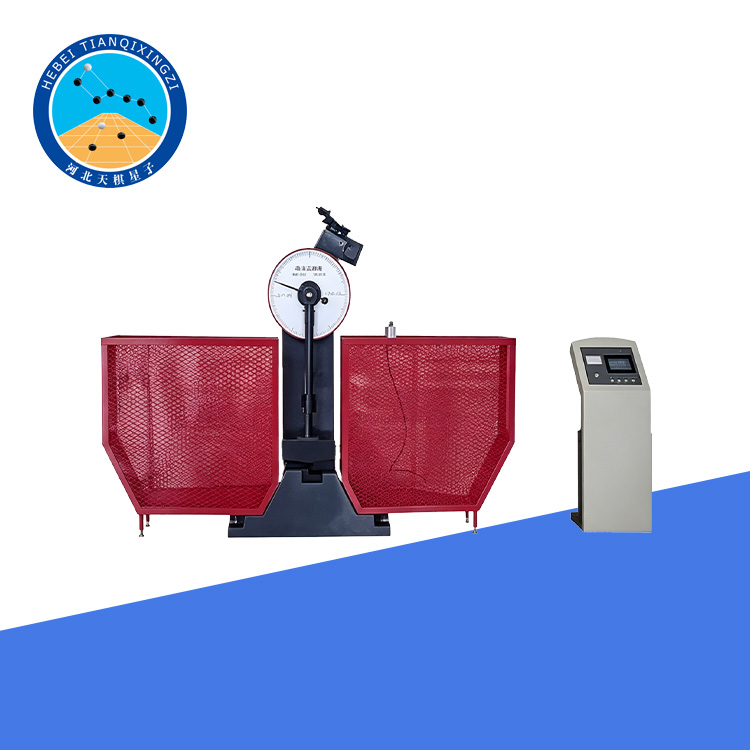

Máquina digital de ensayo de impacto Charpy con pantalla digital

Modelo: TD229-S

I. Descripción general del producto

La máquina digital de ensayo de impacto Charpy con pantalla digital está diseñada para determinar la tenacidad al impacto y la resistencia al impacto de materiales metálicos bajo condiciones de carga dinámica. Al medir la energía absorbida durante la fractura, la máquina permite evaluar las propiedades mecánicas y la calidad de los metales utilizados en los sectores de la construcción, la automoción, la industria aeroespacial, la metalurgia, la fabricación de maquinaria y la investigación. Está diseñada de acuerdo con normas de ensayo reconocidas internacionalmente, garantizando un rendimiento fiable y el cumplimiento de los requisitos de ensayo a nivel mundial.

II. Normas

La máquina cumple con las siguientes normas:

ASTM E23

ISO 148-1

EN ISO 148-1

GB/T 229

GB/T 3803-2002

III. Características

1. Alta precisión en las pruebas

La máquina emplea un mecanismo de impacto pendular de precisión con una resolución angular de 0,1°, lo que garantiza una medición precisa de la energía de impacto absorbida y una excelente repetibilidad.

2. Pantalla digital

La pantalla digital muestra directamente la energía de impacto después de cada prueba, lo que facilita el manejo y reduce los errores de lectura.

3. Retorno automático del péndulo

Tras la fractura de la muestra, la energía restante del péndulo se utiliza para elevarlo automáticamente para la siguiente prueba, lo que mejora significativamente la eficiencia del ensayo.

4. Sistema de control eléctrico

El sistema de elevación, liberación por impacto y reinicio del péndulo se controla eléctricamente, lo que garantiza un funcionamiento estable y un manejo sencillo.

5. Estructura estable y duradera

El robusto bastidor asegura una excelente rigidez y minimiza las vibraciones durante las pruebas, garantizando así la estabilidad a largo plazo.

6. Alta eficiencia para ensayos continuos

La máquina es especialmente adecuada para laboratorios y plantas de fabricación que realizan ensayos de impacto continuos en grandes lotes de muestras.

IV. Especificaciones técnicas

Energía de impacto: 150 J / 300 J / 450 J / 500 J

Velocidad de impacto: 5,2 m/s

Ángulo de pre-elevación del péndulo: 150°

Resolución angular: 0,1°

Distancia entre apoyos: 40 mm

Radio del filete de soporte: R1,0–R1,5 mm

Radio del percutor: R2,0–R2,5 mm (opcional: R8 mm)

Distancia del centro del péndulo al punto de impacto: 750 mm

Tamaño estándar de la muestra: 10 × 10 × 55 mm (opcional: 7,5 mm o 5 mm)

Par de torsión del péndulo: 160,7695 N·m / 80,3848 N·m

Alimentación eléctrica: Trifásica, 380 V, 50 Hz, 5 A

Dimensiones de la máquina: 2000 × 650 × 1400 mm

Peso aproximado: 500 kg

Entorno de trabajo: Libre de medios corrosivos, vibraciones excesivas e interferencias electromagnéticas intensas

V. Preguntas frecuentes

1. ¿Qué materiales se pueden analizar?

La máquina es apta para analizar acero al carbono, acero inoxidable, acero aleado, hierro fundido, aleaciones de aluminio, aleaciones de cobre y muchos otros materiales metálicos.

2. ¿Qué normas de impacto cumple la máquina?

Cumple con las normas ASTM E23, ISO 148-1, EN ISO 148-1, GB/T 229 y GB/T 3803.

3. ¿Se pueden seleccionar diferentes energías de impacto?

Sí. La máquina está disponible con opciones de péndulo de 150 J, 300 J, 450 J y 500 J para satisfacer diferentes requisitos de prueba.

4. ¿Es la máquina adecuada para pruebas continuas?

Sí. El mecanismo automático de elevación del péndulo mejora considerablemente la eficiencia, lo que la hace ideal para laboratorios y líneas de producción que realizan pruebas de alto volumen.
