Esta máquina se utiliza ampliamente en laboratorios de ensayo de materiales de construcción, fabricantes de productos de acero, centros de inspección de calidad e instituciones de investigación, lo que la convierte en una solución ideal para la evaluación del rendimiento de flexión. El equipo está diseñado con una estructura compacta, funcionamiento estable, bajo nivel de ruido, fácil mantenimiento y una pantalla de ángulo intuitiva.

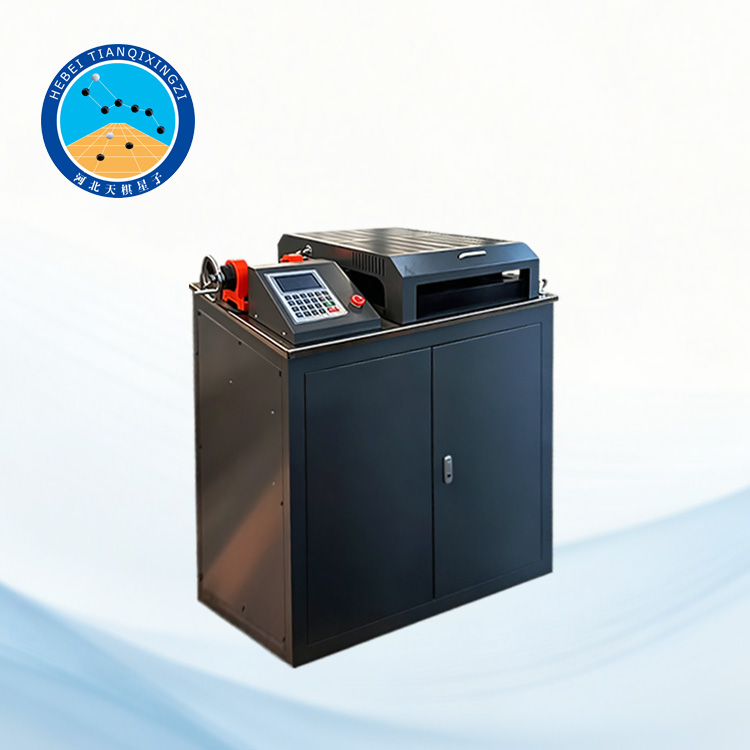

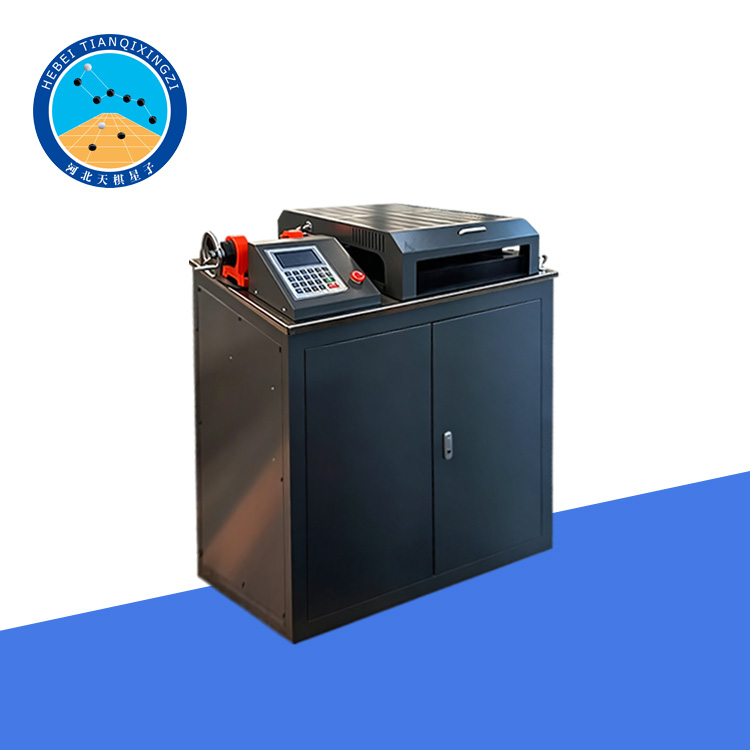

Máquina de Ensayo de Doblado y Redoblado de Barras de Refuerzo

Modelo: TDSJ-40Q

I. Descripción general del producto

La máquina de ensayo de doblado y redobledo de barras de refuerzo totalmente automática es un equipo de ensayo especializado diseñado según la norma GB/T 232-2010 «Materiales metálicos: método de ensayo de doblado». Se utiliza para realizar ensayos de doblado en frío y doblado repetido en barras de acero de refuerzo y otros materiales metálicos dúctiles. La máquina dobla la muestra hasta un ángulo específico y permite a los operarios inspeccionar visualmente si aparecen grietas en la superficie tras el ensayo. Se pueden fabricar accesorios especiales para muestras cuadradas e irregulares bajo pedido.

II. Normas de referencia

GB/T 232-2010 – Método de ensayo de doblado para materiales metálicos

ISO 15630 – Acero para el refuerzo del hormigón — Métodos de ensayo

ISO 6935-2 – Acero para el refuerzo del hormigón

BS 4449 – Acero para el refuerzo del hormigón

ASTM A615 – Especificación estándar para barras de acero al carbono deformadas y lisas

III. Especificaciones técnicas

Rango de diámetro de doblado de barras de refuerzo: φ6 – 40 mm

Método de carga: Carga mecánica

Dirección de carga: Doblado bidireccional inverso

Ángulo de doblado: 180° hacia adelante, 180° hacia atrás

Empuje máximo: Sistema de carga accionado por par

Velocidad de la placa de trabajo: ≤ rpm ajustable

Distancia entre centros: 165 mm

Diámetro de la placa de trabajo: φ580 mm

Potencia del motor: 1,5 kW

Aceite hidráulico: No requiere (sistema mecánico)

Dimensiones totales: 1050 × 750 × 1200 mm

Dimensiones del embalaje (caja de madera): 1200 × 900 × 1400 mm

IV. Características del producto

1. Estructura mecánica de alta precisión

Sistema de transmisión estable que garantiza resultados de flexión precisos y repetibles.

2. Ensayo de flexión bidireccional de 180°

Permite realizar flexión tanto hacia adelante como hacia atrás para cumplir con los requisitos de ensayo internacionales.

3. Diseño compacto y duradero

De tamaño reducido y estructura robusta, ideal para entornos de laboratorio e industrial.

4. Funcionamiento silencioso

El sistema de carga mecánica garantiza un funcionamiento silencioso y estable.

5. Fácil operación y mantenimiento

Sistema de control sencillo con funcionamiento intuitivo y mínimos requisitos de mantenimiento.

6. No requiere aceite hidráulico

Su diseño puramente mecánico elimina los problemas de mantenimiento del sistema hidráulico.

V. Preguntas frecuentes

1. ¿Qué materiales puede ensayar esta máquina?

Se utiliza principalmente para barras de acero de refuerzo (varillas) y otros materiales metálicos dúctiles empleados en la construcción.

2. ¿Cuál es el propósito del ensayo de flexión-desflexión?

Este ensayo evalúa la ductilidad y la resistencia al agrietamiento de las barras de acero observando si aparecen grietas tras flexionarlas repetidamente.

3. ¿La máquina requiere aceite hidráulico?

No. Este modelo utiliza un sistema de carga puramente mecánico, por lo que no requiere aceite hidráulico.

4. ¿Cuál es el ángulo máximo de flexión?

La máquina admite una flexión hacia adelante de 180° y una flexión hacia atrás de 180°.
