La máquina digital de ensayo de compresión de bastidor se utiliza ampliamente en unidades de control de calidad de ingeniería de la construcción, institutos de investigación, plantas de mezcla de hormigón comerciales y laboratorios de ensayo independientes. Actualmente, es una alternativa ideal a los equipos tradicionales de ensayo de presión.

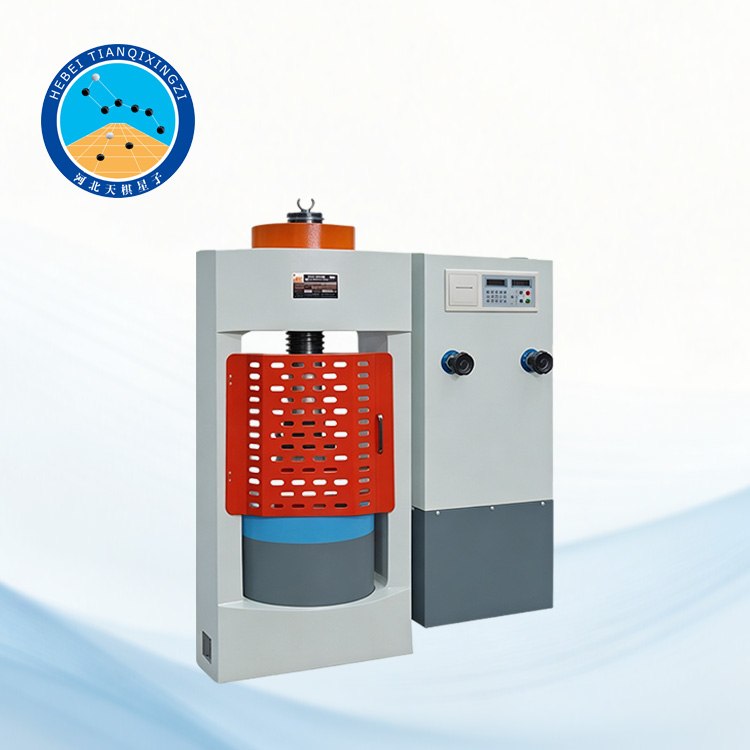

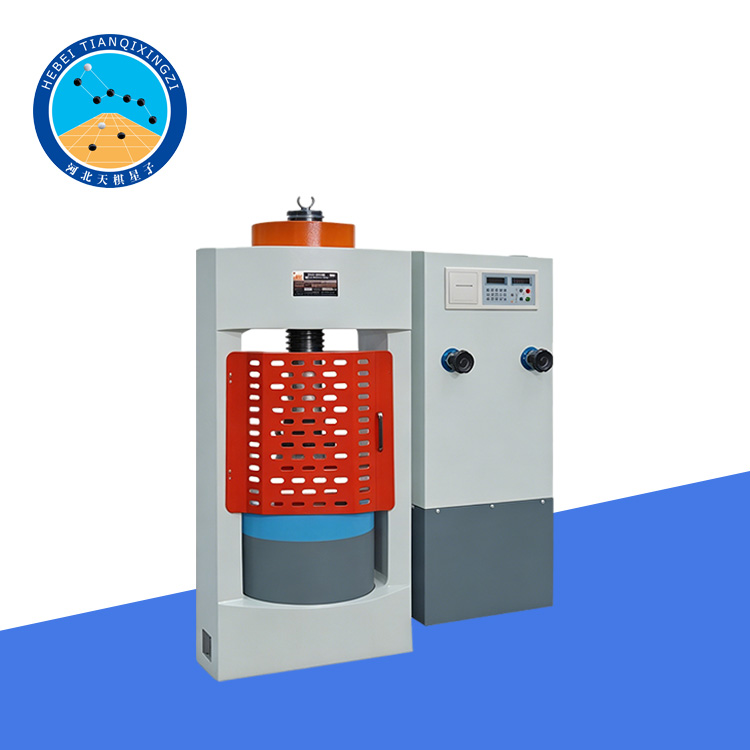

Máquina de Ensayo de Compresión Digital de Tipo Marco para Concreto

Modelo: TDYE-1000KD

I. Aplicación del producto

Esta máquina se utiliza principalmente para ensayar la resistencia a la compresión de hormigón de alta resistencia, cemento, ladrillos, baldosas, materiales refractarios y otros materiales de construcción.

El equipo cumple con la norma GB/T50081-2002 «Norma para métodos de ensayo de propiedades mecánicas del hormigón ordinario» y puede consultarse o aplicarse a las normas internacionales ASTM C39/C39M, EN 12390-3 y BS EN 12390-3.

II. Características estructurales

El equipo cuenta con una estructura integral de acero fundido, altamente rígida y estable, que garantiza la precisión de la carga y la fiabilidad a largo plazo durante la prueba.

Características principales:

Estructura integral de acero fundido de alta resistencia con gran resistencia a la deformación.

Sistema de suministro de aceite hidráulico para el control manual del proceso de carga.

Sistema de visualización digital para datos de prueba claros e intuitivos.

Registro y almacenamiento automático de datos de prueba.

Integrable en red con el sistema central de gestión del laboratorio para compartir datos y gestionar de forma remota.

Funcionamiento sencillo, mantenimiento práctico y alta estabilidad.

III. Ventajas funcionales

Sistema de control y detección de presión de alta precisión que garantiza resultados de prueba estables y fiables.

Sistema de medición de fuerza de rango completo y sin división (10 %–90 % de la escala completa).

Proceso de prueba fluido con buena continuidad de carga.

Admite aplicaciones avanzadas para el ensayo de diversos materiales de construcción.

Sistema de control por microcomputadora opcional para la carga automática y el análisis de curvas.

Ampliable con diversos accesorios, como abrazaderas de flexión y de compresión.

IV. Parámetros técnicos

Fuerza máxima de prueba: 1000 kN

Clase de precisión de la máquina de presión: Clase 1

Error relativo de la indicación de la fuerza de prueba: ±1 %

Rango de medición de fuerza de prueba: 10 % a 90 % de la fuerza de prueba (sin división de rango)

Estructura de la unidad principal: Bastidor integral de acero fundido

Distancia entre columnas: 310 mm

Distancia entre las placas de presión superior e inferior: 320 mm

Dimensiones de las placas de presión: Superior Φ250 mm / Inferior 220 × 250 mm

Carrera del pistón: 30 mm

Velocidad de carga: 0,02 % a 2 % FS/s

Método de control del pistón: Cilindro hidráulico unidireccional

Potencia total: 6 kW

Peso de la máquina: 750 kg

Dimensiones (largo × ancho × alto): 1220 × 760 × 1600 mm
