La máquina universal de ensayos servohidráulica (modelo para centro de ensayos) está diseñada para la evaluación precisa de las propiedades mecánicas de los materiales bajo diferentes condiciones de carga. Permite realizar una amplia gama de ensayos, incluyendo tracción, compresión, flexión y cizallamiento, tanto en materiales metálicos como no metálicos. Gracias a su preciso sistema de control de fuerza y a la fiabilidad de la medición de datos, el equipo garantiza resultados de ensayo consistentes. Es ideal para su uso en laboratorios, organismos de inspección e instalaciones de investigación centradas en el análisis de materiales y la evaluación de la calidad.

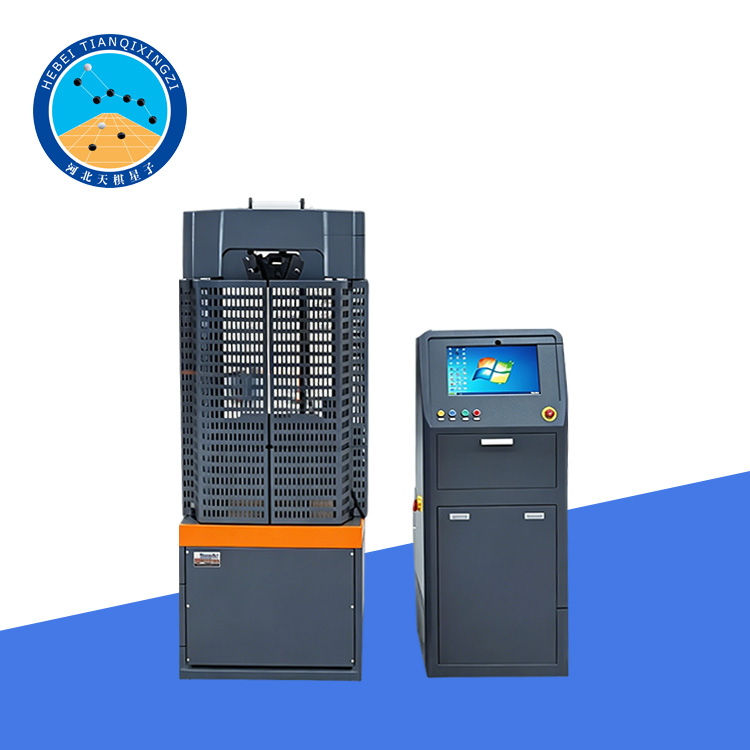

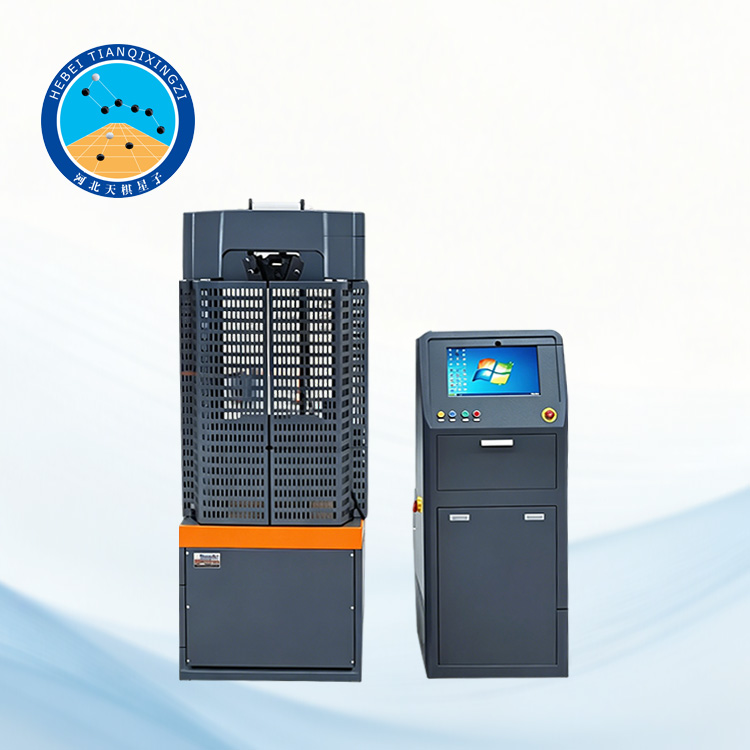

Máquina Universal de Ensayo Servo Electrohidráulica (Modelo para Centro de Ensayos)

Modelo: TDWSJ-2000D

I. Descripción general del producto

La máquina universal de ensayos servohidráulica (modelo para centro de ensayos) está diseñada para el ensayo de comportamiento mecánico de materiales metálicos y no metálicos bajo cargas de tracción, compresión, flexión y cizallamiento. Se utiliza ampliamente en laboratorios de inspección de materiales, centros de ensayos de calidad de la construcción, universidades e institutos de investigación para el análisis fiable de materiales y la evaluación de su resistencia.

El sistema proporciona una carga hidráulica estable, un control preciso y una adquisición de datos exacta, lo que garantiza resultados de ensayo consistentes y repetibles para aplicaciones de ingeniería y científicas.

II. Normas aplicables

Método de ensayo de tracción de metales GB/T228

Método de ensayo de compresión de metales GB/T7314

Norma GB/T50081 para las propiedades mecánicas del hormigón ordinario

Métodos de ensayo equivalentes ISO y ASTM (cumplimiento opcional según la configuración)

III. Modelos disponibles

WSJ-100D; WSJ-300D; WSJ-600D; WSJ-1000D; WSJ-2000D

IV. Parámetros técnicos

Fuerza máxima de ensayo: 2000 kN

Clase de precisión: Clase 1

Espacio máximo de tracción (incluido el recorrido del pistón): 750 mm

Rango de espesor de la probeta plana: 15–40 mm

Diámetro máximo de la muestra redonda: Φ20–60 mm

Distancia máxima entre placas de compresión: 550 mm

Amplitud del soporte de flexión: 50–300 mm

Carrera del pistón: 200 mm

Potencia del motor de la bomba de aceite: 1,5 kW

Potencia del motor de elevación de la viga transversal: 0,55 kW

Rango de medición de fuerza: 0–2000 kN

Peso total: 4200 kg

V. Requisitos de instalación

Para garantizar un funcionamiento estable y una medición precisa, se requiere una instalación adecuada:

1. Diseño de la cimentación según el plano de instalación.

2. Fijación de los pernos de anclaje y vertido del hormigón de la primera fase.

3. Nivelación de la máquina y puesta en marcha del sistema

4. Vertido de refuerzo de hormigón en la segunda etapa para lograr la estabilidad final

VI. Características estructurales

Estructura de bastidor de cuatro columnas de alta rigidez

Diseño de doble husillo para una carga estable

Sistema de carga hidráulico de alta resistencia

Red de protección para la seguridad del operario.

Estructura mecánica estable, apta para un funcionamiento prolongado.

Sistema de alineación preciso para obtener resultados de prueba exactos.

VII. Ventajas del producto

Alta precisión y rendimiento estable

Adecuado para aplicaciones de ensayo con múltiples materiales

Estructura robusta para ensayos de alta exigencia

Fácil manejo gracias a su fiable sistema de control hidráulico.

Ideal para centros de ensayo e instituciones de control de calidad.

Larga vida útil con bajos requisitos de mantenimiento.
