Este sistema es una solución de ensayo de alta precisión que se utiliza para analizar cómo responden los materiales a diferentes tipos de tensión mecánica. Proporciona un control estable y preciso durante las pruebas, garantizando resultados fiables para la evaluación de la resistencia y la durabilidad. Adecuado tanto para entornos de investigación como industriales, se aplica ampliamente en la inspección de materiales, la validación de productos y el análisis de ingeniería.

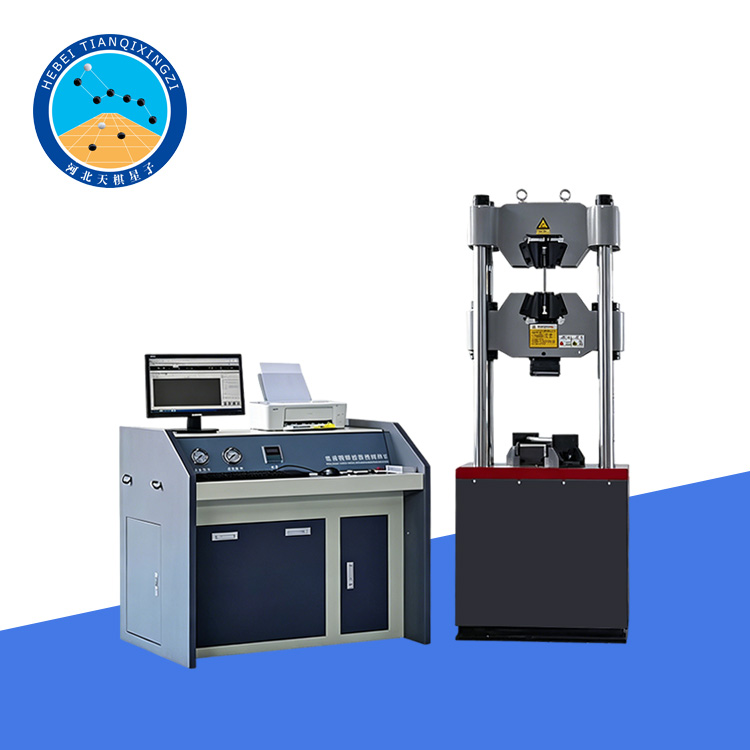

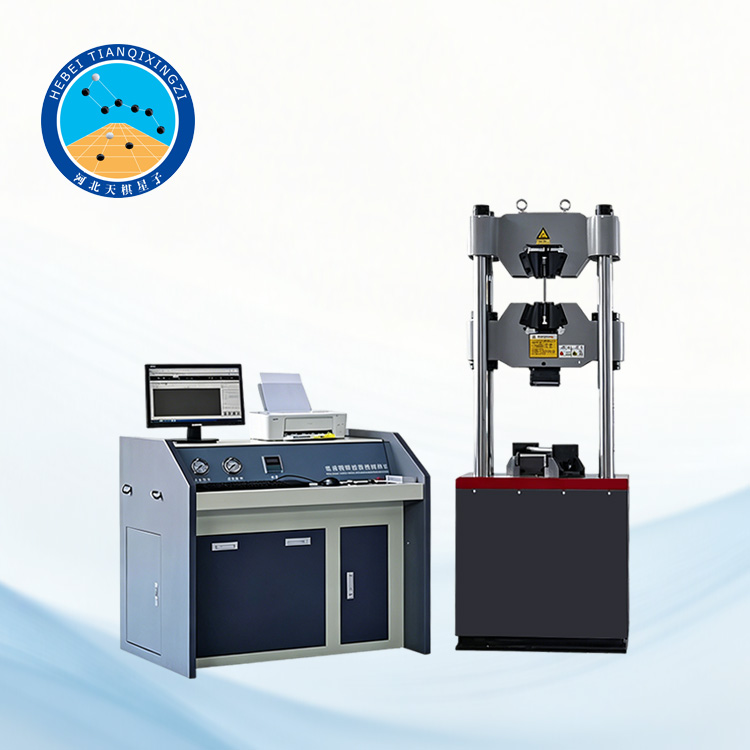

Máquina universal de ensayos servohidráulica(Modelo Estándar para Obras de Construcción)

Modelo: TDWAW-100B

I. Detalles del producto

Esta máquina universal de ensayos servoaccionada electrohidráulica controlada por ordenador se utiliza principalmente para el ensayo de propiedades mecánicas de materiales metálicos, no metálicos, compuestos y productos relacionados, incluyendo ensayos de tracción, compresión, flexión y cizallamiento. También puede realizar ensayos y procesar datos de acuerdo con diversas normas como GB, ISO, JIS, ASTM, DIN y especificaciones definidas por el usuario.

Esta máquina se utiliza ampliamente en industrias como la aeroespacial, la mecánica, la de cables y alambres, la de caucho y plásticos, y la de materiales de construcción para la inspección y el análisis de materiales. Es un equipo de ensayo ideal para institutos de investigación, universidades, empresas industriales y mineras, departamentos de supervisión técnica, agencias de inspección de productos básicos y organismos de arbitraje.

II. Características

1. Esta máquina de ensayo incorpora una servoválvula electrohidráulica de alta precisión, controlada por un sistema informático, que acciona un cilindro hidráulico de precisión. Permite el control automático de la fuerza, el desplazamiento y la deformación en múltiples modos de ensayo, y se utiliza para ensayos de tracción, compresión, flexión y doblado de probetas, garantizando un rendimiento fiable y preciso.

2. La máquina principal está disponible en cuatro configuraciones estructurales: tipos A, B, C y E.

Tipo A: Estructura de cilindro superior, donde el pistón acciona el armazón de la empuñadura superior, y la empuñadura inferior es accionada por un sistema de engranaje helicoidal.

Tipo B: Estructura de cilindro inferior, donde el pistón acciona el armazón de la empuñadura inferior, y la empuñadura inferior es accionada por un mecanismo de cadena.

Tipo C: Estructura de cilindro inferior, donde el pistón acciona el armazón de la empuñadura superior, y la empuñadura inferior es accionada por un sistema de engranaje helicoidal con viga transversal central.

Tipo E: Estructura de cilindro inferior de nuevo desarrollo basada en la avanzada tecnología MTS (EE. UU.). Mediante la sustitución del software y los controladores, se puede actualizar a una máquina de ensayo dinámica, lo que permite una doble funcionalidad.

3. Sistema de sujeción hidráulica independiente, que emplea bombas y válvulas hidráulicas originales importadas. Esto garantiza un funcionamiento silencioso y estable del sistema, y que la muestra quede firmemente sujeta sin deslizamiento durante el ensayo.

4. Un sistema de carga servohidráulico independiente, que emplea bombas hidráulicas y válvulas hidráulicas originales importadas, así como servoválvulas electrohidráulicas de alta precisión y amplio rango de frecuencia, garantiza la alta precisión, eficiencia, bajo nivel de ruido y rápida respuesta del sistema.

5. Se utiliza un sistema informático de marca reconocida para la configuración de parámetros, el control del proceso de prueba, la adquisición, el procesamiento, el análisis, el almacenamiento y la visualización de datos durante el proceso de prueba. Los datos de prueba incluyen los límites elásticos superior e inferior, la resistencia a la tracción, la resistencia a la fractura, el módulo de elasticidad, la elongación en varios puntos y δ0.2, entre otros. El sistema de control y medición garantiza una alta precisión y exactitud.

6. Equipado con un software de pruebas universal específico para Windows, el sistema puede medir los parámetros de rendimiento de los materiales según las normas pertinentes o los requisitos definidos por el usuario. Realiza análisis estadísticos y procesamiento de datos, y genera e imprime diversas curvas e informes de prueba. El software también incluye funciones de zoom, comparación y recorrido de curvas, lo que facilita y agiliza su uso.

7. Se integra una potente base de datos de pruebas propia, que permite guardar, consultar y recuperar datos de prueba en cualquier momento, y facilita la transmisión y conversión de datos a través de redes de área local (LAN) e Internet.

8. El sistema cuenta con una práctica función de control manual de lazo abierto, que proporciona un funcionamiento directo, rápido y eficiente.

9. Incorpora un amplificador de alta precisión que permite la medición de fuerza en seis rangos (cuatro rangos para las máquinas de tipo A y B) con conmutación automática, garantizando un rendimiento preciso, estable y fiable.

10. Dispone de control totalmente automático (o manual) de la fuerza de ensayo, la carrera, la tensión y la velocidad de deformación, lo que permite realizar ensayos de tracción, compresión y flexión en diversos materiales.

III. Parámetros técnicos

Fuerza de prueba: 100 kN

Rango de medición de la fuerza de prueba: 10–100 kN

Error relativo de la indicación de la fuerza de prueba: ≤ ±1 % del valor indicado

Resolución de la fuerza de prueba: 0,01 kN

Resolución de medición de desplazamiento: 0,01 mm

Precisión de medición de deformación: 0,01 mm

Espacio de ensayo de tracción: 550 mm

Espacio de ensayo de compresión: 380 mm

Carrera del pistón: 150 mm

Rango de diámetro de sujeción de muestras redondas: Φ6–Φ26 mm

Rango de espesor de sujeción de muestras planas: 0–15 mm

Ancho de sujeción de muestras planas: 70 mm

Diámetro de la platina: Φ160 mm

Distancia entre dos puntos en la prueba de flexión: 450 mm

Ancho del rodillo de soporte de flexión: 120 mm

Diámetro del rodillo de soporte de flexión: Φ30 mm

Velocidad de desplazamiento del pistón: 50 mm/min

Método de sujeción: Sujeción manual

Dimensiones generales de la máquina principal: 720 × 580 × 1950 mm

Dimensiones del bastidor de carga (armario de medición de fuerza): 1000 × 700 × 1400 mm

Peso: 1900 kg
