La máquina universal de ensayos controlada por ordenador es un sistema de laboratorio de alta precisión diseñado para evaluar el comportamiento mecánico de los materiales bajo diversas condiciones de carga. Proporciona mediciones estables y precisas de fuerza, desplazamiento y deformación, lo que la hace idónea para el control de calidad, el desarrollo de productos y las aplicaciones de investigación en una amplia gama de materiales industriales.

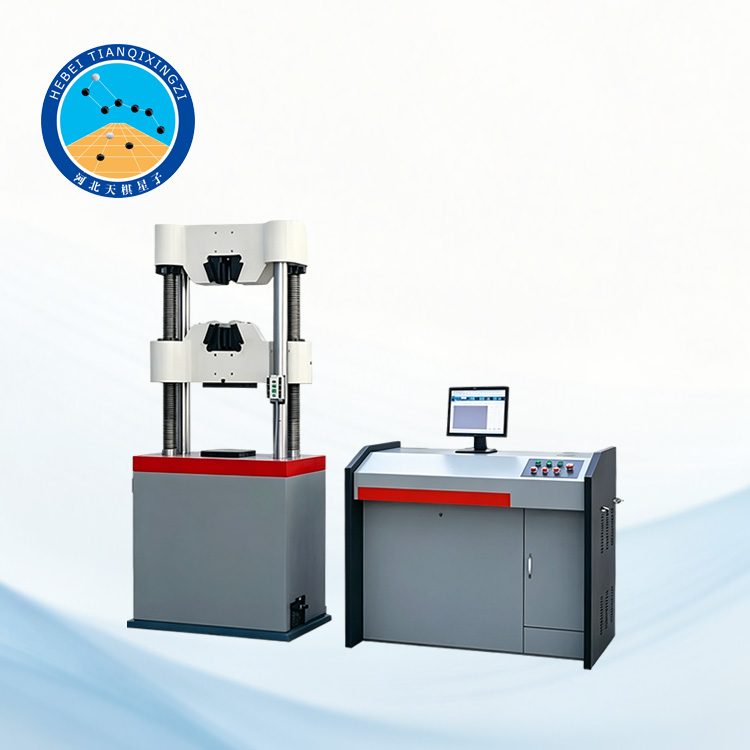

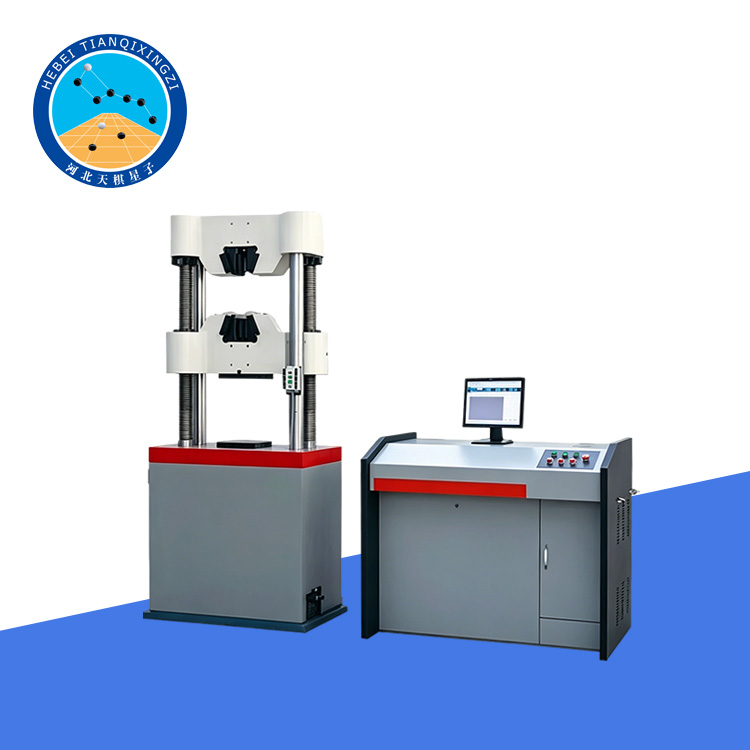

Máquina universal de ensayos controlada por computadora

Modelo: TDWEW-100B

I. Introducción del producto

Esta máquina de ensayos universal hidráulica controlada por computadora con pantalla panorámica se utiliza principalmente para ensayos de tracción, compresión, flexión y corte de materiales metálicos. Con accesorios y dispositivos adicionales simples, también puede utilizarse para ensayar madera, cemento, hormigón, caucho y productos relacionados.La máquina adopta una estructura con cilindro hidráulico montado en la parte superior. El espacio de ensayo de tracción se encuentra en la parte inferior del bastidor principal, mientras que el espacio de ensayo de compresión y flexión está ubicado entre la base superior del cilindro y el asiento de la mordaza inferior. El espacio de ensayo de tracción se ajusta mediante el movimiento del asiento de la mordaza inferior.

Normas aplicables: GB/T 228-2002, ISO 6892-1, ASTM E8/E8M, ISO 6892-2, ASTM A370

II. Características

1. La máquina universal de ensayos hidráulicos con pantalla de ordenador utiliza un sistema de control manual de válvulas hidráulicas para accionar un cilindro hidráulico de precisión. Permite el control manual de la fuerza de ensayo, el desplazamiento y la deformación en múltiples modos, y se utiliza para ensayos de tracción, compresión, flexión y doblado de probetas.

2. Se utiliza un sistema informático de marca reconocida para configurar los parámetros, adquirir, procesar, analizar, almacenar y visualizar los datos durante el proceso de prueba. Los datos de prueba incluyen los límites elásticos superior e inferior, la resistencia a la tracción, la resistencia a la fractura, el módulo de elasticidad y la elongación en diferentes puntos. El sistema de control y medición garantiza una alta precisión y exactitud.

3. Equipado con un software de pruebas universal específico para Windows, el sistema puede medir parámetros de rendimiento de materiales según las normas pertinentes o los requisitos definidos por el usuario. Realiza análisis estadísticos y procesamiento de datos, y genera e imprime diversas curvas e informes de prueba. El software también incluye funciones de zoom, comparación y recorrido de curvas, lo que facilita y agiliza su uso.

4. Una potente base de datos de pruebas integrada permite guardar, consultar y recuperar los datos de prueba en cualquier momento.

5. Equipado con un amplificador de alta precisión que permite la conmutación automática de cuatro rangos para la medición de fuerza, garantiza un rendimiento preciso, estable y fiable.

6. Incluye una potente función de autodiagnóstico y completas funciones de protección.

III. Parámetros técnicos

Fuerza de prueba: 100 kN

Precisión de la máquina: Clase 1

Precisión de la indicación de la fuerza de prueba: ≤ ±1 %

Rango de medición de la fuerza de ensayo: 2 %–100 % de la escala completa

Método de sujeción: Sujeción hidráulica (o manual)

Rango de diámetro de sujeción de la muestra redonda: Φ4–Φ32 mm

Rango de espesor de sujeción de la muestra plana: 0–15 mm

Ancho de sujeción de la muestra plana: 70 mm

Espacio para el ensayo de tracción: 620 mm

Espacio para la prueba de compresión: 580 mm

Dimensiones generales del armario de control: 1200 × 620 × 850 mm

Dimensiones generales de la máquina principal: 730 × 590 × 2000 mm

Potencia del motor: 2,1 kW

Peso de la máquina principal: 1500 kg

Distancia libre entre columnas: 460 mm

Diámetro de las placas superior e inferior: Φ150 mm

Espacio entre rodillos de soporte de flexión: 300 mm

Ancho de los rodillos de soporte de flexión: 140 mm

Luz de flexión admisible: 140 mm

Carrera del pistón: 200 mm

Velocidad de desplazamiento del pistón: aprox. 80 mm/min

Velocidad de ajuste del espacio de prueba: aprox. 150 mm/min
