La máquina incorpora un sistema de medición con celda de carga y una pantalla LCD que muestra en tiempo real la fuerza de prueba, la velocidad de carga, los límites de fluencia superior e inferior y la curva fuerza-tiempo. Las lecturas son intuitivas y de alta precisión. La curva de prueba se ajusta automáticamente según los cambios de fuerza y tiempo.

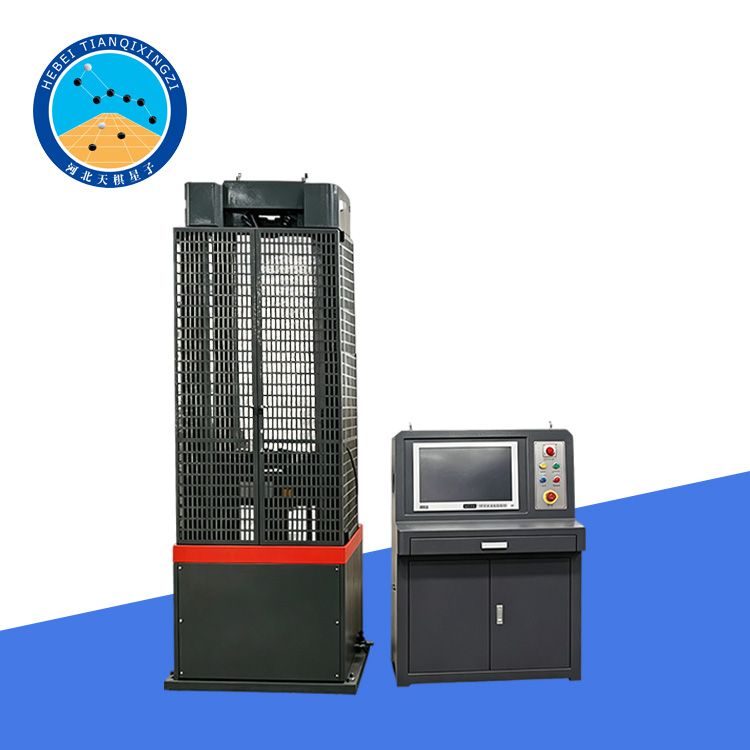

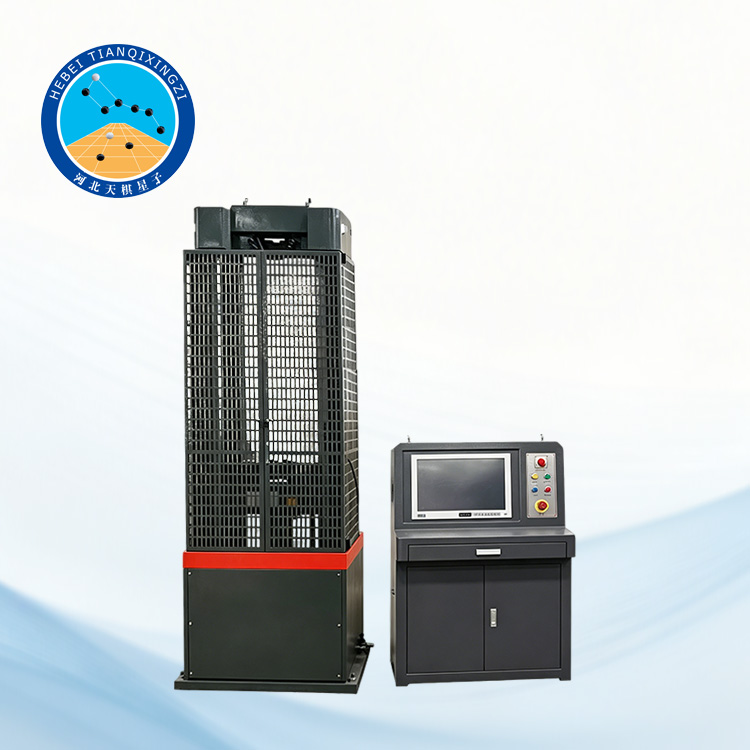

Máquina Universal de Ensayos para Torones de Acero de Alto Rendimiento

Modelo: TDGWEW-1000B

I. Aplicación

Esta máquina de ensayo está diseñada para realizar ensayos de tracción, compresión, flexión y cizallamiento en diversos materiales metálicos y no metálicos. Puede equiparse con un extensómetro y un sistema de medición de desplazamiento para aplicaciones de ensayo avanzadas. Es capaz de almacenar datos de hasta 1000 muestras, con fácil recuperación por número de muestra.

Normas aplicables o de referencia: ISO 15630-3, ISO 6892-1, ISO 7500-1, ASTM A416, ASTM E4.

II. Las características adicionales incluyen:

Seguimiento de la velocidad de carga

Protección contra sobrecarga

Protección contra cortes de energía

Reloj en tiempo real

Microimpresora integrada

Interfaz de comunicación para la conexión con un ordenador.

Conectividad de red para la transmisión y salida remota de datos y curvas de prueba a través de una red de área local (LAN).

Esta máquina está especialmente diseñada para ensayos de tracción de cables de acero pretensado y también puede utilizarse para ensayos de tracción de barras de refuerzo, aunque su aplicación principal es el ensayo de cables de acero. Se pueden solicitar máquinas de ensayo personalizadas no estándar.

Nota: El equipo debe estar correctamente conectado a tierra para evitar descargas eléctricas.

III. Parámetros técnicos

Fuerza máxima de prueba: 1000 kN

Rango de medición: 0-200 kN, 0-500 kN, 0-1000 kN

Indicación de error relativo de la medición de fuerza (%): ±1

Distancia máxima entre las placas de presión superior e inferior (mm): 1000

Distancia máxima entre las mordazas de tracción (mm): 1000

Distancia entre los rodillos de apoyo en el ensayo de flexión (mm): 50-700

Diámetro del cable de acero (mm): 8-32

Diámetro de sujeción de probetas redondas (mm): 20-60

Espesor de sujeción de probetas planas (mm): 0-40

Ancho de sujeción de probetas planas (mm): ≤100

Diámetro de probetas de cizallamiento (mm): 0-30

Distancia efectiva entre soportes (mm): 650

Carrera del pistón (mm): 250

Potencia del motor (kW): 2,15

Dimensiones de la unidad principal (mm): 1000 x 700 x 2930

Dimensiones del armario de control de la fuente de aceite (mm): 1080 x 650 x 1200

Peso (aprox.) (kg): 3500

IV. Resumen de las ventajas del producto

Equipo profesional para ensayos de cables de acero;

Diseñado para una fuerza de ensayo elevada de 1000 kN;

Ensayos multifuncionales que incluyen tracción, compresión, flexión y cizallamiento;

Visualización en tiempo real del proceso de ensayo mediante pantalla LCD;

Funciones completas de almacenamiento e impresión de datos;

Compatible con conectividad de red y salida remota de datos;

Cumple con estándares internacionales como ISO, ASTM y GB;

Soluciones personalizadas disponibles para satisfacer las necesidades específicas de cada cliente.

V. Servicio posventa

Proporcionar servicios de instalación y puesta en marcha de equipos;

Proporcionar servicios de capacitación operativa;

Proporcionar soporte técnico y asistencia remota;

Garantizar el suministro de repuestos a largo plazo;

Ofrecer soluciones para la actualización y modificación de equipos;

Brindar servicios de consultoría técnica de por vida.
