Esta máquina puede equiparse con dispositivos de medición especiales para la determinación del módulo de elasticidad y la medición de la elongación total a la fuerza máxima. Opcionalmente, también puede incorporar cámaras climáticas para ensayos de tracción a alta y baja temperatura, ensayos de compresión y otras condiciones de ensayo especializadas.

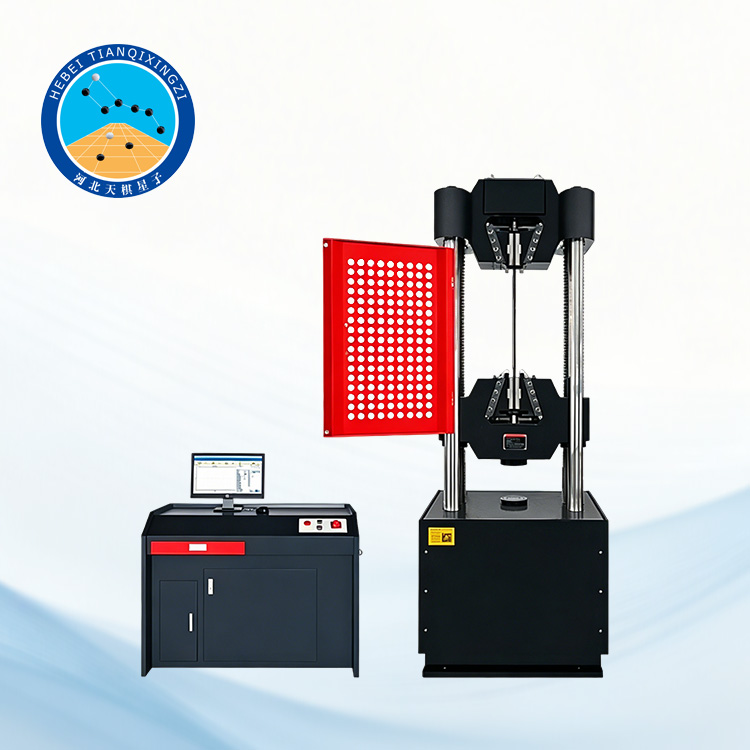

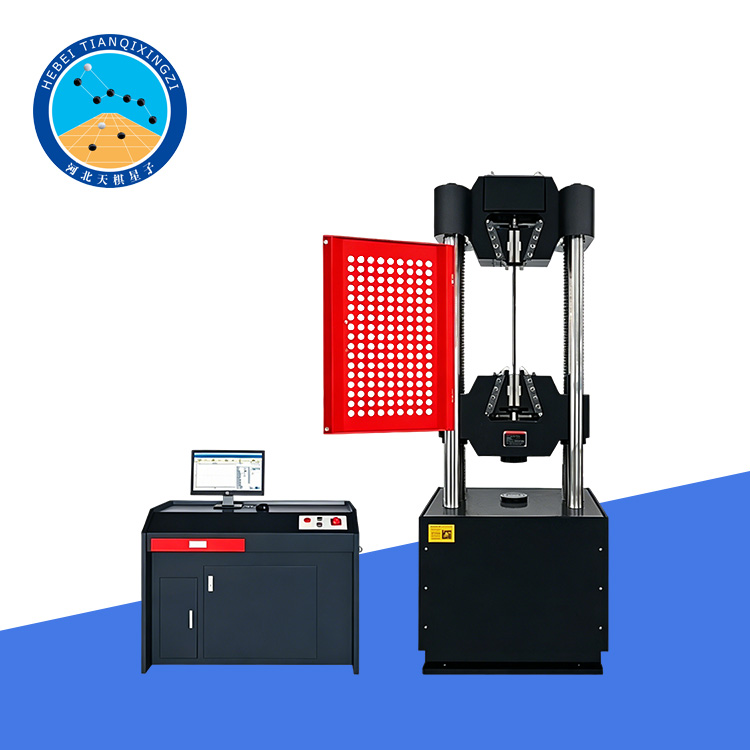

Máquina universal de ensayos para torones de acero con control por computadora

Modelo: TDGWAW-600D

I. Introducción

Esta máquina universal de ensayo de cables de acero controlada por ordenador está diseñada para realizar ensayos de tracción, compresión y flexión en materiales metálicos, materiales no metálicos, piezas de productos, componentes, elementos estructurales y probetas estándar para evaluar sus propiedades mecánicas. Se utiliza ampliamente en industrias como la siderúrgica y metalúrgica, la construcción y los materiales de construcción, centros de control de calidad, ingeniería hidráulica y de recursos hídricos, construcción de carreteras y puentes, así como en institutos de investigación y universidades.

Normas aplicables o de referencia: ISO 15630-3, ISO 6892-1, ISO 7500-1, ASTM A416, ASTM E4

II. Descripción del sistema

1. Estructura principal

La estructura principal adopta una configuración con cilindro hidráulico inferior. El espacio para ensayos de tracción se ubica en la parte superior de la máquina, mientras que el espacio para ensayos de compresión y flexión se sitúa entre el cabezal inferior y la mesa de trabajo en la sección superior de la estructura principal.

2. Sistema de transmisión

El motor de elevación del cabezal inferior acciona el sistema mediante un reductor, un mecanismo de transmisión por cadena y un par de husillos, lo que permite un ajuste preciso de los espacios de ensayo de tracción y compresión.

3. Sistema de control

El sistema de control totalmente digital representa un alto nivel de tecnología de control moderna. Permite el control en bucle cerrado de la fuerza de prueba, la deformación de la muestra, el desplazamiento del pistón y el proceso de prueba.

El sistema ofrece múltiples modos de control, incluyendo control de velocidad de tensión constante, control de velocidad de deformación constante, control de velocidad de carga constante, control de velocidad de desplazamiento constante, mantenimiento de carga y mantenimiento de desplazamiento. Además, cuenta con visualización en tiempo real en pantalla de la fuerza de prueba, el valor máximo, la deformación de la muestra, el desplazamiento del pistón y las curvas de prueba.

Gracias a su funcionamiento totalmente basado en el ratón y a un sistema experto inteligente para la configuración del modo de control, el sistema permite una configuración flexible de las estrategias de control y una conmutación fluida entre los diferentes modos de control, lo que garantiza la máxima flexibilidad operativa.

III. Parámetros técnicos

Fuerza máxima de ensayo: 600 kN

Rango de medición: 2 %–100 % de la fuerza máxima de ensayo

Rango de control de velocidad de tensión constante: 2–60 N/mm²·s⁻¹

Rango de control de velocidad de deformación constante: 0,00025/s–0,0025/s

Rango de control de velocidad de desplazamiento constante: 0,5–50 mm/min

Método de sujeción: Sujeción hidráulica

Rango de diámetro de sujeción para probetas redondas: Φ6–Φ40 mm

Rango de espesor de sujeción para probetas planas: 0–30 mm

Espacio máximo para ensayos de tracción: 590 mm

Espacio máximo para ensayos de compresión: 500 mm

IV. Características del producto

1. Estructura de bastidor de alta rigidez, gran resistencia a la deformación.

2. Control totalmente digital de circuito cerrado, alta precisión en las pruebas.

3. Sistema de sujeción hidráulico, sujeción estable y fiable.

4. Múltiples modos de control, adaptables a estándares de ensayo complejos.

5. Sistema de ensayo en entornos de alta y baja temperatura ampliable.

6. Compatible con múltiples métodos de ensayo estándar internacionales (GB/ISO/ASTM).

7. Procesamiento automático de datos, con generación de informes de ensayo.
