Máquina de Ensayos Universal Controlada por Microcomputadora (UTM) para ensayos de tracción, compresión, flexión y corte de metales, plásticos, caucho y materiales compuestos. Está equipada con un sistema de medición de carga de alta precisión, pantalla LCD en tiempo real, almacenamiento de datos, análisis de curvas y extensómetro opcional. Es ampliamente utilizada en laboratorios, universidades, centros de investigación y departamentos de control de calidad.

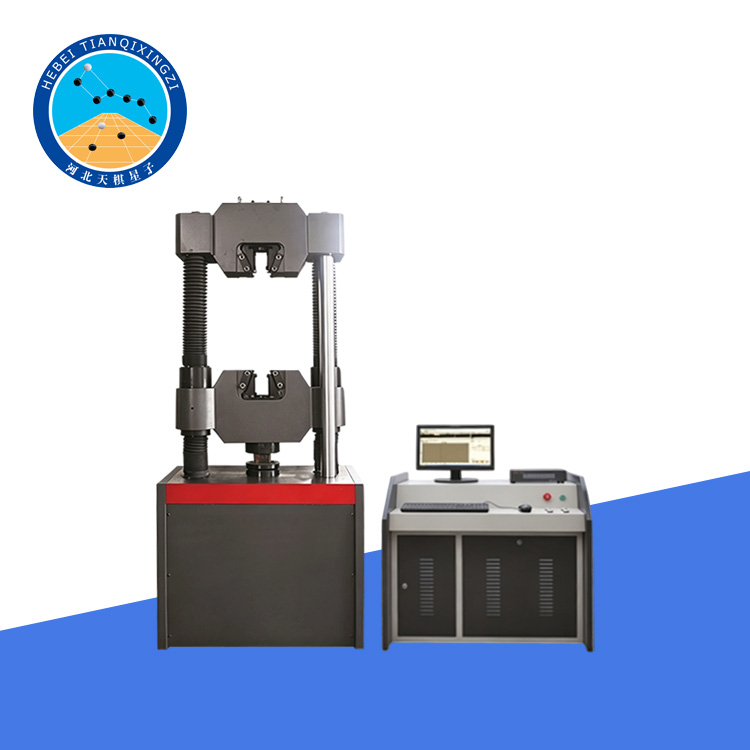

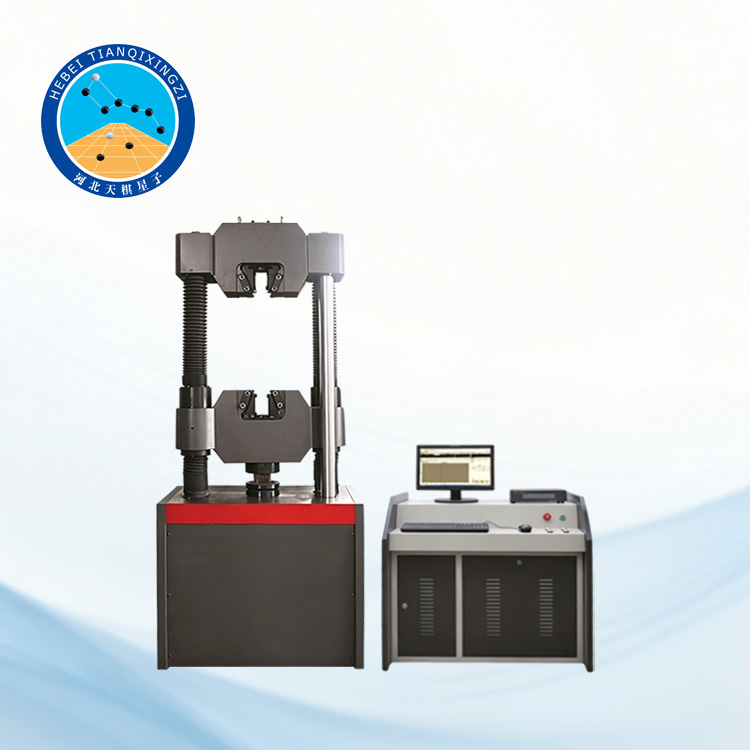

Máquina Universal de Ensayos Controlada por Microcomputadora

Modelo: TDWE-2000B

I. Introducción del producto

La máquina universal de ensayos controlada por microcomputadora está diseñada para realizar ensayos de tracción, compresión, flexión y cizallamiento en una amplia gama de materiales metálicos y no metálicos. Incorpora un sensor de carga de alta precisión para la medición de fuerza, mientras que la pantalla LCD permite la monitorización en tiempo real de la fuerza de ensayo, la velocidad de carga, los límites de fluencia superior e inferior y la curva fuerza-tiempo.

La máquina ofrece un funcionamiento intuitivo, alta precisión y escalado automático de curvas según los cambios de carga y tiempo, lo que garantiza un análisis de ensayo claro y eficiente. Puede equiparse con un extensómetro y un sistema de medición de desplazamiento para realizar ensayos de deformación de materiales más completos.

El sistema puede almacenar hasta 1000 registros de prueba, que se pueden recuperar fácilmente por número de muestra. Entre sus funciones adicionales se incluyen el seguimiento de la velocidad de carga, protección contra sobrecargas y fallos de alimentación, reloj en tiempo real y una microimpresora integrada para la impresión inmediata de los resultados.

Dispone de una interfaz de comunicación para la conexión con un sistema informático. El equipo también puede conectarse a una red de área local (LAN), lo que permite la transmisión y salida remota de datos y curvas de prueba para una gestión centralizada de datos.

Normas aplicables:

ISO 7500-1: Materiales metálicos — Verificación de máquinas de ensayo uniaxial estático

ASTM E4: Prácticas estándar para la verificación de fuerza de máquinas de ensayo

II. Parámetros técnicos

Fuerza máxima de ensayo: 2000 kN

Precisión de la máquina de ensayo: Clase 1

Distancia máxima entre las mordazas de tracción (incluido el recorrido del pistón): 750 mm

Espesor de sujeción de la probeta plana: 15-50 mm

Diámetro de sujeción de la muestra redonda: Φ20-60 mm

Distancia máxima entre las placas de presión superior e inferior: 550 mm

Distancia entre los dos puntos de apoyo durante el ensayo de flexión: 50-300 mm

Recorrido del pistón: 200 mm

Potencia del motor de la bomba de aceite: 1,5 kW

Potencia del motor de elevación de la viga móvil: 0,55 kW

Rango de medición: 0-2000 kN

Peso total del embalaje: 6,5 T

Detalles de la instalación:

① Plano de cimentación

② Instalación de pernos de anclaje y primer vertido de hormigón

③ Instalación, puesta en marcha y nivelación

④ Segundo vertido de hormigón

III. Ventajas del producto

Fuerza de ensayo máxima de hasta 2000 kN, adecuada para ensayar materiales de alta resistencia;

Precisión de medición de primera clase, resultados de ensayo fiables;

Visualización en tiempo real de los datos y curvas de ensayo en pantalla LCD;

Admite el almacenamiento y la recuperación de 1000 conjuntos de datos;

Admite la ampliación para la medición de extensómetros y desplazamientos;

Miniimpresora integrada para impresión in situ;

Admite comunicación informática y transmisión de datos en red local (LAN).

Funciones integrales de protección contra sobrecargas y fallos de alimentación.

Ampliamente utilizado en laboratorios, institutos de investigación, agencias de control de calidad y empresas industriales.
