The Electro-Hydraulic Universal Materials Testing Machine is designed for tensile, compression, and bending tests on a wide range of materials such as metals, construction materials, and composites. It features stable load application, accurate force measurement, and reliable data output, making it ideal for quality control, research laboratories, and industrial material testing applications.

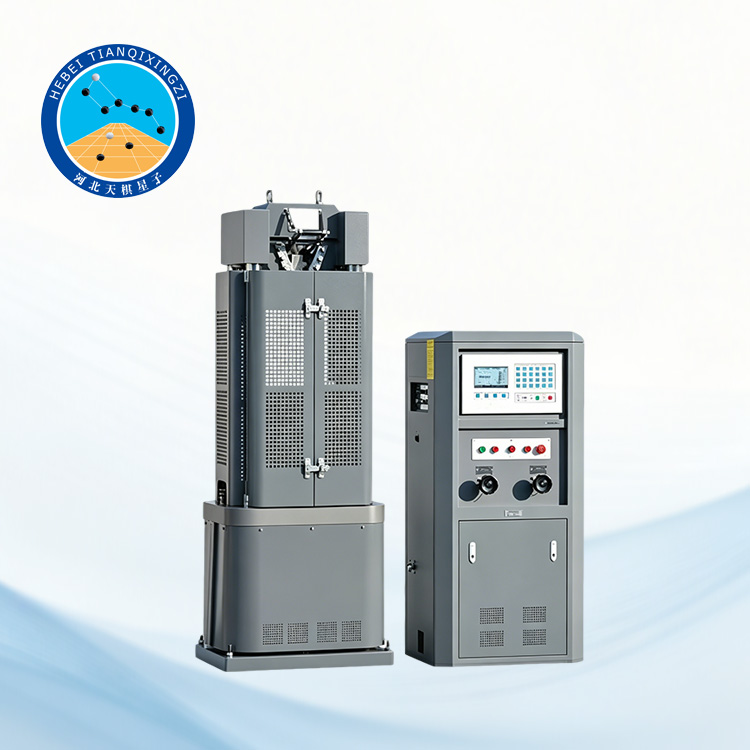

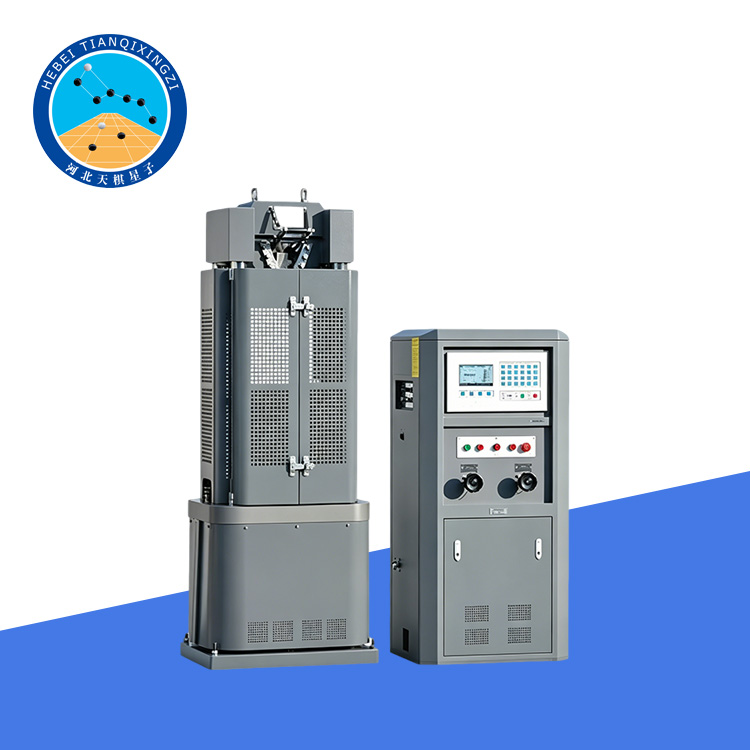

Máquina de Ensayo Universal de Materiales Electrohidráulica

Modelo: TDWE-100B

I. Introducción del producto

Esta serie de máquinas de ensayo se utiliza principalmente para ensayos de tracción, compresión y flexión de materiales metálicos, y está equipada con un accesorio de flexión en frío para ensayos tecnológicos de dichos materiales. Por lo tanto, la máquina satisface los requisitos de ensayo de instituciones de investigación, unidades de infraestructura, metalurgia, industrias de fabricación mecánica y diversos laboratorios educativos.

La máquina de ensayo adopta una estructura de cilindro hidráulico de posición inferior con carga hidráulica, medición de fuerza mediante sensores y visualización digital de la fuerza. La velocidad de carga se puede ajustar manualmente. Es fácil de operar, estable, segura y fiable. Esta serie consta de una unidad principal y una unidad de medición de fuerza como dos partes independientes, y el sistema de control utiliza un sistema de visualización basado en instrumentación.

Normas aplicadas o cumplidas: GB/T228, GB/T2611, GB/T16826, ISO 6892-1, ISO 7500-1, ASTM A370, ASTM E4.

II. Parámetros técnicos

Fuerza máxima de ensayo: 100

Clase de precisión de la máquina de ensayo: Clase 1

Distancia máxima entre mordazas de tracción (incluido el recorrido del pistón): 500 mm

Distancia efectiva entre columnas: 270 mm

Espesor de sujeción de la muestra plana: 0–15 mm

Ancho máximo de sujeción para probetas planas: 58 mm

Diámetro de sujeción para probetas redondas: Φ0–Φ22 mm

Distancia máxima entre las placas de compresión superior e inferior: 430 mm

Diámetro de la placa de compresión: Φ100 mm

Distancia entre los soportes durante la prueba de flexión: 30–300 mm

Ancho máximo de los rodillos de soporte para la prueba de flexión: 140 mm

Altura máxima para la prueba de flexión: 90 mm

Diámetro del pistón × Carrera: Φ80 × 150 mm

Velocidad de elevación de la mesa de trabajo: 0–170 mm/min

Velocidad de elevación del cabezal: 240 mm/min

Potencia del motor de la bomba de aceite: 1,1 kW

Potencia del motor de elevación del cabezal: 0,55 kW

Método de agarre: Hidráulico/Manual

Dimensiones de la unidad principal (sin carrera): 650 × 620 × 1750 mm

Dimensiones de la unidad auxiliar: 500 × 700 × 1500 mm

Dimensiones del embalaje de la unidad principal: 900 × 710 × 2030 mm

Dimensiones del embalaje de la unidad auxiliar: 1050 × 870 × 1700 mm

Peso del embalaje (unidad principal / unidad de medición de fuerza con accesorios): 900 / 400 kg

IV. Características del equipo

Emplea un sistema de carga hidráulica para una salida estable y fiable;

Pantalla digital de fuerza para una medición intuitiva y precisa;

Velocidad de carga ajustable para satisfacer diferentes necesidades de ensayo;

Alta rigidez estructural para una estabilidad a largo plazo;

Equipado con diversas abrazaderas para adaptarse a diferentes muestras;

Diseño integral de protección de seguridad para un funcionamiento fiable.

V. Ventajas del equipo

Alta estabilidad del sistema hidráulico;

Amplia gama de materiales aplicables (metales, materiales de construcción, etc.);

Estructura robusta y baja tasa de fallos;

Alta rentabilidad, ideal para ensayos de laboratorio e industriales;

Amplia gama de aplicaciones (metalurgia, construcción, investigación científica, universidades).
