La Cámara de Emisión de Formaldehído a Pequeña Escala está diseñada para medir las emisiones de formaldehído de productos de madera, muebles, suelos, alfombras y otros materiales de construcción. Proporciona un control preciso de la temperatura, la humedad, la tasa de renovación del aire y las condiciones del flujo de aire para crear un entorno de ensayo estable. La cámara garantiza una evaluación precisa y fiable del rendimiento de liberación de formaldehído, siendo adecuada para laboratorios, centros de inspección de calidad e investigación de materiales.

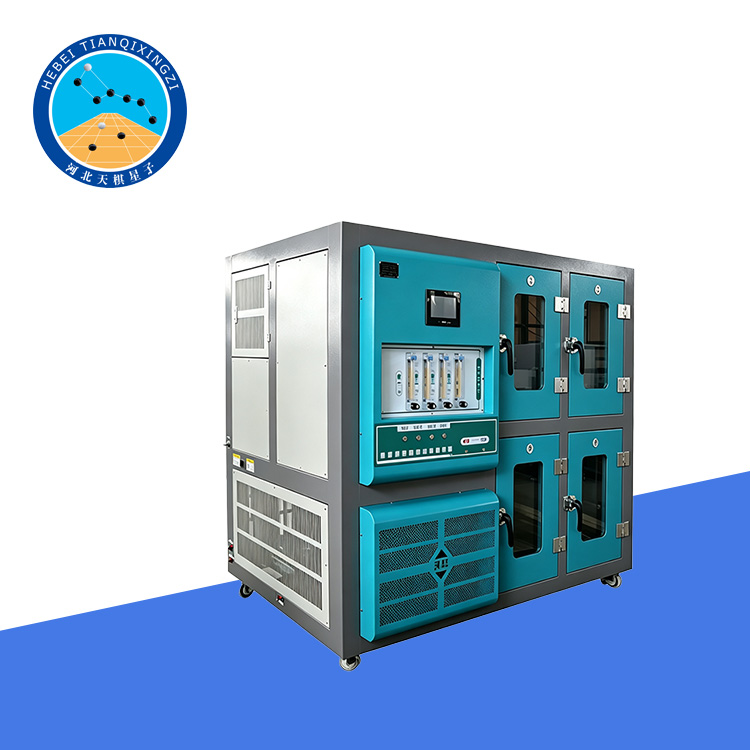

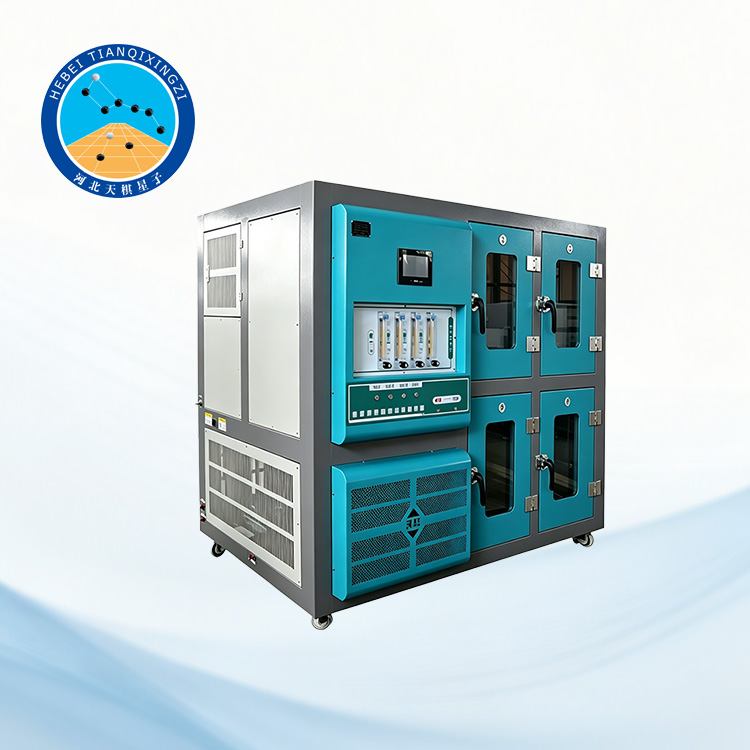

Cámara de Emisión de Formaldehído a Pequeña Escala

Model:TDLY32379-4

I. Overview

Esta cámara de emisión de formaldehído a pequeña escala está diseñada para determinar las emisiones de formaldehído libre procedentes de productos de consumo como productos de madera, muebles, suelos, alfombras, calzado y materiales de construcción y decoración.

Dentro de la cámara se coloca una muestra de ensayo con una superficie conocida, donde la temperatura, la humedad relativa, la velocidad del aire y la tasa de intercambio de aire se mantienen en valores específicos. El formaldehído emitido por la muestra se libera al aire de la cámara y se mezcla uniformemente con el aire circulante. A intervalos predeterminados, se toman muestras de aire de la cámara y se hacen pasar por un filtro de gases que contiene agua destilada, donde se absorbe el formaldehído. Posteriormente, se analiza la concentración de formaldehído absorbido en el agua para determinar el nivel de emisión de formaldehído de la muestra.

II. Normas de referencia para el diseño de cámaras ambientales

La cámara ambiental está diseñada de acuerdo con los requisitos de las siguientes normas internacionales y nacionales:

ASTM E1333 – Método de ensayo estándar para la determinación de las concentraciones de formaldehído en el aire y las tasas de emisión de productos de madera utilizando una cámara grande.

ASTM D6007 – Método de ensayo estándar para la determinación de las concentraciones de formaldehído en el aire procedente de productos de madera utilizando una cámara a pequeña escala.

EN 717-1 – Paneles derivados de la madera — Determinación de la liberación de formaldehído — Parte 1: Emisión de formaldehído mediante el método de cámara.

GB/T 17657-2013 – Test methods for evaluating the properties of wood-based panels and surface-decorated wood-based panels.

GB 18584-2001 – Materials for interior decoration and renovation — Limit of hazardous substances in wooden furniture.

GB 18587-2001 – Materials for interior decoration and renovation — Limit of hazardous substances released by carpets, carpet pads, and carpet adhesives.

LY/T 1980-2011 – 1 m³ climate chamber for formaldehyde emission testing.

GB 18580-2017 – Materials for interior decoration and renovation — Formaldehyde emission limit in wood-based panels and finishing products.

ISO 12460-1:2007 – Wood-based panels — Determination of formaldehyde release — Part 1: Formaldehyde emission by the chamber method.

LY/T 1612-2004 – 1 m³ climatic chamber for formaldehyde emission testing.

III. Características de rendimiento

Tecnología avanzada de intercambio de calor: Alta eficiencia de intercambio de calor, bajo gradiente de temperatura;

Tanque de agua con regulación de temperatura y refrigeración por contrapeso: Control de temperatura estable;

Sensores de humedad y temperatura importados: Alta precisión y rendimiento estable;

Unidad de refrigeración de alta calidad: Unidad de refrigeración importada, funcionamiento estable y larga vida útil;

Dispositivos de protección: Tanto la cámara climática como el tanque de punto de rocío están equipados con alarmas de alta y baja temperatura, así como con alarmas de nivel de agua alto y bajo.

Medidas de protección: El compresor también cuenta con medidas de protección contra sobrecalentamiento, sobrecorriente y sobrepresión, lo que garantiza un funcionamiento seguro y fiable de toda la unidad.

Cámara interior de acero inoxidable: La cámara interior está fabricada en acero inoxidable de alta calidad con una superficie lisa y anticondensante que no adsorbe formaldehído, lo que garantiza resultados de prueba precisos y fiables.

Excelente aislamiento térmico y circulación de aire: La cámara está aislada con espuma de poliuretano rígida de alta densidad, y la puerta está sellada con una junta de caucho de silicona para proporcionar un excelente aislamiento térmico y hermeticidad. Se ha instalado un sistema de circulación de aire forzado en el interior de la cámara para mantener una temperatura y humedad uniformes en todo el espacio de prueba.

IV. Parámetros técnicos

1. Temperatura óptima de funcionamiento: 15 °C a 25 °C; Humedad de funcionamiento: ≤90 % HR

2. Rango de temperatura ajustable: 10 °C a 40 °C; Precisión del control de temperatura: ±0,1 °C; Fluctuación: ≤±0,5 °C; Uniformidad: ≤±0,5 °C

3. Rango de humedad ajustable: 30 % a 80 %; Precisión del control de humedad: ±2 % HR; Fluctuación: ≤±3 % HR; Uniformidad: ≤±5 % HR

4. Frecuencia de renovación del aire: una vez por hora

5. Velocidad del aire: 0,1 m/s a 0,3 m/s (ajustable continuamente), precisión ≤0,05 m/s

6. Material de la carcasa interior: Placa de acero inoxidable 304 con acabado espejo, soldadura sin costuras, pulida en las soldaduras y áreas circundantes, sin deformaciones, pared interior lisa, color uniforme, sin base expuesta, delaminación, ampollas ni rayones.

7. Construcción de la cámara exterior: La cámara exterior está fabricada con paneles de acero A3 con recubrimiento de color y acabado de pintura electrostática en polvo. El recubrimiento es liso, de color uniforme y libre de defectos como sustrato expuesto, descamación, ampollas, manchas o rayones profundos.

El cuerpo y la puerta de la cámara proporcionan un excelente aislamiento térmico gracias a una estructura de aislamiento sándwich de doble capa compuesta de espuma de poliuretano y lana mineral. La capa aislante tiene un espesor mínimo de 50 mm y una conductividad térmica que no supera los 0,01 W/(m·K). Todas las juntas entre los paneles de la pared interior están soldadas sin costuras para garantizar la estanqueidad, la durabilidad y la integridad estructural a largo plazo.

8. Sistema de intercambio de aire: La cámara está equipada con un sistema de intercambio de aire de ajuste continuo (que incluye un caudalímetro de aire seco) para controlar con precisión el caudal de aire. La entrada y la salida de aire se ubican en diferentes paredes interiores y a diferentes alturas para garantizar una distribución adecuada del flujo de aire y el cumplimiento de los requisitos de las normas de ensayo aplicables.

10. Sistema de circulación de aire (mezcla): Se instala un ventilador dentro de la cámara para promover una mezcla uniforme del aire. La velocidad del aire cerca de la superficie de la muestra se mantiene entre 0,1 m/s y 0,3 m/s, de acuerdo con las normas de ensayo pertinentes.

11. Alimentación eléctrica: 220 V, 50 Hz.

V. Instrucciones de funcionamiento

1. Conecte el puerto de escape al exterior mediante una manguera flexible.

2. Bloquee el puerto de muestreo de gas.

3. Compruebe que los niveles de agua en cada tanque sean normales.

4. Conecte el dispositivo a una fuente de alimentación.

5. El instrumento mostrará la siguiente interfaz.
