El probador de planitud de muebles se utiliza principalmente para medir la planitud de la superficie de los componentes de muebles, incluidos paneles, superficies visibles, puertas, tableros de mesas y frentes de cajones. Es un instrumento esencial de inspección de calidad para evaluar la precisión de fabricación y la calidad superficial de muebles de madera, muebles metálicos y muebles de baño.

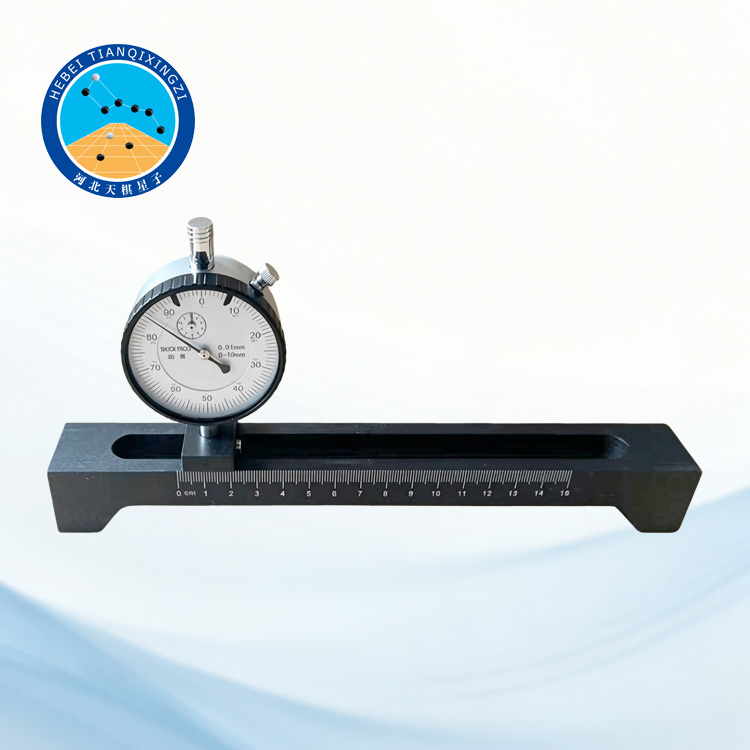

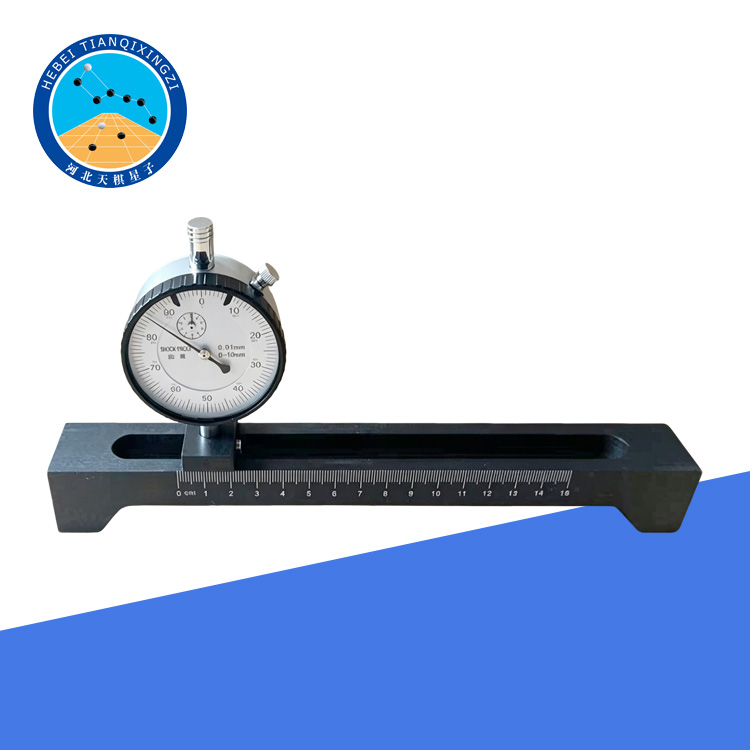

Instrumento de Medición de Planitud Superficial para Muebles

Modelo: TD3324-P

I. Introducción del producto

El comprobador de planitud de superficies de muebles está diseñado conforme a las normas GB/T 3324-2017, GB/T 3325-2017 y GB 24977-2010. Este comprobador también puede utilizarse como instrumento de referencia para la inspección de calidad de muebles según los requisitos de ensayo de las normas ISO, EN y ANSI/BIFMA.

Gracias a su alta precisión de medición, estructura estable y fácil manejo, el comprobador de planitud de superficies de muebles se utiliza ampliamente en fabricantes de muebles, laboratorios de inspección de calidad, instituciones de investigación y empresas de ensayo externas.

II. Características principales

1. Estructura de medición estable de tres patas

El medidor cuenta con una estructura de soporte de tres puntos que proporciona una excelente estabilidad durante la medición y evita vibraciones que podrían causar errores.

2. Medidor digital de alta precisión

Equipado con un medidor digital de alta calidad, el instrumento ofrece lecturas claras, fácil ajuste a cero y un rendimiento de medición fiable. La pantalla digital mejora la eficiencia de las pruebas y reduce los errores del operador.

3. Estructura de acero inoxidable resistente

La estructura principal está fabricada en acero inoxidable, lo que le confiere una excelente resistencia a la corrosión, estabilidad estructural y durabilidad a largo plazo. Mantiene su precisión incluso tras un uso prolongado.

4. Portátil y de fácil manejo

Su diseño compacto facilita su transporte y manejo. Es ideal para pruebas de laboratorio, inspección de líneas de producción y control de calidad.

5. Alta precisión de medición

El instrumento ofrece una precisión de medición de hasta 0,03 mm, cumpliendo con los requisitos para la inspección de precisión de la calidad de la superficie de los muebles.

III. Especificaciones técnicas

Rango de medición de la muestra: 150 mm

Rango de medición: 0–10 mm

Resolución de la pantalla: 0,01 mm

Precisión de medición: ≤0,03 mm

Peso: Aprox. 1,8 kg

Dimensiones: Aprox. 80 × 30 × 250 mm

Embalaje: Estuche para instrumentos de aleación de aluminio

IV. Criterios de evaluación de la planitud

Según las normas pertinentes de ensayo de muebles, los valores de desviación de planitud admisibles son los siguientes:

V. Método de prueba

Se utilizará un instrumento de medición de planitud con una precisión no inferior a 0,01 mm. Seleccione los tres paneles con la irregularidad superficial más pronunciada y mida la distancia entre la superficie analizada y la línea recta de referencia en un rango de longitud de 0 mm a 150 mm. La distancia máxima medida se considerará como el valor de desviación de planitud.

VI. Principio de funcionamiento

El medidor de planitud de superficies de muebles mide la diferencia de altura entre la superficie de soporte de referencia y la superficie del mueble a analizar.

Durante la prueba, el instrumento se coloca sobre la superficie del mueble y el medidor digital mide la desviación causada por las irregularidades de la superficie. El valor mostrado representa la desviación de planitud del área analizada.

El diseño de soporte de tres puntos garantiza un posicionamiento estable, mientras que el indicador digital de alta precisión proporciona resultados de medición exactos y repetibles.

VII. Aplicaciones

Inspección de calidad de muebles de madera

Pruebas de muebles metálicos

Inspección de muebles de baño

Medición de la planitud de armarios y paneles

Inspección de superficies de mesas y puertas

Control de calidad en la fabricación de muebles

Pruebas de rendimiento de muebles en laboratorio
