Este accesorio es adecuado para ensayar diversos productos de madera, incluyendo madera maciza, madera estructural y otros materiales derivados de la madera. Se utiliza ampliamente en laboratorios de investigación de la madera, universidades, instituciones de inspección de calidad de productos de madera y centros de ensayo de materiales de construcción.

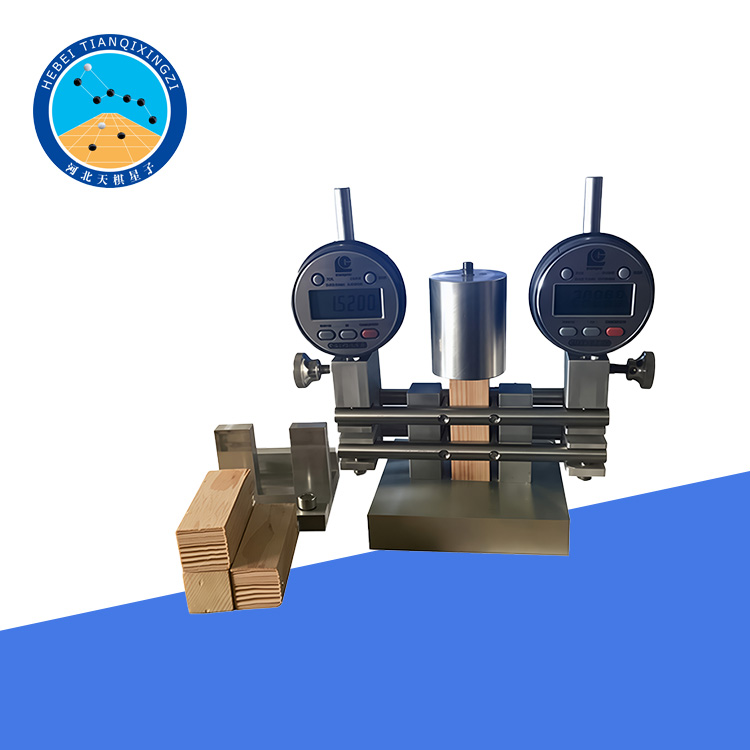

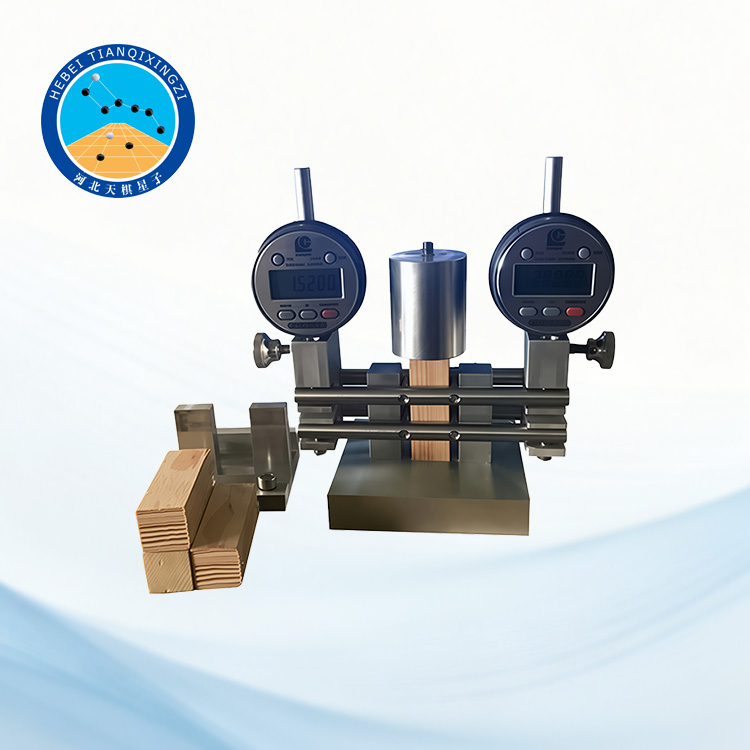

Accesorio de Ensayo de Compresión de Madera

Modelo: TD15777-J

I. Descripción general del producto

El Accesorio de Ensayo de Compresión de Madera es un accesorio de prueba especializado diseñado para determinar el módulo de elasticidad (MOE) de la madera bajo carga de compresión paralela o perpendicular a la fibra. Se utiliza principalmente junto con una máquina universal de ensayos para medir con precisión el comportamiento de deformación de las probetas de madera sometidas a cargas de compresión.

Normas aplicables:

GB/T 15777-2017, GB/T 1943-2009, ASTM D143, Serie ISO 13061, EN 408

II. Características y ventajas del producto

1. Alta precisión dimensional

El dispositivo se fabrica con tecnología de mecanizado de precisión. Sus dimensiones cumplen con los requisitos de las normas de ensayo, con una tolerancia dimensional controlada dentro del 1 %, lo que garantiza una instalación fiable de la muestra y resultados de ensayo repetibles.

2. Compatible con máquinas de ensayo universales

El dispositivo está diseñado para funcionar con diversos tipos de máquinas de ensayo mecánicas, incluidas máquinas de ensayo universales y sistemas de ensayo de madera.

La interfaz de conexión se puede personalizar según los requisitos de cada máquina de ensayo, lo que mejora la compatibilidad con equipos de laboratorio en todo el mundo.

3. Instalación sencilla de la muestra

El dispositivo cuenta con un sistema auxiliar de instalación que permite posicionar la muestra con precisión antes de la prueba.

Este diseño contribuye a:

Reducir errores de instalación;

Mejorar la eficiencia de las pruebas;

Garantizar condiciones de carga uniformes.

4. Estructura estable y larga vida útil

El dispositivo está fabricado en acero inoxidable y aleación de aluminio, lo que le confiere:

Excelente resistencia mecánica;

Buena resistencia a la corrosión;

Rendimiento estable durante pruebas repetidas.

Es apto para uso prolongado en laboratorio.

III. Especificaciones técnicas

Tamaño de muestra compatible: 20 × 20 × 60 mm / 20 × 20 × 90 mm

Dispositivo de medición: Indicadores de cuadrante (2 unidades)

Dimensiones del soporte: 141 × 100 × 70 mm

Conexión del soporte: Personalizada según la máquina de ensayo

Dimensiones del cabezal de carga: Φ40 × 50 mm

Aditamento auxiliar de instalación: 70 × 61 × 50 mm

Material: Acero inoxidable + aleación de aluminio

IV. Principio de funcionamiento

Durante el ensayo de compresión, la muestra de madera se coloca en el soporte y se comprime mediante una máquina de ensayos universal. Dentro del límite de proporcionalidad del material, se mide la relación entre la tensión aplicada y la deformación correspondiente.

El módulo de elasticidad se calcula según la siguiente fórmula:

E = Tensión / Deformación

donde:

E = Módulo de Elasticidad (MOE)

Esfuerzo = Carga de compresión aplicada por unidad de área

Deformación = Relación de deformación de la muestra

El dispositivo de sujeción garantiza una posición estable de la muestra y una medición precisa de la deformación durante el proceso de compresión, lo que contribuye a obtener resultados de ensayo fiables.

V. ¿Por qué elegir este dispositivo de prueba de compresión de madera?

En comparación con los accesorios generales para ensayos de compresión, este dispositivo ofrece una solución específica para ensayos mecánicos de la madera. Mejora la precisión en el posicionamiento de las muestras, simplifica la preparación de los ensayos y garantiza una medición fiable de la deformación al determinar el módulo de elasticidad a compresión de la madera.
