La Cámara de Ensayo de Emisiones de Formaldehído y COV de 1 m³ está diseñada para determinar las emisiones de formaldehído y compuestos orgánicos volátiles (COV) procedentes de tableros derivados de la madera, muebles, suelos, materiales de construcción y otros productos decorativos para interiores. Proporciona un entorno de ensayo estable y controlado con precisión mediante la regulación exacta de la temperatura, la humedad relativa, la tasa de renovación del aire y el flujo de aire, garantizando resultados de ensayo de emisiones fiables y repetibles.

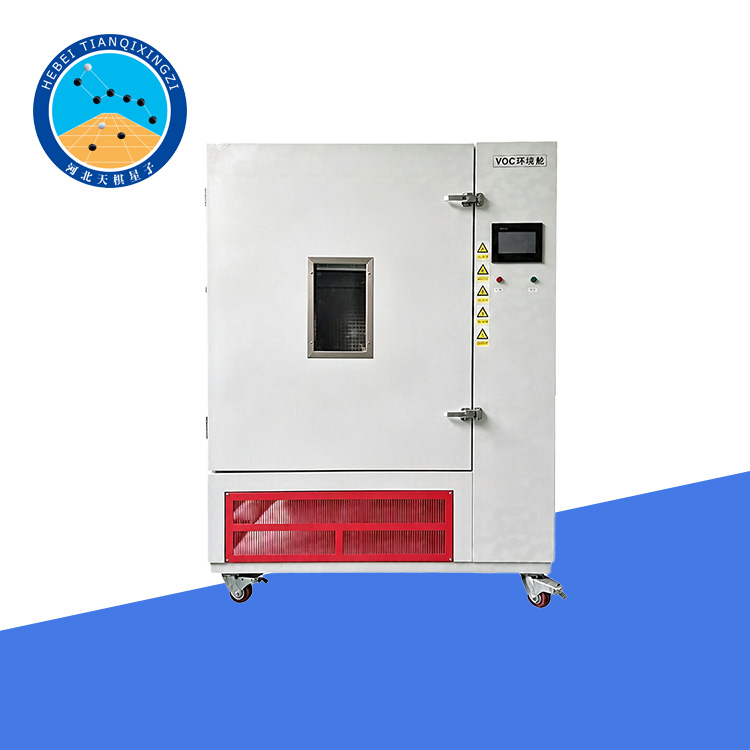

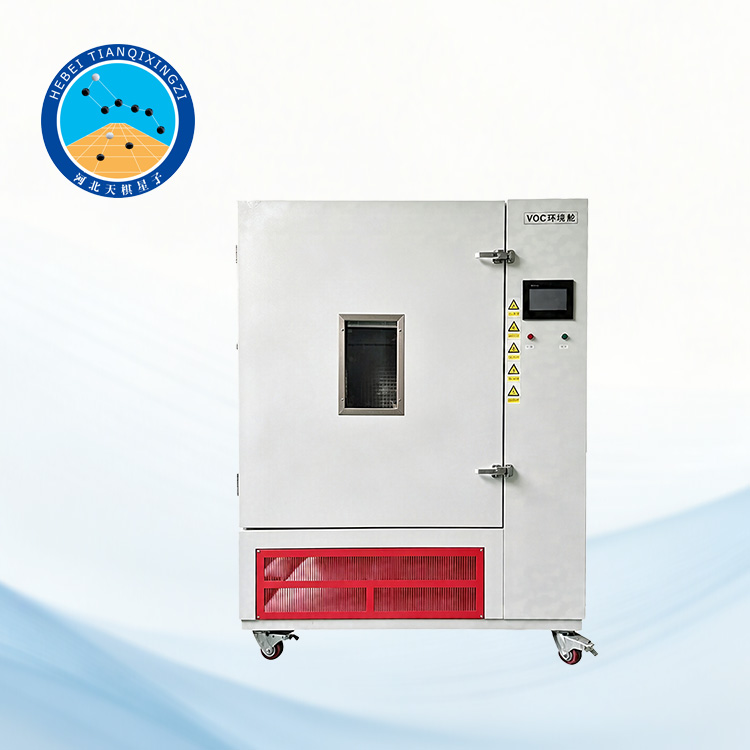

Cámara de Ensayo de Emisiones de Formaldehído y COV de 1 m³

Modelo: TD29899-1

I. Introducción del producto

La cámara se utiliza ampliamente en laboratorios de inspección de calidad, instituciones de investigación, universidades y empresas manufactureras para el desarrollo de productos, el control de calidad y la evaluación del desempeño ambiental. Está diseñada y fabricada de acuerdo con los requisitos técnicos de normas reconocidas internacionalmente, como GB/T 29899, GB/T 17657, ASTM D5116, ASTM D6007, EN 16516, ISO 16000-6 y JIS A 1901, lo que la hace adecuada para una amplia gama de aplicaciones de prueba de emisiones de formaldehído y COV.

II. Parámetros técnicos

(I) Volumen y parámetros dimensionales

1. Volumen interno nominal: 1000 (1±2%) litros

2. Dimensiones internas (mm)

2.1 Ancho interno: 850 mm

2.2 Profundidad interna: 1080 mm

2.3 Altura interna: 1100 mm

3. Dimensiones externas (mm)

3.1 Ancho exterior (W): 1500 mm

3.2 Profundidad exterior (D): 1300 mm

3.3 Altura exterior (H): 1960 mm

(II) Parámetros de rendimiento de temperatura y humedad (dos zonas de temperatura)

4. Rango de temperatura

4.1 Versión para bajas temperaturas: 15~40 °C

4.2 Versión para altas temperaturas: 15~250 °C

5. Rango de humedad

5.1 Versión para bajas temperaturas: 30~80% HR

5.2 Versión para altas temperaturas: 5~80% HR

6. Desviación de temperatura

6.1 Versión para bajas temperaturas: ≤ +0,5 °C

6.2 Versión para altas temperaturas: ≤ ±0,5 °C (a temperatura de funcionamiento)

7. Desviación de humedad

7.1 Versión para bajas temperaturas: ≤ +2 % HR

7.2 Versión para altas temperaturas: ≤ ±2 % HR (a temperatura de funcionamiento)

8. Uniformidad de temperatura

8.1 Modelo para bajas temperaturas: ≤ +0,8 °C

8.2 Modelo para altas temperaturas: ≤ +0,8 °C (a temperatura de funcionamiento)

9. Uniformidad de la humedad

9.1 Modelo de baja temperatura: ≤ ±2 % HR

9.2 Modelo de alta temperatura: ≤ ±2 % HR (a temperatura de funcionamiento)

10. Fluctuación de la temperatura

10.1 Modelo de baja temperatura: ≤ +0,5 °C

10.2 Modelo de alta temperatura: ≤ +0,5 °C (a temperatura de funcionamiento)

11. Fluctuación de la humedad

11.1 Modelo de baja temperatura: ≤ +2 % HR

11.2 Modelo de alta temperatura: ≤ +2 % HR (a la temperatura de funcionamiento)

12. Tasa de renovación de aire: 0–2,5 renovaciones de aire por hora

13. Hermeticidad: La tasa de fuga de aire dentro de la cámara es inferior al 5 % del caudal de aire de suministro. Bajo una presión positiva de 1 kPa, la cantidad de fuga de gas es inferior al 0,5 % del volumen de la cámara.

14. Velocidad del aire central: 0,1–1,0 m/s (ajustable continuamente)

15. Presión positiva relativa: 10 ± 5 Pa

16. Tasa de Recuperación con Adición de Patrón: >80%

17. Concentración de fondo (mg/m³): Formaldehído: ≤0,006; COV individuales: ≤0,002; COVT: ≤0,02

(III) Métodos de control de temperatura y humedad

18. Método de control de temperatura: Método de camisa de aire (Método de contrapeso de frío y calor)

19. Método de control de humedad: Método de ajuste bidireccional para las proporciones de sequedad y humedad

(IV) Configuración del material

20. Carcasa exterior: Chapa de acero laminado en frío Q235A, 1,5 mm de espesor, con recubrimiento electrostático en polvo de color blanco.

21. Cámara interior: Acero inoxidable SUS304 con acabado espejo, 1,5 mm de espesor (acabado espejo 8K).

22. Capa aislante:

22.1 Modelo para bajas temperaturas: Espuma de poliuretano de alta densidad + panel aislante XPS.

22.2 Modelo para altas temperaturas: Aislamiento de fibra mineral.

23. Materiales de sellado: Caucho de silicona apto para uso alimentario y politetrafluoroetileno (PTFE).

(V) Sistema de Operación y Control

24. Pantalla: Pantalla táctil a color de 7 pulgadas con una resolución de 800 × 480 píxeles; función de control remoto (opcional).

25. Parámetros de registro automático: Temperatura, humedad, presión (opcional), caudal (opcional), tiempo de funcionamiento y registro de fallos.

26. Método de control: El control de temperatura utiliza un controlador proporcional-integral-derivativo (PID); el control del sistema se basa en PLC + HMI.

27. Resolución: Temperatura: 0,1 °C; Humedad: 0,1 % HR.

28. Interfaces de comunicación: 1 × USB-A, 1 × USB-B, 1 × RS232, 1 × RS485 y 1 × RJ-45 (opcional).

29. Almacenamiento y grabación de datos: Memoria interna, unidad flash USB y tarjeta SD.

30. Calidad del suministro de agua y ciclo de reemplazo: Agua destilada; más de 30 días de funcionamiento continuo.

(VI) Especificaciones Eléctricas y Generales del Equipo

31. Alimentación: CA 380 V (1 ± 10 %), 50 ± 0,5 Hz, sistema trifásico de cuatro hilos con puesta a tierra de protección.

32. Potencia instalada (kW):

32.1 Modelo para bajas temperaturas: 3,0 kW

32.2 Modelo para altas temperaturas: 7,0 kW

33. Peso (kg):

33.1 Modelo para bajas temperaturas: 350 kg

33.2 Modelo para altas temperaturas: 380 kg

34. Nivel de ruido: ≤65 dB

(VII) Funciones de protección del sistema

35. Protección del sistema: El sistema está equipado con múltiples funciones de protección de seguridad, que incluyen protección contra alta y baja presión para el sistema de refrigeración, protección contra sobrecorriente, protección contra sobretemperatura, protección contra sobrecarga del motor, protección contra escasez de agua y protección contra pérdida de fase y secuencia de fases en el suministro eléctrico.

III. Áreas de aplicación

La cámara de ensayo de emisiones de formaldehído y COV de 1 m³ se utiliza ampliamente en:

Fabricantes de paneles de madera

Fabricantes de muebles

Industria de suelos y materiales decorativos

Laboratorios de ensayo de materiales de construcción

Agencias de inspección de protección ambiental

Universidades e instituciones de investigación

Laboratorios de certificación de terceros
