La Cámara de Ensayo de Emisiones de Formaldehído se utiliza para evaluar las emisiones de formaldehído de paneles derivados de la madera, muebles, suelos y materiales decorativos. Proporciona ensayos precisos bajo condiciones controladas de temperatura, humedad y flujo de aire, cumpliendo con las normas ASTM E1333, ASTM D6007, EN 717-1 e ISO 12460-1.

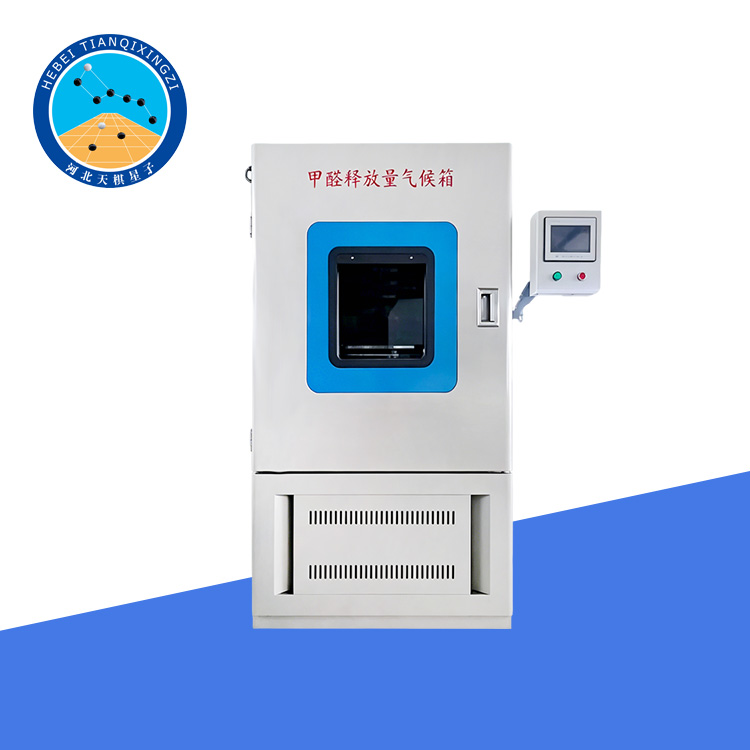

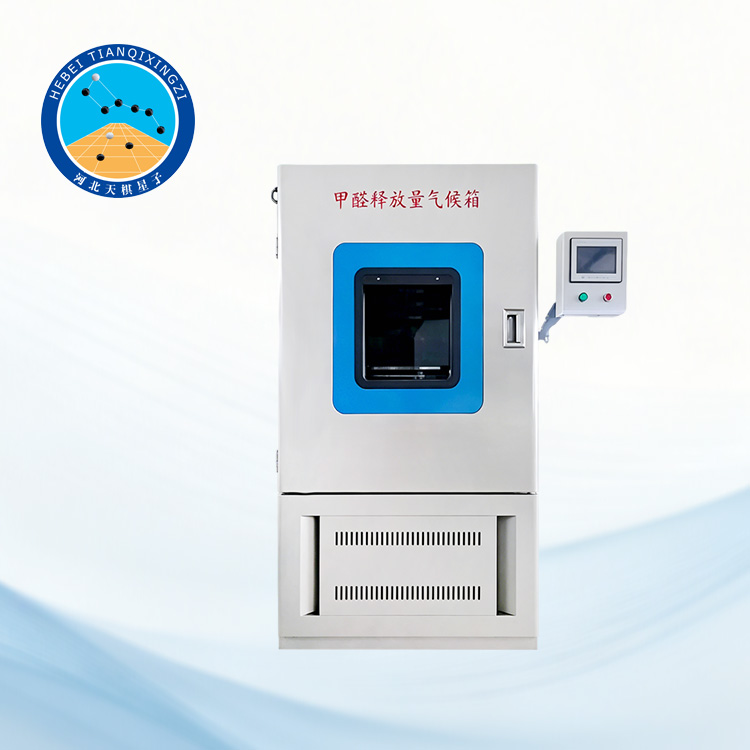

Cámara de Ensayo de Emisión de Formaldehído

Modelo: TD18580-2

I. Descripción general del producto

Este equipo se utiliza principalmente para determinar las emisiones de formaldehído libre de productos de consumo como productos de madera, muebles, suelos, alfombras, calzado y materiales de decoración para la construcción.

Las muestras, con una superficie conocida, se colocan en una cámara de ensayo donde se controlan la temperatura, la humedad, el caudal de aire y la tasa de intercambio de aire a niveles específicos. El formaldehído se libera de las muestras y se mezcla con el aire dentro de la cámara. Periódicamente, se extraen muestras de aire de la cámara y se hacen pasar por un lavador de gases que contiene agua, donde se absorbe el formaldehído liberado y se mide su concentración en el agua.

La concentración de formaldehído en el aire de la cámara se calcula a partir de la concentración de formaldehído absorbida en la solución de lavado y el volumen de aire extraído. El resultado se expresa en miligramos por metro cúbico (mg/m³). El muestreo se realiza periódicamente hasta que la concentración de formaldehído dentro de la cámara de ensayo alcanza el equilibrio.

II. Normas de referencia

ASTM E1333-96 — Método de ensayo estándar para determinar las concentraciones de formaldehído en el aire y las tasas de emisión de productos de madera utilizando una cámara grande.

ASTM D6007-02 — Método de ensayo estándar para determinar las concentraciones de formaldehído en el aire procedente de productos de madera utilizando una cámara de pequeña escala.

EN 717-1 — Paneles derivados de la madera — Determinación de la liberación de formaldehído — Parte 1: Emisión de formaldehído mediante el método de cámara.

GB/T 17657-2013 — Métodos de ensayo para evaluar las propiedades de paneles derivados de la madera y paneles derivados de la madera con superficie decorativa.

GB 18587-2001 — Materiales de decoración y renovación de interiores — Límite de sustancias nocivas en alfombras, almohadillas para alfombras y adhesivos para alfombras.

LY/T 1980-2011 — Cámara climática de 1 m³ para ensayos de emisiones de formaldehído.

GB 18580-2017 — Materiales de decoración y renovación de interiores — Límite de emisión de formaldehído de paneles derivados de la madera y productos terminados.

ISO 12460-1:2007 — Paneles derivados de la madera — Determinación de la liberación de formaldehído — Parte 1: Emisión de formaldehído mediante el método de cámara de 1 m³.

LY/T 1612-2004 — Cámara climática de 1 m³ para ensayos de emisiones de formaldehído.

III. Características de rendimiento

1. Tecnología avanzada de intercambio de calor: Alta eficiencia de intercambio de calor con un gradiente de temperatura mínimo.

2. Sistema de control de temperatura de agua fría y caliente: Proporciona un control de temperatura estable y preciso.

3. Sensor de temperatura y humedad importado: Alta precisión y rendimiento estable.

4. Sistema de refrigeración de alta calidad: Equipado con una unidad de refrigeración importada, que garantiza un funcionamiento estable y una larga vida útil.

5. Dispositivos de protección de seguridad:

La cámara climática y el depósito de agua de punto de rocío cuentan con alarmas de alta y baja temperatura, así como alarmas de nivel de agua alto y bajo.

6. Medidas de protección integrales:

El compresor incorpora funciones de protección contra sobrecalentamiento, sobrecorriente y sobrepresión, lo que garantiza un funcionamiento seguro y fiable de todo el sistema.

7. Cámara interior de acero inoxidable:

La cámara interior de la cámara de temperatura constante está fabricada en acero inoxidable. Su superficie lisa evita la condensación y la adsorción de formaldehído, garantizando resultados de prueba precisos.

8. Excelente aislamiento térmico y hermeticidad:

La cámara de temperatura constante utiliza materiales aislantes de espuma rígida, y la puerta está equipada con una junta de sellado de caucho de silicona, lo que proporciona un excelente aislamiento térmico y hermeticidad. Un sistema de circulación de aire forzado (que genera un flujo de aire circulante) está instalado en el interior de la cámara para asegurar una distribución uniforme de la temperatura y la humedad.

IV. Parámetros técnicos

1. Temperatura ambiente de funcionamiento: 15 °C a 30 °C; Humedad ambiente de funcionamiento: ≤90 % HR

2. Rango de temperatura ajustable: 10 °C a 40 °C; Precisión del control de temperatura: ±0,1 °C; Fluctuación: ≤±0,5 °C; Uniformidad: ≤±0,5 °C

3. Rango de humedad ajustable: 30 % a 80 %; Precisión del control de humedad: ±2 % HR; Fluctuación: ≤±3 % HR; Uniformidad: ≤±5 % HR

4. Tasa de intercambio de aire: 1 m³/h ± 5%. Presión: 10 kPa ± 5 %.

5. Velocidad del aire: 0,1 m/s ~ 0,3 m/s (ajustable continuamente), precisión ≤ 0,05 m/s.

6. Estanqueidad: La escotilla es autosellante. El sellado cumple con los siguientes requisitos:

① A una presión positiva de 10 kPa (presión manométrica), la tasa de fuga de aire dentro de la cámara es inferior a 10⁻³ * 1 m³/min;

② La diferencia en el caudal de gas entre la entrada y la salida es inferior al 1 %.

7. Material de la cámara interior: Placa de acero inoxidable 304 con acabado espejo, soldada sin juntas. Las zonas soldadas y las superficies circundantes están pulidas, sin deformaciones. La pared interior es lisa y presenta un color uniforme, sin exposición del material base, delaminación, ampollas ni arañazos.

8. Material de la carcasa exterior: Chapa de acero prelacada A3 con recubrimiento electrostático. El recubrimiento es liso y de color uniforme, sin sustrato expuesto, delaminación, ampollas, imperfecciones ni arañazos profundos. El compartimento y las puertas cuentan con un eficaz aislamiento térmico mediante un sistema de aislamiento sándwich de doble capa de poliuretano y lana mineral. El espesor de la capa aislante no es inferior a 50 mm y la conductividad térmica no supera los 0,01 W/(m·K). Se utiliza soldadura sin costuras en las juntas entre los paneles de la pared interior.

9. Dispositivo de intercambio de aire: Dentro de la cámara se instala un dispositivo capaz de controlar continuamente el caudal de aire (caudalímetro de aire seco u otro dispositivo electrónico de medición de caudal). La entrada y la salida de aire deben estar ubicadas en paredes internas diferentes y a distintas alturas para garantizar que el caudal de aire suministrado a la cámara cumpla con los requisitos normativos pertinentes.

10. Dispositivo de circulación de aire (mezcla): Se instala un ventilador dentro de la cámara para mejorar la mezcla del aire; la velocidad del aire cerca de la superficie de la muestra oscila entre 0,1 m/s y 0,3 m/s (ajustable).

11. Alimentación eléctrica: 220 V, 50 Hz
