La cámara de ensayo de acondicionamiento por inmersión en agua totalmente automática e inteligente para paneles de madera es un sistema de ensayo altamente integrado y completamente automatizado, diseñado específicamente para la prueba de resistencia al agua de paneles de madera. Proporciona un soporte fiable para evaluar el rendimiento de absorción de agua, la estabilidad dimensional y la durabilidad de los paneles de madera.

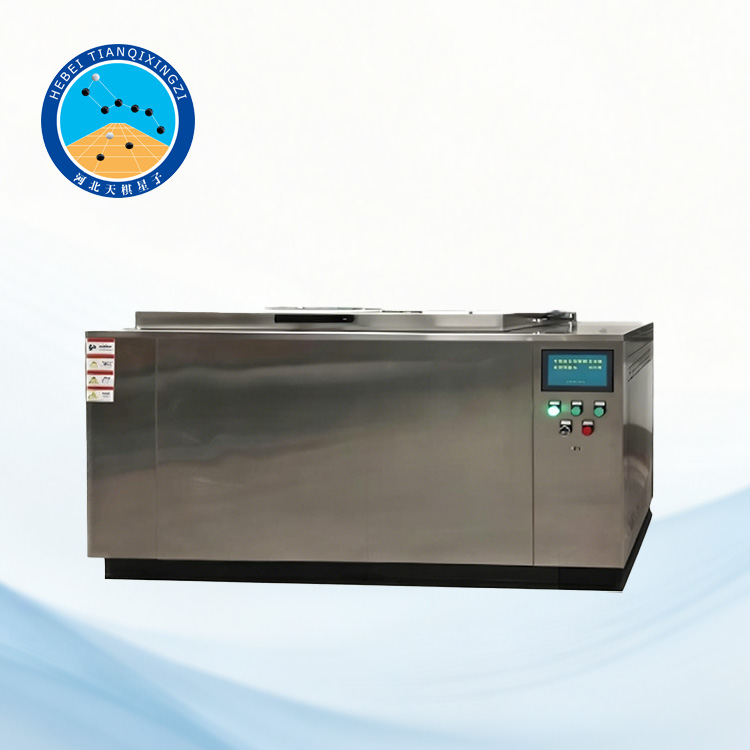

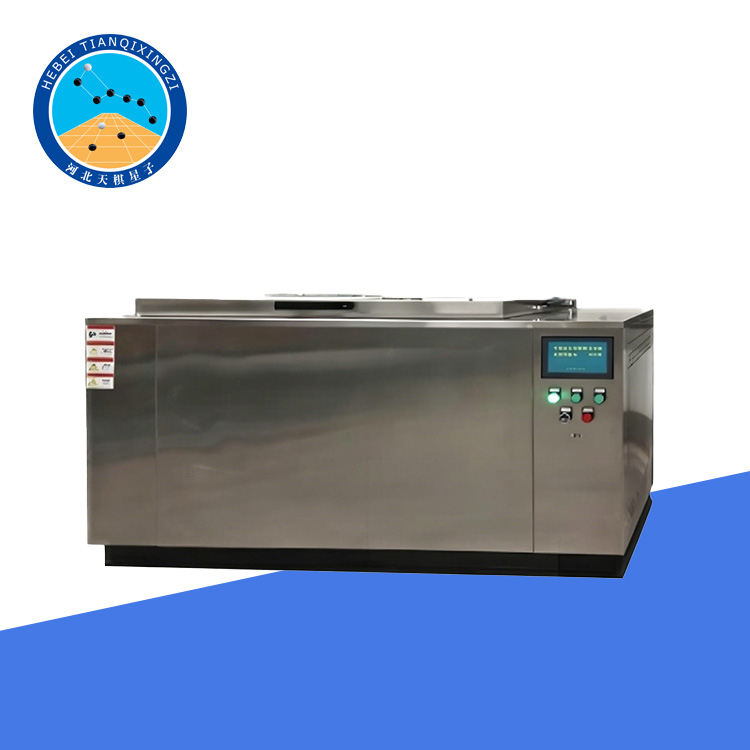

Cámara de ensayo de inmersión en agua para tableros a base de madera

Modelo: TD17657-SJ3

I. Descripción general del producto

El equipo es capaz de realizar de forma independiente cuatro métodos de preacondicionamiento estandarizados (a-d) en una sola unidad. Cumple estrictamente con las normas de ensayo pertinentes, como GB/T 17657, lo que garantiza una alta precisión y repetibilidad del acondicionamiento de las muestras en diferentes condiciones de temperatura, humedad e inmersión. Normas de referencia o aplicables: EN 317, EN 321, ASTM D1037, ISO 16983.

II. Características funcionales principales

1. Pretratamiento multimodo totalmente automático

• Integra cuatro módulos funcionales: agua fría, agua caliente, agua hirviendo y secado. Mediante un control de programa inteligente, puede iniciar cuatro procesos de pretratamiento estándar (a), b), c) y d) con un solo clic, sin necesidad de cambiar manualmente el equipo ni de modificar parámetros clave (como la temperatura, el tiempo y el estado de inmersión/secado).

2. Control ambiental de alta precisión

• Control de temperatura:

El sistema utiliza tecnología de control PID para lograr una regulación de temperatura de alta precisión con una exactitud de ±1 °C.

Admite diversas condiciones de prueba, incluyendo agua fría (20 ± 3 °C), agua caliente (63 ± 3 °C), agua hirviendo (en ebullición parcial) y condiciones de secado (60 ± 3 °C), lo que garantiza que los entornos de inmersión y secado cumplan plenamente con los requisitos estándar.

• Gestión del tiempo:

El temporizador integrado de alta precisión permite ajustar el tiempo al minuto (por ejemplo, enfriamiento durante 10 min, secado durante 16-20 h), con un margen de error de ≤±1 min, eliminando así las desviaciones causadas por la medición manual del tiempo.

3. Cambio Inteligente de Procesos

• El sistema realiza automáticamente transiciones continuas entre procedimientos de ensayo complejos, como inmersión – extracción – enfriamiento – secado – reinmersión. También admite procesos cíclicos, como la secuencia «hervido–secado–hervido» especificada en el Método C.

Los sensores integrados supervisan continuamente la temperatura, el nivel de líquido y el estado de las muestras en tiempo real, y activan automáticamente el siguiente paso (por ejemplo, una vez finalizado el secado, el sistema devuelve automáticamente las muestras al depósito de agua hirviendo).

4. Diseño de Protección de Seguridad

• El sistema está equipado con múltiples funciones de protección de seguridad, entre ellas protección contra sobretemperatura (desconexión automática de la alimentación cuando se detecta una temperatura anormal en el tanque de agua en ebullición), monitorización del nivel de agua (alarma por nivel de agua insuficiente y suspensión automática del calentamiento) y soportes de fijación para las probetas, que evitan que estas floten o se inclinen durante la inmersión. Estas funciones garantizan un funcionamiento seguro, estable y fiable del equipo durante largos periodos de operación.

IV. Procedimientos de ejecución de cuatro métodos estándar de preacondicionamiento

El equipo se puede iniciar con un solo botón mediante programas preestablecidos y realiza automáticamente los siguientes procedimientos. Los detalles de funcionamiento se ajustan según los requisitos estándar y las funciones del sistema.

a) Inmersión en agua fría durante 24 horas

Configuración de parámetros:

Seleccione el programa preestablecido «a – Inmersión en agua fría» y ajuste la temperatura a (20 ± 3) °C y la duración a 24 horas.

Proceso de ejecución:

• El sistema llena automáticamente el tanque de inmersión con agua a temperatura ambiente y regula la temperatura a (20 ± 3) °C mediante el módulo de refrigeración/calefacción.

• Una vez fijadas las probetas en los soportes específicos, se sumergen en el agua y el temporizador se activa automáticamente para realizar una inmersión continua de 24 horas.

• Al finalizar el ensayo, el sistema emite una señal de alarma y el operador retira manualmente las probetas para realizar los ensayos posteriores.

b) Inmersión en Agua Caliente

1. Configuración de parámetros:

Seleccione el programa preestablecido «b – Inmersión en Agua Caliente» y ajuste la temperatura a (63 ± 3) °C y el tiempo de ensayo a 3 horas.

2. Procedimiento de ejecución:

El sistema calienta el agua hasta (63 ± 3) °C, y las probetas permanecen sumergidas en el tanque de agua caliente durante 3 horas.

Una vez finalizada la inmersión, las probetas se elevan automáticamente a la zona de enfriamiento, donde se enfrían durante 10 minutos a temperatura ambiente (20–25 °C), con la ayuda de un ventilador de refrigeración integrado.

Al finalizar el proceso de enfriamiento, el sistema emite una señal de alarma y el operador retira manualmente las probetas.

c) Inmersión en agua hirviendo – Secado – Inmersión en agua hirviendo (Ebullición–Secado–Ebullición)

1. Configuración de parámetros:

Seleccione el programa preestablecido “c – Ebullición–Secado–Ebullición” y configure la condición de ebullición (ebullición suave), la temperatura de secado a (60 ± 3) °C y el tiempo de secado a 16–20 horas.

2. Proceso de ejecución:

• Primera inmersión en agua hirviendo: El sistema calienta el agua hasta un punto de ebullición suave (aproximadamente 98–100 °C) y las muestras se sumergen durante 4 horas.

• Etapa de secado: Las muestras se elevan automáticamente a la cámara de secado por aire forzado y se secan a (60 ± 3) °C durante 16–20 horas. Un sensor de humedad integrado monitoriza continuamente el proceso de secado.

• Segunda inmersión en agua en ebullición: Una vez finalizado el secado, las probetas se devuelven automáticamente al tanque de agua en ebullición para una segunda inmersión de 4 horas.

• Fase de enfriamiento: Al finalizar la segunda inmersión, las probetas se transfieren automáticamente al tanque de agua fría (≤30 °C) y se mantienen sumergidas durante al menos 1 hora.

• Funcionamiento totalmente automático: Todo el ciclo de hervido–secado–hervido se realiza de forma completamente automática, sin intervención manual, garantizando procedimientos de ensayo precisos, consistentes y repetibles.

d) Inmersión en Agua en Ebullición durante 72 Horas

1. Configuración de parámetros:

Seleccione el programa preestablecido «d – Inmersión en Agua en Ebullición durante 72 Horas» y ajuste la temperatura del agua a un estado de ebullición suave, con una duración de ensayo de (72 ± 1) horas.

2. Proceso:

• El sistema calienta continuamente el agua para mantener una condición de ebullición suave, mientras las probetas permanecen sumergidas durante 72 horas. El temporizador integrado ofrece una precisión de ±1 minuto.

• Al finalizar el período de inmersión, las probetas se transfieren automáticamente al tanque de agua fría (≤30 °C) y se mantienen sumergidas durante al menos 1 hora, completando así el proceso de preacondicionamiento.

V. Precauciones operativas

1. Preparación de las muestras: El tamaño y la cantidad de las muestras deben cumplir con los requisitos estándar (como los especificados en GB/T 17657). Las muestras deben fijarse al soporte específico del equipo, asegurando una inmersión completa y evitando el contacto entre ellas durante la inmersión.

2. Requisitos ambientales: El equipo debe ubicarse en un laboratorio bien ventilado y estable, evitando la luz solar directa o corrientes de aire fuertes que puedan interferir con el sistema de control de temperatura.

3. Requisitos de mantenimiento

• Limpie el tanque de inmersión y la cámara de secado después de cada prueba para prevenir la corrosión del equipo causada por residuos. Se recomienda el uso de un agente de limpieza neutro.

• Inspeccione periódicamente los elementos calefactores, los sensores de temperatura y los interruptores de nivel de líquido para garantizar un control preciso de la temperatura y el nivel de líquido. El mantenimiento rutinario debe realizarse de acuerdo con el Manual de Mantenimiento Anual del Equipo.

4. Advertencias de seguridad

• No abra la puerta del tanque de inmersión ni de la cámara de secado mientras el equipo esté en funcionamiento, ya que esto podría exponerlo a altas temperaturas y otros riesgos potenciales.

• En caso de una alarma anómala (como sobretemperatura o nivel bajo de agua), desconecte inmediatamente la alimentación eléctrica y póngase en contacto con personal de servicio técnico cualificado para que realice la inspección y la resolución de problemas.

VI. Especificaciones técnicas (parciales)

1. Rango de temperatura de funcionamiento: Agua fría: (20 ± 3) °C; Agua caliente: (63 ± 3) °C; Agua hirviendo: ebullición suave; Secado: (60 ± 3) °C

2. Capacidad del tanque de inmersión: ≥ 50 L (con capacidad para albergar varias muestras de ensayo estándar simultáneamente)

3. Capacidad de la cámara de secado: ≥ 30 L (adecuada para muestras de dimensiones estándar)

4. Precisión del control de temperatura: ±1 °C

5. Precisión del control de tiempo: ±1 minuto

6. Alimentación: CA 220 V, 50 Hz; Consumo de energía: ≤5 kW
