Este sistema de ensayo está diseñado para determinar el momento flector máximo (MOR) y el módulo de elasticidad (MOE) de paneles decorativos a base de madera bajo esfuerzos de flexión. Proporciona datos de evaluación del rendimiento precisos y fiables para el control de calidad y los ensayos de laboratorio.

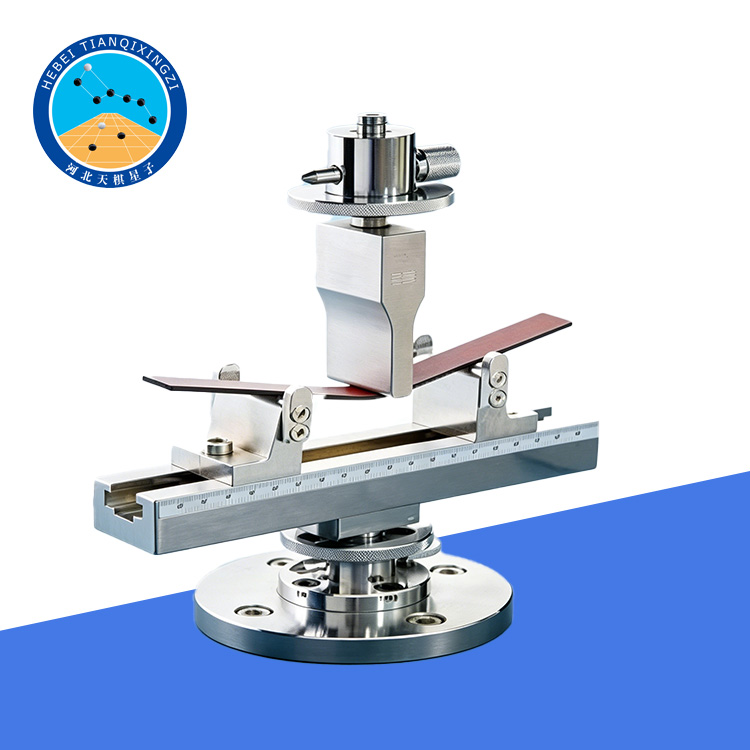

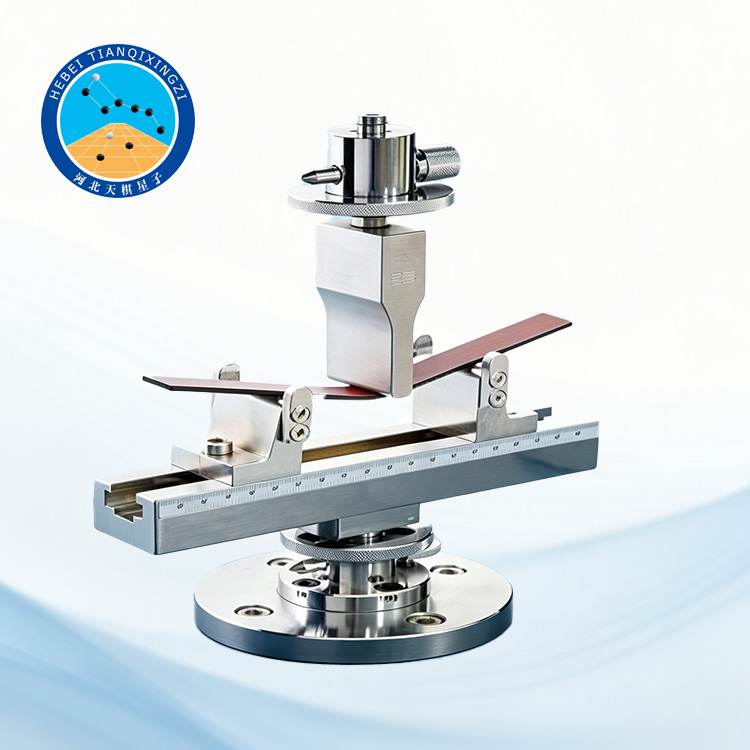

Máquina de ensayo de flexión en tres puntos para paneles de madera

Modelo: TD17657-WJ1

I. Introducción del producto

El Aparato de Ensayo de Flexión en Tres Puntos Serie TDTD17657-WJ1 para Paneles Decorativos a Base de Madera es desarrollado por Hebei Tianqixingzi Inspection Equipment Co., Ltd. en estricta conformidad con los requisitos técnicos especificados en la norma nacional china GB/T 17657.El instrumento también ha sido diseñado tomando como referencia normas internacionales como EN 310 e ISO 16978, lo que garantiza su compatibilidad con los requisitos de ensayo a nivel global.

II. Especificaciones técnicas

1. Modelo TDTD17657-WJ1

Diámetro del rodillo de apoyo: Φ10 ± 0,5 mm × longitud 60 mm

Diámetro del rodillo de carga: Φ10 ± 0,5 mm × longitud 60 mm

Luz máxima: 180 mm (ajustable)

2. Modelo TDTD17657-WJ2

Diámetro del rodillo de apoyo: Φ30 ± 0,5 mm × longitud 60 mm

Diámetro del rodillo de carga: Φ15 ± 0,5 mm × longitud 60 mm

Luz máxima: 700 mm (ajustable)

III. Requisitos de las muestras de ensayo

Tamaño de la probeta:

Longitud = (20 × espesor + 50) mm

Anchura = 50 ± 1 mm

Para paneles de estructura hueca o tipo panal, la anchura de la probeta debe ser al menos el doble del ancho de cada unidad de celda tubular.

Si se produce una gran deformación sin fallo de la probeta, la distancia entre apoyos puede reducirse (mínimo 100 mm), y la luz real en el momento de la rotura debe registrarse en el informe de ensayo.

IV. Resumen del procedimiento de prueba

1. Preparación de las muestras

Las muestras deben prepararse de acuerdo con los requisitos de la prueba. Los paneles de madera deben estar libres de defectos que puedan afectar su resistencia, especialmente en el caso de la madera contrachapada y los tableros de ingeniería.

2. Acondicionamiento

Acondicionar las muestras a: Temperatura: 20 ± 2 °C; Humedad relativa: 65 ± 5 %, hasta alcanzar una masa constante. Se define como masa constante una diferencia inferior al 0,11 % entre dos pesajes realizados en un intervalo de 24 horas.

3. Test Method

Measure specimen width and thickness accurately

Adjust span: at least 20 × thickness, minimum 100 mm, maximum 1000 mm

Place specimen horizontally with grain direction perpendicular to supports

Aplicar carga a velocidad constante hasta la rotura.

Tiempo de carga hasta la carga máxima: 60 ± 30 segundos.

Registrar la curva carga-deformación y la carga máxima.

V. Características principales

Sistema de ensayo de flexión de tres puntos de alta precisión;

Diseño de doble modelo para diferentes tamaños de probetas;

Estructura de tramo ajustable para adaptarse a requisitos de ensayo flexibles;

Medición de carga y deflexión en tiempo real;

Compatible con el cálculo de MOR y MOE;

Cumple con las normas internacionales de ensayo.

VI. Preguntas frecuentes

1. ¿Para qué se utiliza una máquina de ensayo de flexión de tres puntos?

Una máquina de ensayo de flexión de tres puntos se utiliza para determinar la resistencia a la flexión (MOR) y el módulo de elasticidad (MOE) de paneles de madera bajo carga. Evalúa el comportamiento de los materiales al someterse a fuerzas de flexión hasta la rotura.

2. ¿Cuál es la diferencia entre MOR y MOE?

MOR (Módulo de Ruptura): Indica la resistencia máxima a la flexión antes de la falla.

MOE (Módulo de Elasticidad): Indica la rigidez o resistencia a la deformación bajo carga.

3. ¿Cuánto dura la prueba?

La carga se aplica a una velocidad constante y la muestra suele alcanzar la carga máxima en 60 ± 30 segundos, dependiendo de las propiedades del material.

4. ¿Puede la máquina probar paneles de diferentes tamaños?

Sí. La máquina cuenta con una distancia entre apoyos ajustable (de 100 mm a 1000 mm), lo que permite probar paneles de diferentes espesores y estructuras.
