La cámara de ensayo integra las funciones de inmersión en agua, drenaje, congelación y secado en un único sistema automatizado. Los usuarios pueden configurar fácilmente la temperatura, la duración del ensayo y otros parámetros para cada etapa mediante el programa de control inteligente, lo que permite un funcionamiento totalmente automático durante todo el proceso de ensayo. Su diseño inteligente reduce significativamente la intervención manual, minimiza los errores humanos y garantiza resultados de ensayo más precisos, fiables y repetibles.

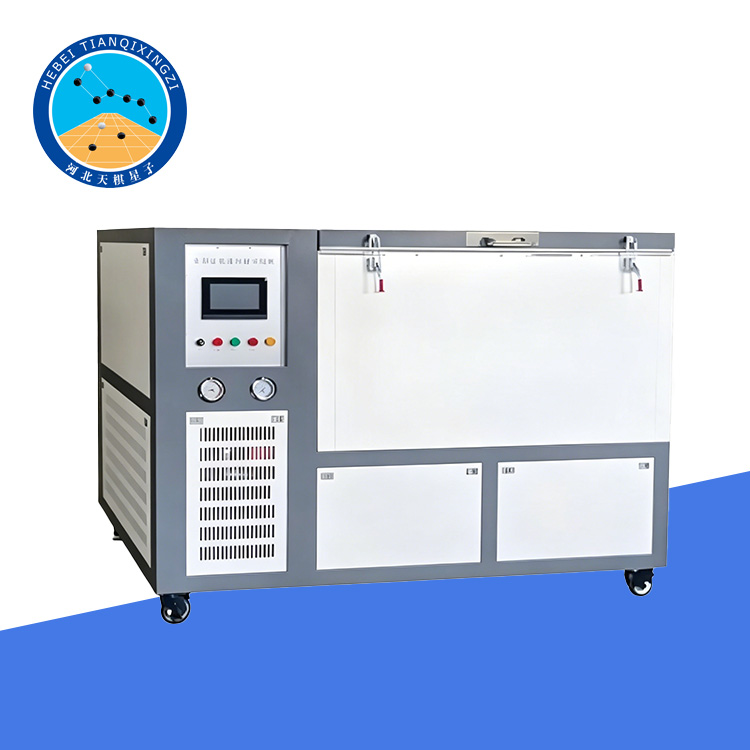

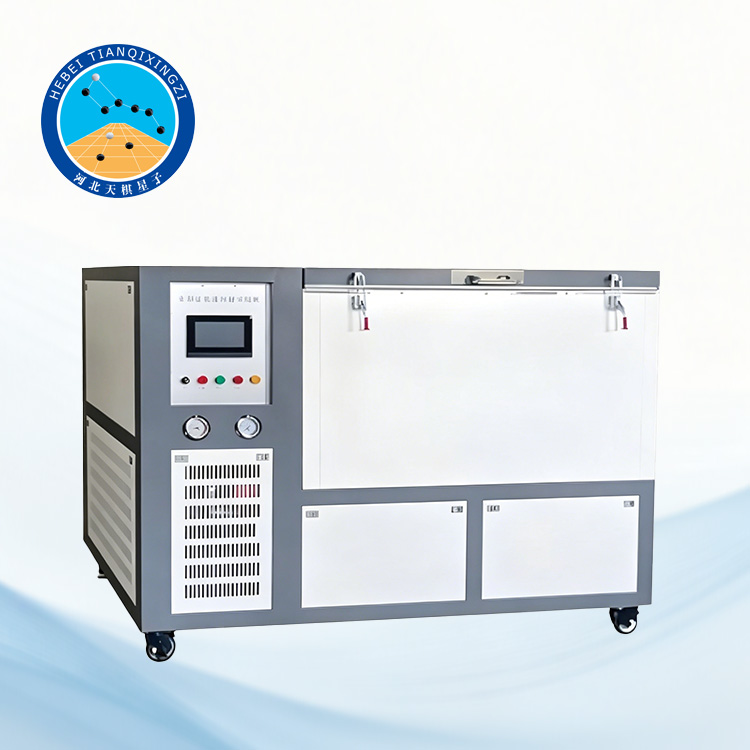

Cámara de Ensayo de Inmersión para Tableros Derivados de la Madera

Modelo: TD17657-JD

I. Descripción general del producto

La Cámara de Ensayo de Inmersión para Tableros Derivados de la Madera Totalmente Automática e Inteligente TD17657-JD es un avanzado sistema de ensayo desarrollado y fabricado de forma independiente por Hebei Tianqixingzi Inspection Equipment Co., Ltd. Está diseñada específicamente para el pretratamiento de inmersión, congelación y secado utilizado en la determinación de la resistencia a la flexión estática de los tableros derivados de la madera, de acuerdo con la norma GB/T 17657 Métodos de ensayo para evaluar las propiedades de los tableros derivados de la madera y los tableros derivados de la madera revestidos, tomando como referencia la norma EN 321. El equipo es adecuado para los ensayos de las propiedades físicas y mecánicas de diversos tipos de tableros derivados de la madera.

II. Parámetros técnicos

1. Modelo del equipo: TD17657-JD

2. Rango de control de temperatura:

- Baño de agua con temperatura controlada: De temperatura ambiente a 100 °C, precisión de control de temperatura ±2 °C

- Congelador: De -20 °C a -10 °C, precisión de control de temperatura ±2 °C

- Horno de secado: De temperatura ambiente a 120 °C, precisión de control de temperatura ±2 °C

3. Rango de control de tiempo: 0 a 99 horas y 59 minutos, precisión de ajuste de tiempo: 1 minuto

4. Capacidad del depósito de agua: 40 L

5. Capacidad de la cámara de baja temperatura: 50 L

6. Capacidad de la cámara de secado: 50 L

7. Alimentación: CA 220 V ±10 %, 50 Hz

8. Potencia nominal: 3,5 kW

9. Dimensiones del equipo: 1500 mm × 800 mm × 1200 mm

10. Peso del equipo: Aproximadamente 180 kg

III. Guía de funcionamiento de la prueba

3.1 Puesta en marcha y preparación del equipo

1. Conexión eléctrica: Conecte el enchufe del equipo a una toma de corriente con la potencia adecuada y asegúrese de que la conexión a tierra sea fiable.

2. Compruebe el nivel de agua en el tanque: Añada la cantidad adecuada de agua potable (agua del grifo) al tanque de agua con temperatura controlada. El nivel de agua debe ser suficiente para sumergir completamente las muestras, con una profundidad de 10 a 20 mm por encima de la superficie.

3. Precalentamiento: Ajuste las temperaturas requeridas para el tanque de agua con temperatura controlada, la cámara de congelación y la cámara de secado según los requisitos del ensayo. A continuación, ponga en marcha el sistema y precaliente el equipo hasta alcanzar las temperaturas establecidas.

IV. Configuración del programa de prueba para distintos tipos de paneles

4.1 Paneles delgados (espesor t < 7 mm), ensayo tipo I

1. Inmersión:

Llene el tanque de agua con temperatura controlada con la cantidad adecuada de agua potable y caliéntela hasta que hierva suavemente (aproximadamente 100 °C). Sumerja las muestras en agua hirviendo durante 3 horas.

2. Congelación:

Retire las muestras, seque la humedad superficial y colóquelas en una cámara de ensayo a baja temperatura (-20 ± 2) °C durante 24 horas.

3. Secado:

Retire las muestras de la cámara de baja temperatura y colóquelas en una cámara de secado a (103 ± 2) °C durante 3 horas.

4. Enfriamiento:

Tras el secado, retire las muestras y déjelas enfriar a temperatura ambiente durante 30 minutos.

4.2 Paneles delgados (espesor t < 7 mm), ensayo tipo II

1. Inmersión:

Llene el tanque de agua con temperatura controlada con la cantidad adecuada de agua potable y caliéntela a (63 ± 2) °C. Sumerja las muestras en agua a (63 ± 2) °C durante 3 horas.

2. Congelación:

Retire las muestras, seque la humedad superficial y colóquelas en una cámara de ensayo a baja temperatura a (-20 ± 2) °C durante 24 horas.

3. Secado:

Retire las muestras de la cámara de baja temperatura y colóquelas en una cámara de secado a (63 ± 2) °C durante 3 horas.

4. Enfriamiento:

Tras el secado, retire las muestras y déjelas enfriar a temperatura ambiente durante 30 minutos.

4.3 Paneles gruesos (espesor t ≥ 7 mm), ensayo tipo I

1. Inmersión:

Llene el tanque de agua con temperatura controlada con la cantidad adecuada de agua potable y caliéntela hasta que hierva suavemente (aproximadamente 100 °C). Sumerja las muestras en agua hirviendo durante 6 horas.

2. Congelación:

Retire las muestras, seque la humedad superficial y colóquelas en una cámara de ensayo a baja temperatura (-20 ± 2) °C durante 24 horas.

3. Secado:

Retire las muestras de la cámara de baja temperatura y colóquelas en una cámara de secado a (103 ± 2) °C durante 6 horas.

4. Enfriamiento:

Tras el secado, retire las muestras y déjelas enfriar a temperatura ambiente durante 30 minutos.

4.4 Paneles gruesos (espesor t ≥ 7 mm), ensayo tipo II

1. Inmersión:

Llene el tanque de agua con temperatura controlada con la cantidad adecuada de agua potable y caliéntela a (63 ± 2) °C. Sumerja las muestras en agua a (63 ± 2) °C durante 6 horas.

2. Congelación:

Retire las muestras, seque la humedad superficial y colóquelas en una cámara de ensayo a baja temperatura a (-20 ± 2) °C durante 24 horas.

3. Secado:

Retire las muestras de la cámara de baja temperatura y colóquelas en una cámara de secado a (63 ± 2) °C durante 6 horas.

4. Enfriamiento:

Tras el secado, retire las muestras y déjelas enfriar a temperatura ambiente durante 30 minutos.
