La máquina emplea un sistema de carga electrohidráulico y está equipada con un sensor de carga de alta precisión. Ofrece visualización de la velocidad de carga, retención de la carga máxima tras la falla, almacenamiento de datos, impresión, funciones de consulta y cálculo automático de la resistencia a la compresión.

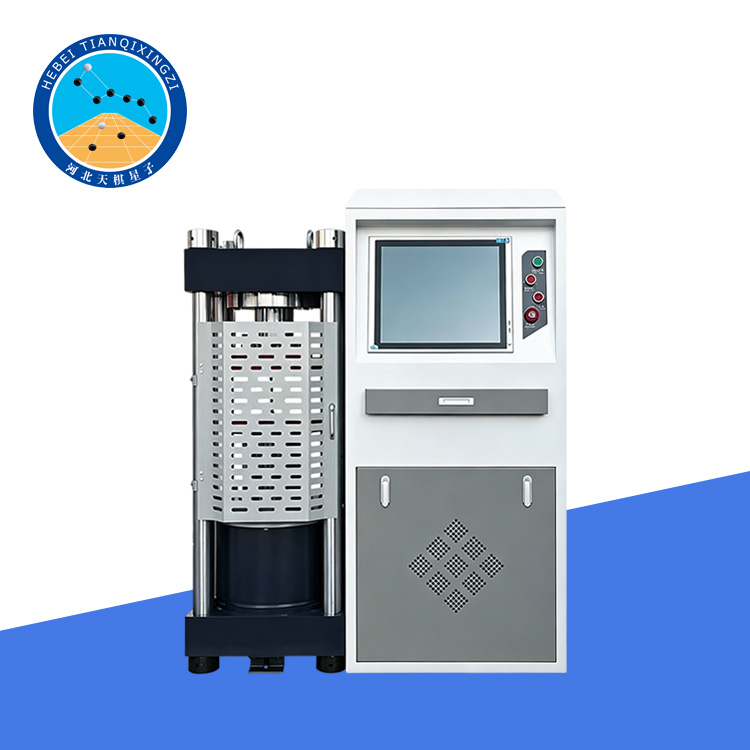

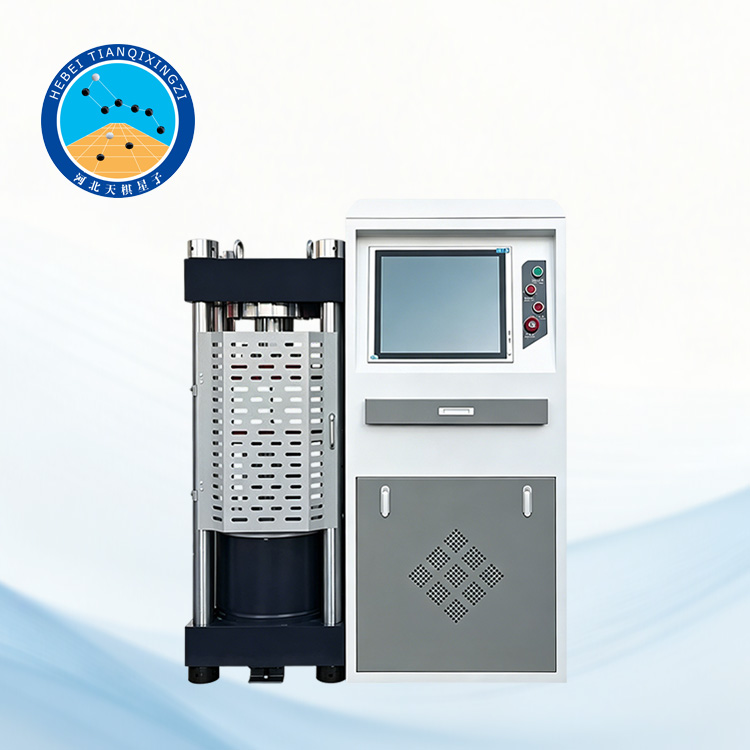

Máquina de Ensayo de Compresión Digital Totalmente Automática

Modelo: TDYE-2000A

I. Introducción del producto

Esta máquina de ensayo de compresión se utiliza principalmente para determinar la resistencia a la compresión de materiales de construcción como ladrillos, piedras y hormigón. Se emplea ampliamente en ingeniería de la construcción, producción de materiales de construcción, así como en ingeniería de carreteras y puentes, y constituye un equipo esencial para el ensayo de las propiedades mecánicas de los materiales.

El equipo cumple con la norma GB/T 50081-2002 «Norma para métodos de ensayo de propiedades mecánicas del hormigón ordinario» y con la norma GB/T 3159-2008 «Máquinas universales de ensayo hidráulicas». Asimismo, hace referencia a normas internacionales como ASTM C39/C39M, ISO 7500-1, ASTM E4 y EN 12390-3.

II. Estructura de la máquina

La estructura de la máquina se compone de cuatro columnas que conectan el cuerpo del cilindro y la viga transversal superior, formando una estructura integrada. En la viga superior se instala un husillo de ajuste. La altura libre de la máquina de ensayo se puede regular mediante un volante de gran tamaño y un mecanismo de tuerca y tornillo. En el extremo inferior del vástago del husillo se encuentran un asiento de bola y una placa superior.

La placa inferior está montada sobre el pistón del cilindro hidráulico. Cuando la probeta entra en contacto con la placa superior, el asiento esférico de la placa superior puede autoalinearse para garantizar el equilibrio, permitiendo que la probeta mantenga un contacto nivelado con las placas superior e inferior durante el ensayo.

Se graban líneas de posicionamiento en la placa inferior para facilitar la alineación de la probeta, y esta debe colocarse de acuerdo con dichas líneas durante el ensayo.

Se instala una cubierta a prueba de polvo debajo de la placa inferior para evitar eficazmente que el polvo entre en el cilindro hidráulico durante el movimiento del pistón, protegiendo así el cuerpo del cilindro y los sellos contra daños. Entre el pistón y el cilindro se instala un dispositivo de sellado para evitar fugas de aceite hidráulico. Incluso en caso de una leve filtración de aceite, una ranura anular y un canal de drenaje en la parte superior del cilindro permiten que el aceite regrese al tanque principal.

II. Parámetros técnicos principales

1. Carga máxima: 2000 kN

2. Clase de la máquina de ensayo: Clase 1

3. Resolución mínima: 0.1 kN

4. Distancia máxima entre placas de carga: 320 mm

5. Placas superior e inferior: 220 × 250 mm

6. Diámetro del pistón / carrera máxima: 250 × 30 mm

7. Potencia del motor: 0.75 kW

8. Tensión de entrada: 380 V ±10%, 50 Hz

9. Dimensiones totales: 880 × 480 × 1400 mm

10. Peso neto: 750 kg

IV. Características del producto

1. Sistema de carga electrohidráulico, funcionamiento estable y fiable.

2. Medición de fuerza con sensor de alta precisión, datos exactos.

3. Función de retención de pico, registra automáticamente la carga de rotura.

4. Visualización digital del proceso de carga y los resultados de las pruebas.

5. Permite el almacenamiento, la recuperación y la impresión de datos.

6. Calcula automáticamente la resistencia a la compresión, mejorando la eficiencia de las pruebas.

7. Estructura robusta, apta para uso intensivo y prolongado.
