Esta máquina de ensayo puede clasificarse en dos tipos según el método de carga: tipo electrohidráulico y tipo servoelectrohidráulico (carga constante). Según la configuración del sistema de control, también puede dividirse en cuatro categorías: tipo de visualización digital (S), tipo de visualización hidráulica (Y), tipo computarizado (D) y tipo combinado de ensayo de flexión y compresión de cemento (Z).

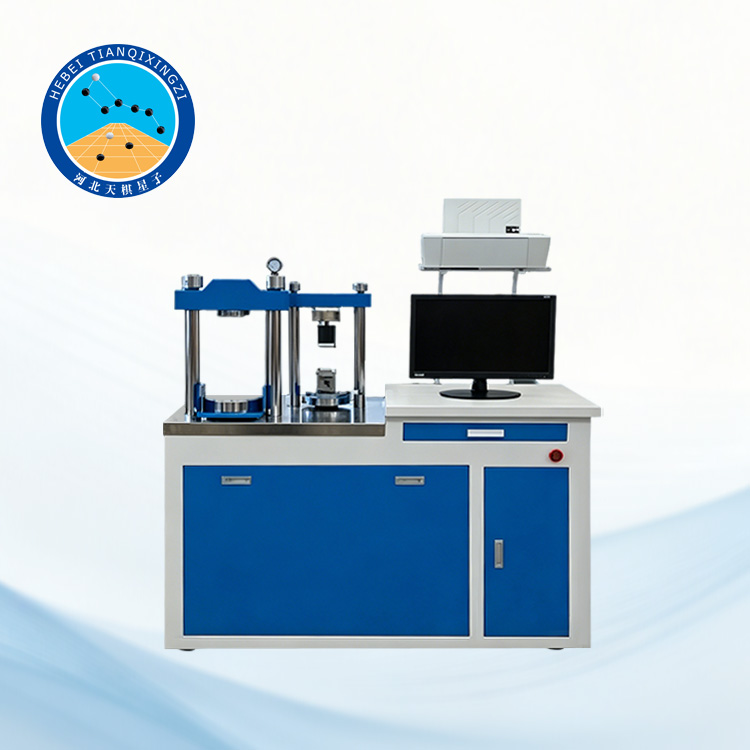

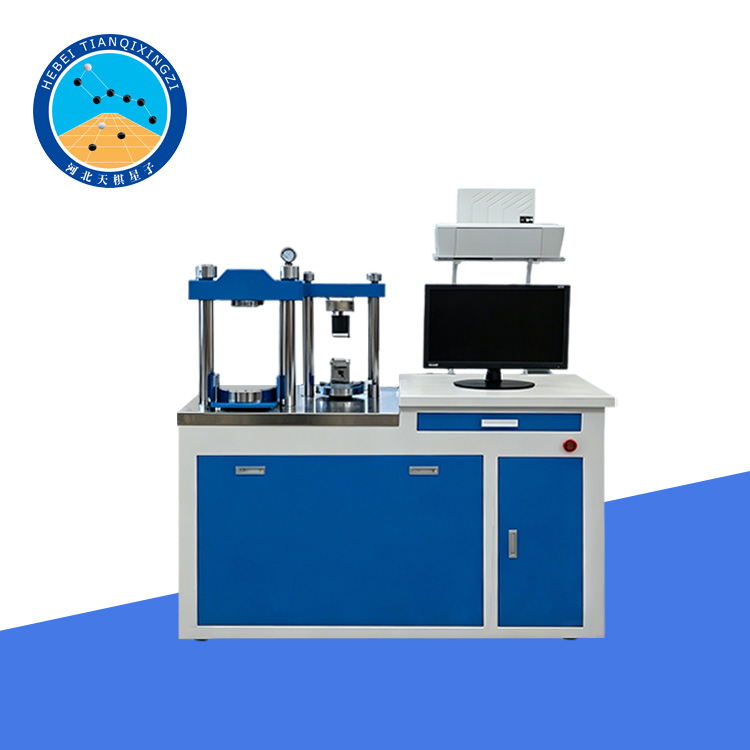

Máquina de Compresión y Flexión de Cemento de Esfuerzo Constante

Modelo: TDYE-300DZ

I. Introducción del producto

La máquina de ensayo de flexión y compresión de cemento ha sido desarrollada y fabricada de acuerdo con los requisitos de JT/T 946-2014 “Materiales (agentes) de inyección para conductos pretensados en ingeniería de carreteras”, emitido por el Ministerio de Transporte de la República Popular China, específicamente la sección 4.2 “Propiedades de la pasta de cemento”.Esta máquina de ensayo es adecuada para determinar la resistencia a la flexión de probetas de hormigón de 100×100×400 mm y 150×150×550 mm, así como la resistencia a la compresión del cemento, mortero y otros materiales de construcción.

Normas internacionales de referencia o aplicables: ASTM C109, EN 196-1, ISO 679, ASTM C1107, ISO 7500-1, ASTM E4.

II. Parámetros técnicos

1. Capacidad de carga: 300 kN

2. Clase de precisión: Clase 1

3. Rango de medición de fuerza: 30–300 kN

4. Resolución mínima: 0,1 kN

5. Tensión de funcionamiento del instrumento: 220 V ±10 %

6. Tensión de funcionamiento del motor: 380 V ±10 %

7. Potencia del motor: 0,75 kW

8. Error relativo de la indicación: ±1 %

9. Presión hidráulica: 25 MPa

10. Diámetro del rodillo de soporte de flexión: Φ30 mm

11. Distancia vertical libre entre los rodillos de flexión superior e inferior: Φ165 mm

12. Distancia entre centros de los rodillos antiflexión superiores: 150 mm

13. Distancia entre centros de los rodillos antivibración inferiores: 450 mm

14. Diámetro de la placa de presión: Φ160 mm

15. Distancia libre entre las placas de presión superior e inferior: 180 mm

16. Diámetro del pistón × carrera: Φ125 × 100 mm

17. Dimensiones totales: 840 × 530 × 1450 mm

18. Peso neto: 400 kg

III. Características

Diseño de doble función para ensayos de resistencia a la flexión y a la compresión;

El sistema de carga hidráulica garantiza una aplicación de fuerza estable y uniforme;

Modo de carga de tensión constante para una alta precisión en los ensayos;

Medición de carga de alta precisión con visualización digital en tiempo real;

Fácil manejo con control automatizado del proceso de prueba;

Gran rigidez estructural para un rendimiento estable a largo plazo;

Ideal para aplicaciones de laboratorio e inspección de calidad;

Sistema opcional de adquisición e impresión de datos por ordenador.

IV. Principio de funcionamiento (breve)

La máquina aplica presión hidráulica mediante un sistema de pistones para generar una carga controlada sobre la muestra. La carga se transmite a través de placas de compresión o rodillos de flexión, y el sistema mide continuamente la fuerza y la deformación para determinar las propiedades de resistencia del material.
