La calidad de las muestras de núcleos de mezclas asfálticas afecta directamente los resultados experimentales posteriores, especialmente para muestras de diámetro pequeño. La mayoría de las máquinas de perforación de núcleos existentes en el mercado son manuales, lo que da como resultado velocidades de perforación de núcleos desiguales, lo que afecta la calidad de la superficie de las muestras de núcleos y la tasa de éxito de la perforación de núcleos.

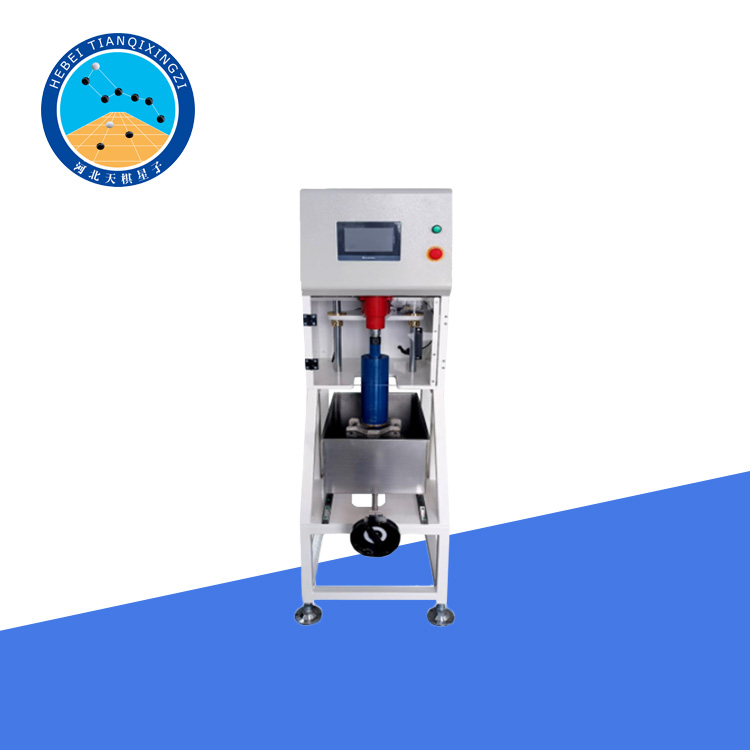

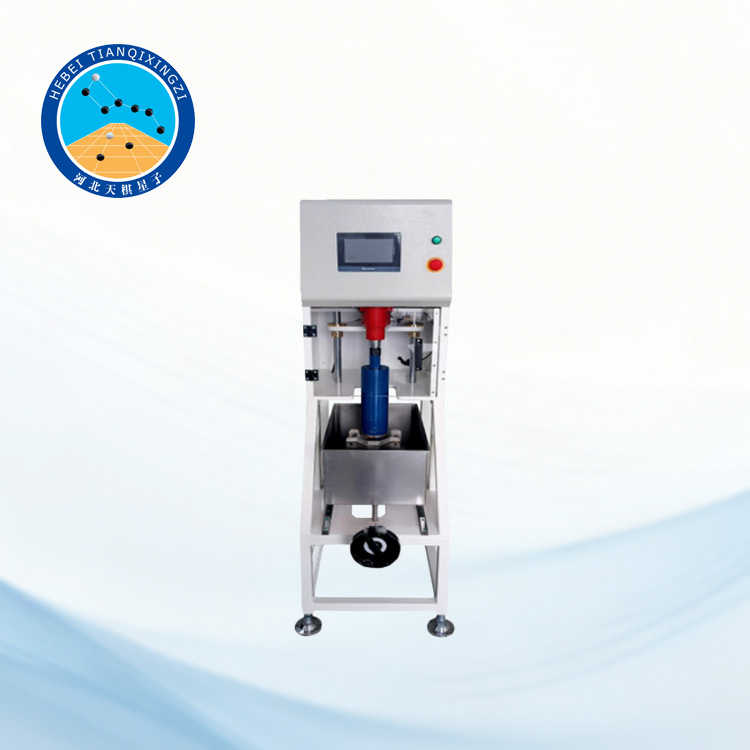

Máquina perforadora de mezcla asfáltica con pantalla táctil

Modelo: LQJHX-2

I. Presentación del producto

El taladro de núcleo de mezcla asfáltica completamente automático se utiliza principalmente para el muestreo de núcleos de muestras de laboratorio. Es un dispositivo con velocidad de muestreo de núcleo automática controlada por un motor. Puede perforar muestras de núcleos de varios diámetros. El valor de la velocidad de muestreo de núcleo se puede configurar manualmente para diferentes tipos de mezclas y tamaños de muestras de núcleo. Este equipo mejora la calidad de las muestras de núcleo al tiempo que aumenta la eficiencia del trabajo de los operadores.

II. Características del producto

1. Controlador industrial con pantalla táctil de alta definición que permite ajustar directamente la velocidad de extracción del núcleo.

2. La dirección de extracción del núcleo se guía mediante un sistema de tres ejes para garantizar la estabilidad de la broca durante el proceso.

3. La ranura de montaje de la muestra es móvil, lo que facilita la carga y descarga de la muestra y el reemplazo de los accesorios.

4. Seleccione diferentes fijaciones para asegurar las muestras cilíndricas y rectangulares.

5. Para muestras de módulo dinámico, se recomienda utilizar un equipo de extracción de testigos. Las muestras de testigos deben tener una desviación de diámetro no superior a 0,2 en todo el rango de altura de la muestra.

6. Para muestras cuboides, se pueden perforar varios núcleos con una sola operación de sujeción.

7. Se ha aumentado la altura de la ranura de montaje de la muestra para evitar salpicaduras de agua de refrigeración y residuos.

III. Parámetros técnicos

Velocidad de rotación de la broca: 650 r/min

Velocidad de avance de la broca: 0-100 mm/min

Dimensiones de la muestra cilíndrica fija: Φ100 mm a φ150 mm

Cúboide fijo máximo

Dimensiones de la muestra: 450 mm x 150 mm x 180 mm

Alimentación: 220 V 50 Hz

Potencia: 6 kW

Dimensiones externas: 920 x 500 x 1800 mm

Peso: 120 kg
