El compactador giratorio para mezclas asfálticas se utiliza para preparar muestras de mezcla asfáltica de alta densidad mediante una compactación giratoria precisa, lo que garantiza una distribución uniforme de los huecos y una simulación exacta de las condiciones del pavimento en campo. Se aplica ampliamente en ensayos de laboratorio para el diseño de mezclas Superpave, la evaluación del rendimiento y el control de calidad de los materiales asfálticos.

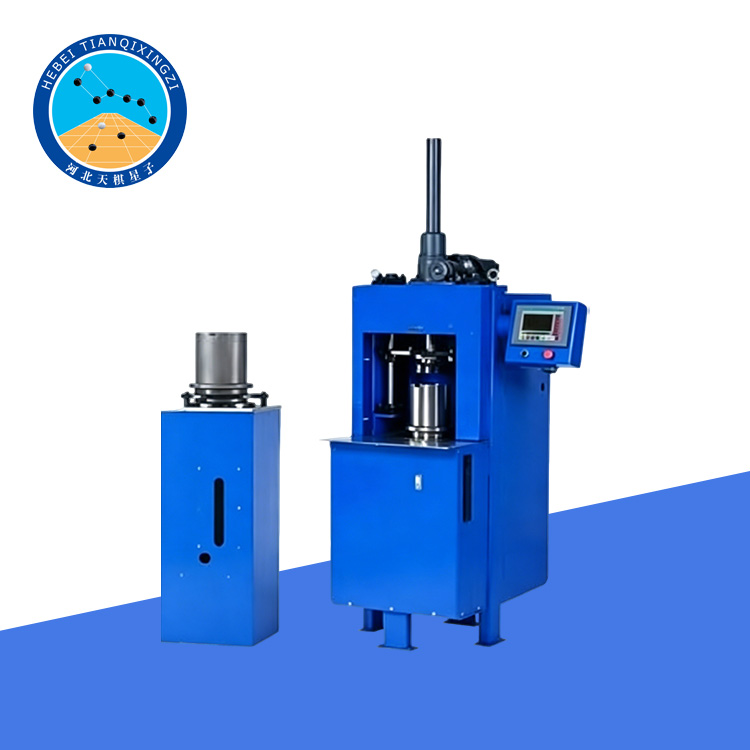

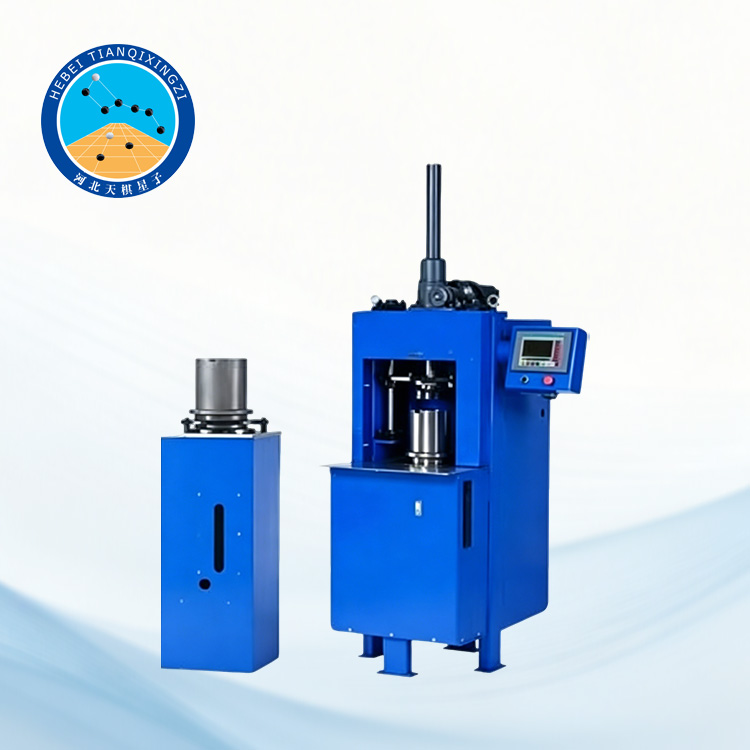

Compactador giratorio de mezcla asfáltica

Modelo: TD736-3

I. Introducción del producto

El compactador giratorio de mezcla asfáltica es un instrumento de ensayo especializado diseñado y fabricado de acuerdo con la norma china de la industria del transporte JT/T 724-2008 “Compactador giratorio”, la norma industrial JTG 3410-2025 “Métodos de ensayo estándar de asfalto y mezcla asfáltica para ingeniería de carreteras” (T0736-2011) y con referencia a la norma internacional AASHTO T312.

Este equipo emplea el método de compactación giratoria para preparar probetas cilíndricas de mezcla asfáltica con diámetros de φ100 mm o φ150 mm. Se utiliza ampliamente en ensayos de laboratorio para determinar las propiedades físicas y mecánicas de las mezclas asfálticas, y constituye un dispositivo esencial para la preparación de probetas en ensayos de materiales y diseño de mezclas para la ingeniería de carreteras.

II. Principales características técnicas

1. Este instrumento cumple con la norma SPERPAVE de la Agencia Federal de Higiene y Protección Ambiental (FHWA) y puede operar de forma segura y fiable bajo una presión de compactación y un ángulo de rotación determinados.

2. Este instrumento utiliza un PLC Siemens de Alemania como núcleo de su sistema de control. El sistema cuenta con funciones de protección integrales y es capaz de operar en condiciones de trabajo complejas.

3. Este instrumento utiliza una pantalla táctil industrial de 7 pulgadas como interfaz hombre-máquina. La interfaz es clara y de alta visibilidad, la configuración de los parámetros operativos es sencilla y los datos del proceso se muestran en tiempo real. Los datos de prueba se pueden guardar en formato Excel y descargar a una unidad flash USB.

4. Este instrumento está diseñado y fabricado tomando como referencia equipos importados; su dispositivo de presión, sensores, rodamientos y demás componentes clave son productos originales importados.

5. Este instrumento ha sido probado por organismos nacionales autorizados pertinentes, y los resultados de las pruebas son consistentes con equipos importados similares, lo que demuestra un rendimiento estable. Se considera una alternativa viable a productos importados similares.

6. El método de carga utiliza un actuador eléctrico, lo que resulta en una respuesta rápida.

7. La interfaz de operación está disponible en chino e inglés, y se puede cambiar entre ambos idiomas.

III. Principales parámetros e indicadores técnicos

1. Rango de presión: (100～1000) kPa, ajustable continuamente

2. Precisión de presión: Menos de ±60 kPa (1 a 5 ciclos de compactación), menos de ±18 kPa (más de 5 ciclos de compactación)

3. Ciclos de rotación: Rotación hacia adelante (según el ángulo de compactación establecido): 0 a 1000 veces; rotación hacia atrás (ángulo de compactación de 0°): 0 a 500 veces

4. Rango del ángulo de compactación rotacional: 0,5°～2,0°, con incrementos de 0,01° (ángulo interno calibrado de fábrica a 1,16°±0,02°).

5. Precisión del ángulo de compactación rotacional (ángulo interno): inferior a ±0,01°.

6. Rango de desplazamiento de compactación rotacional: (0～300)mm.

7. Rango de altura de la muestra: (50～130) mm

8. Diámetro de la muestra: Ф150 mm (estándar), Ф100 mm (opcional)

9. Precisión del desplazamiento de compactación rotacional: inferior a 0,10 mm

10. Velocidad de rotación: (30 ± 0,5) rpm

11. Dimensiones generales: 900 mm × 900 mm × 1900 mm (largo × ancho × alto)

12. Dimensiones de la caja de embalaje exterior del instrumento: 1000 mm × 1000 mm × 2000 mm (largo × ancho × alto)

13. Peso del molde: 7,5 kg

14. Peso total: 500 kg

15. Alimentación eléctrica: CA 380 V, 50 Hz, 15 A (sistema trifásico de cuatro hilos, con neutro)
