La máquina de compactación estática para muestras de mezcla asfáltica está diseñada para la preparación precisa de muestras cilíndricas mediante compactación estática, ampliamente utilizada en ensayos de mezclas asfálticas, cemento y suelos. Garantiza una densidad uniforme, alta precisión y un desmoldeo eficiente, lo que la hace ideal para ensayos de resistencia a la compresión y triaxiales en laboratorios, a la vez que mejora la consistencia de los ensayos y la eficiencia general del trabajo.

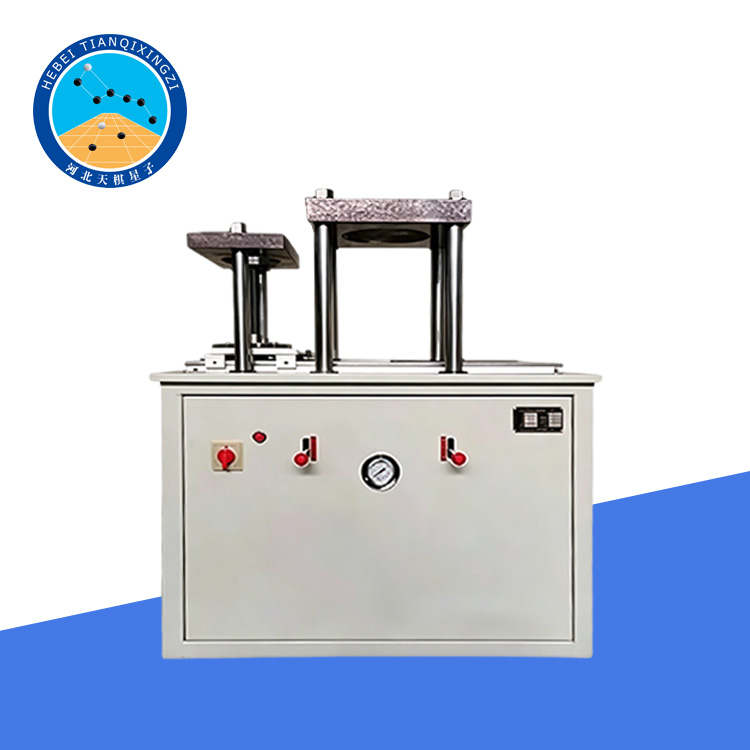

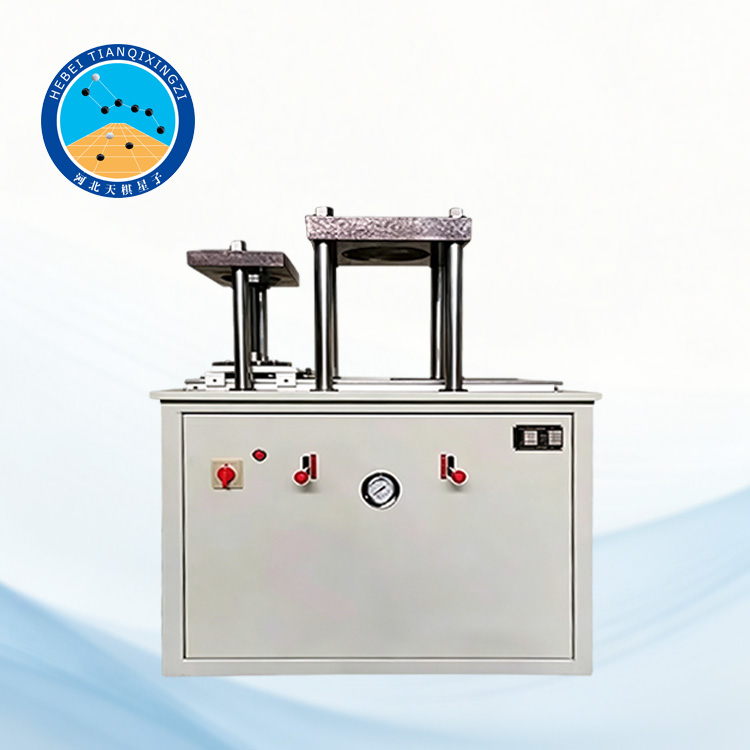

Máquina de compactación estática para probetas de mezcla asfáltica

Modelo: TD704-1

I. Introducción del producto

La máquina de compactación estática para muestras de mezcla asfáltica es un producto de reciente desarrollo y actualización de Hebei Tianqixingzi Inspection Equipment Co., Ltd., diseñado de acuerdo con la norma JTG 3410-2025 sobre métodos de ensayo de asfalto y mezcla asfáltica para ingeniería vial (T0704-2011). Desde su lanzamiento, ha sido ampliamente reconocida por los usuarios por su rendimiento estable, facilidad de operación y estructura bien diseñada. Este modelo integra las funciones de compactación y desmoldeo, ofreciendo alta eficiencia y fiabilidad.

Esta máquina se utiliza principalmente para la compactación estática y el desmoldeo de probetas cilíndricas en ensayos de resistencia a la compresión y ensayos triaxiales. También puede aplicarse al desmoldeo de probetas de suelo calcáreo, hormigón y otros materiales compuestos, lo que la convierte en una solución versátil para la preparación de muestras de laboratorio.

II. Parámetros técnicos:

1. Parámetros de la unidad principal:

1) Altura de carrera: 250 mm

2) Altura de preparación de la muestra: 250 mm

3) Longitud de desmoldeo: 250 mm

4) Fuerza: 200 kN

5) Velocidad de elevación: 170 mm/min

6) Velocidad de caída: 200 mm/min

7) Distancia de recorrido: 250 mm

8) Tensión nominal: 380 V

9) Carga: 300 kN

10) Peso total: 180 kg

2. Parámetros del molde:

1) Molde cilíndrico para prueba de compresión:

Dimensiones: Diámetro interior 100 mm * Altura 180 mm * Espesor de pared 6 mm

Diámetros de los indentadores superior e inferior: 100 mm, altura del indentador superior 50 mm, altura del indentador inferior 90 mm.

2) Molde cilíndrico para ensayo triaxial:

Dimensiones: Diámetro interior 100 mm * Altura 300 mm * Espesor de pared 8 mm

Diámetros de los indentadores superior e inferior: 100 mm, Altura del indentador superior: 50 mm, Altura del indentador inferior: 90 mm
