Esta máquina utiliza un servomotor para la alimentación y retracción de la herramienta, ofreciendo un amplio rango de velocidad, alta precisión de control, bajo nivel de ruido y un funcionamiento fiable. Permite un ajuste de velocidad milimétrico, con un rango de 10 a 1000 mm/min. La pantalla LCD muestra la velocidad en milímetros/min, lo que facilita enormemente la operación. Los botones retroiluminados permiten una clara visibilidad del estado de la máquina.

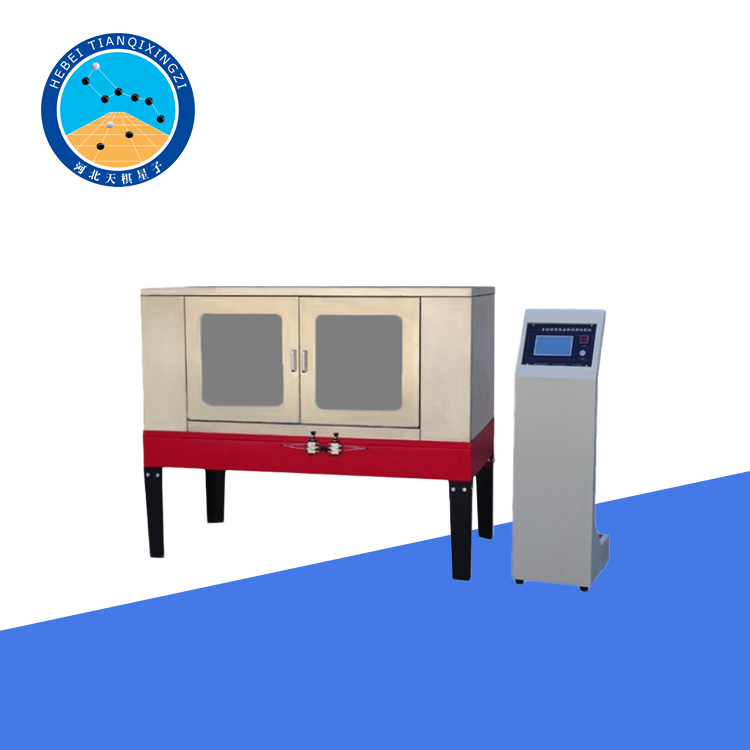

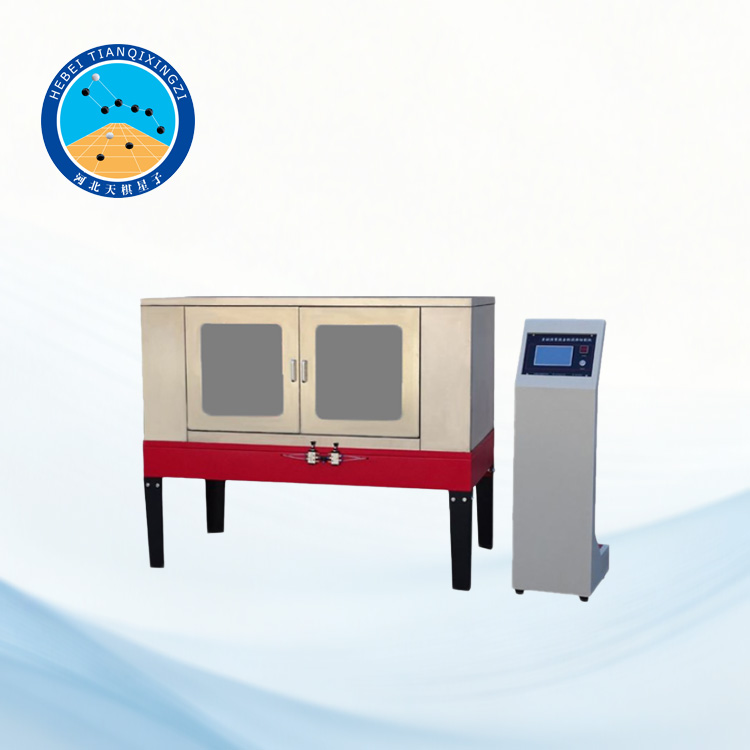

Máquina cortadora de mezcla asfáltica

Modelo: LQJHV-8

I. Presentación del producto

La máquina cortadora de losas de mezcla asfáltica completamente automática es una máquina cortadora profesional desarrollada y fabricada por nuestra fábrica con referencia a tecnología extranjera. Es adecuada para cortar pequeñas muestras prismáticas de muestras laminadas en rodillo de mezcla asfáltica para su uso en pruebas de flexión de mezcla asfáltica.

Este producto cumple con las normas ASTM y EN, y satisface los requisitos para el corte de especímenes prismáticos utilizando una máquina de corte según T0703-2025 "Métodos para la Preparación de Especímenes de Mezcla Asfáltica (Método de Rodillo)" de la norma del Ministerio de Transporte JTG 3410-2025 "Procedimientos de Ensayo para Asfalto y Mezclas Asfálticas en Ingeniería de Carreteras".

II.Introducción detallada:

Este sistema de preparación está diseñado para un corte rápido y preciso de muestras:

Este sistema cuenta con un conjunto completo de dispositivos interconectados para garantizar la seguridad de los operadores:

1. Al iniciar el corte de una muestra, la hoja de sierra avanza automáticamente; tras el corte, regresa automáticamente a su posición inicial.

2. Los operadores pueden seleccionar la velocidad de corte más adecuada según las diferentes piezas de ensayo y volúmenes de producción.

3. Al cortar muestras prismáticas, el operador controlará las abrazaderas neumáticas para la fijación; al cortar muestras cilíndricas, utilizará abrazaderas manuales para la fijación.

4. Se instala un dispositivo de corte de intervalo simple en la ubicación de la muestra, que puede cortar muestras de vigas pequeñas con un ancho de 250 mm, una altura de 30 mm y una altura de 35 mm sin medición. También se pueden utilizar otras muestras de vigas pequeñas del mismo tamaño.

5. El soporte cilíndrico para muestras minimiza los daños a las muestras durante el corte, manteniéndolas firmemente en su lugar durante el proceso.

6. El uso de tubos de PVC para proteger las muestras cilíndricas permite lograr un corte óptimo.

7. Equipado con un sistema de ajuste de presión neumática controlado electrónicamente para el posicionamiento de la muestra, lo que garantiza una longitud de corte de 150 mm y una superficie de corte perfectamente paralela.

8. El sistema es adecuado para muestras cilíndricas de 100 mm de diámetro y permite cortar muestras de hasta 100 mm de longitud con rapidez y precisión.

9. Está equipado con una cubierta antipolvo para evitar que el agua de refrigeración y el polvo salpiquen, y cuenta con una fuente de aire silenciosa.

III.Principales parámetros técnicos:

1. Alimentación: Unidad principal 380 V/50 Hz, bomba de aire 220 V

2. Diámetro de la hoja de sierra: 500 mm

3. Profundidad de corte: Hasta 150 mm

4. Longitud máxima de corte: 350 mm

5. Suministro de gas: (muestra fija) 700 kPa min

6. Dimensiones: 152 x 85 x 94 cm

7. Peso: 260 kg
