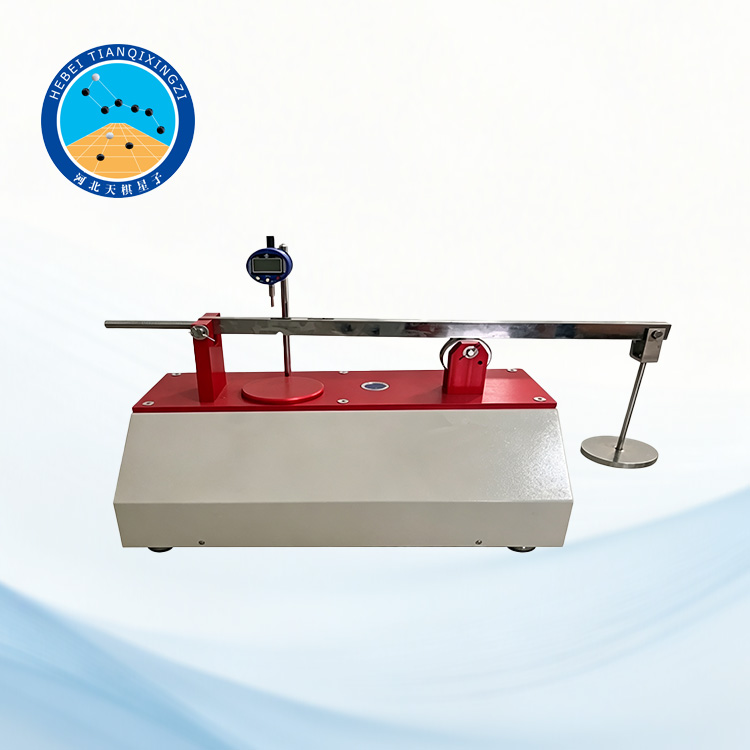

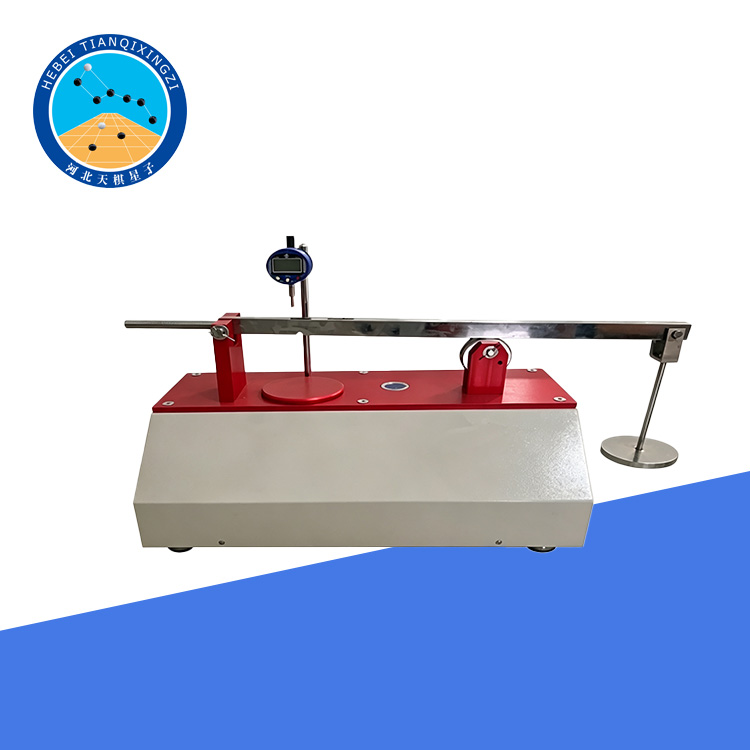

El medidor de espesor de geosintéticos/probador de espesor de geotextiles está diseñado para medir con precisión el espesor de geotextiles, geocompuestos y otros materiales geosintéticos bajo una presión específica. Gracias a sus pesas de carga de precisión, un indicador de cuadrante de alta resolución y una placa de referencia estable, proporciona mediciones de espesor fiables para ensayos de laboratorio y control de calidad de materiales geosintéticos.

Medidor de Espesor de Geosintéticos | Probador de Espesor de Geotextiles

Modelo: TD1121-1

1. Ámbito de aplicación

Este método especifica el procedimiento de ensayo para determinar el espesor de geotextiles y productos relacionados bajo presiones específicas. Es aplicable a geotextiles y geotextiles compuestos.

2. Normas aplicables

JTG E50-2006, Métodos de ensayo para geosintéticos utilizados en ingeniería vial

GB 8170, Reglas para el redondeo de valores numéricos

Normas de referencia: ISO 9863-1:2016, ASTM D5199

3. Parámetros técnicos

3.1 Peso muerto del prensatelas: 5 N; presión aplicada: 2 kPa

3.2 Peso combinado del prensatelas + Peso A: 50 N; presión aplicada: 20 kPa

3.3 Peso combinado del prensatelas + Pesos A, B, C y D: 500 N; presión aplicada: 200 kPa

Nota: Relación de palanca: 1:5

4. Definiciones de las pruebas

Espesor: Distancia entre las dos superficies opuestas de una muestra de geotextil sometida a una presión específica.

Espesor nominal: Espesor de una muestra medido bajo una presión de 2 kPa.

5. Descripción de la estructura del instrumento

5.1 Placa de referencia: El área de la placa de referencia debe ser mayor que el doble del área del prensatelas.

5.2 Prensatelas: El prensatelas tiene un área de 25 cm² y un peso de 5 N, aplicando una presión de 2 kPa ± 0,01 kPa sobre la muestra.

5.3 Pesas: El peso total de las pesas para la medición del espesor nominal es de 500 N.

5.4 Indicador de cuadrante: Graduación mínima: 0,01 mm.

5.5 Cronómetro: Graduación mínima: 0,1 s. (No incluido; suministrado por el usuario).

6. Procedimiento de prueba

1) Muestreo:

Tomar muestras de acuerdo con los requisitos pertinentes de la norma T1101-2006 de la JTG E50-2006, Métodos de ensayo para geosintéticos utilizados en ingeniería vial.

2) Acondicionamiento y tratamiento de humedad de las probetas:

Acondicionar las probetas de acuerdo con los requisitos especificados en la cláusula 5 de la norma T1101-2006 de la JTG E50-2006, Métodos de ensayo para geosintéticos utilizados en ingeniería vial.

3) Preparación de las probetas:

Además de cumplir con los requisitos pertinentes de la norma T1101-2006, corte 10 probetas representativas. El tamaño de cada probeta no debe ser menor que el área de la placa de referencia.

4) Determinación del espesor nominal bajo una presión de 2 kPa:

Limpie la placa de referencia y el prensatelas de 5 N, coloque el prensatelas sobre la placa de referencia y ajuste el indicador de cuadrante a cero.

Levante el prensatelas de 5 N y coloque la muestra de forma natural y plana entre la placa de referencia y el prensatelas. Baje suavemente el prensatelas hasta aplicar una presión de 2 kPa ± 0,01 kPa sobre la muestra. Baje la punta de contacto del comparador de cuadrante hasta que toque la muestra y, a continuación, inicie el cronómetro. Tome la lectura después de 30 s, con una precisión de 0,01 mm.

Repita el procedimiento anterior para completar la prueba con las 10 muestras.

Si es necesario, seleccione las pesas adecuadas para aplicar una presión de 20 kPa ± 0,1 kPa y determine el espesor de la muestra bajo dicha presión.

Si es necesario, seleccione las pesas adecuadas para aplicar una presión de 200 kPa ± 1 kPa y determine el espesor de la muestra bajo dicha presión.

7. Resultados de la prueba

1) Calcule el espesor medio aritmético δ de las 10 muestras medidas bajo la misma presión, expresado en milímetros. Calcule el resultado con tres decimales y redondee a dos decimales según la norma GB 8170.

2) Si es necesario, calcule la desviación estándar σ y el coeficiente de variación CV. La desviación estándar σ y el coeficiente de variación CV se calcularán de acuerdo con los requisitos de la norma T1102-2006 de esta especificación.

8. Informe de prueba

El informe de ensayo deberá incluir la siguiente información:

(1) Nombre y especificaciones de las muestras de ensayo;

(2) Presión aplicada durante el ensayo y dimensiones del prensatelas;

(3) Resultados del ensayo;

(4) Condiciones atmosféricas durante el ensayo;

(5) Fecha del ensayo y personal que lo realizó;

(6) Cualquier otra información que deba reportarse según el procedimiento de ensayo;

(7) Una descripción detallada de cualquier desviación del procedimiento de ensayo especificado.
