El probador de resistencia al estallido de geotextiles está diseñado para determinar la resistencia al estallido de los geotextiles mediante el método de diafragma elástico. Equipado con un panel de control LCD, un sensor de presión de alta precisión, control automático de la presión, un sistema de ensayo de dos estaciones y un eficiente sistema de suministro de agua, proporciona resultados de ensayo precisos, estables y fiables, además de un funcionamiento sencillo. Es adecuado para laboratorios, organismos de inspección de calidad, institutos de investigación y fabricantes de geotextiles.

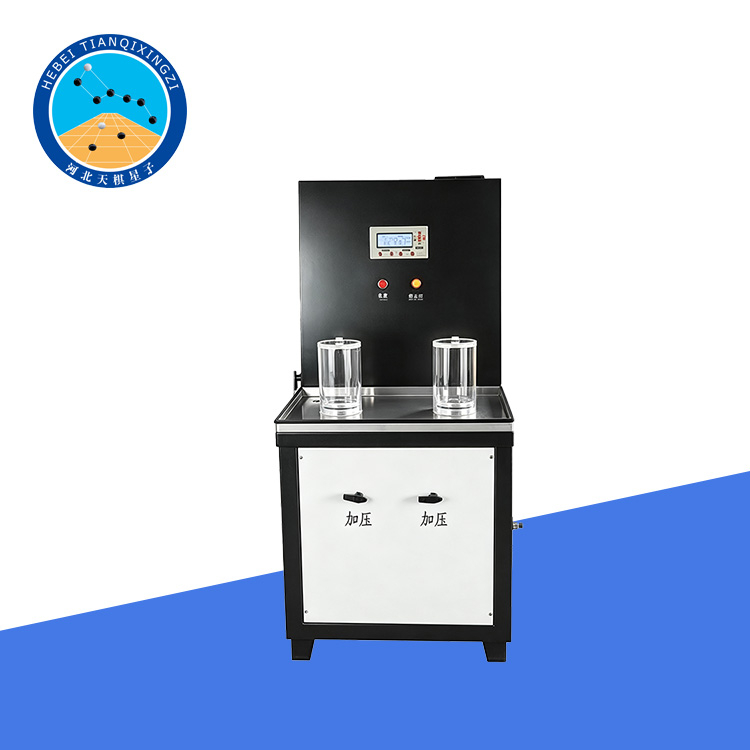

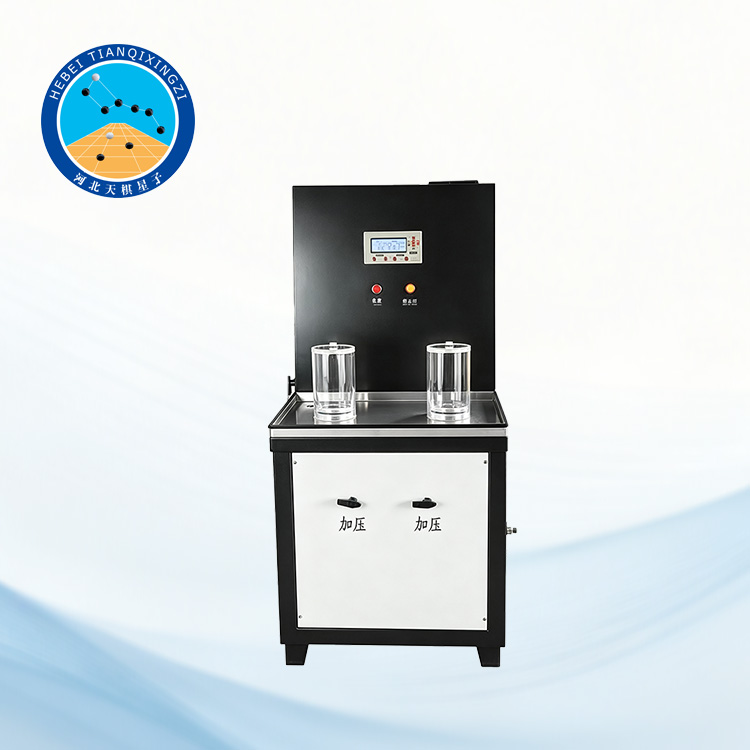

Probador de Resistencia al Estallido de Geomembranas

Modelo: TD-YT1212

I. Introducción del producto

Este instrumento está diseñado de acuerdo con las normas SL/T 235-1999 y GB/T 7742-1987, Textiles — Determinación de la resistencia al estallido y la distensión al estallido — Método del diafragma elástico. Es adecuado para determinar la resistencia al estallido de geotextiles y se caracteriza por su rendimiento estable, fácil manejo y uso práctico.

Normas de referencia: ASTM D3786/D3786M, ISO 13938-1:2019

II. Características del producto

1. Panel de control LCD

El panel de control LCD ofrece funciones como presión preestablecida, temporización automática, control automático de presión constante, compensación automática de presión, almacenamiento de datos y puesta a cero.

2. Amplia mesa de trabajo de acero inoxidable

La amplia mesa de trabajo de acero inoxidable es resistente a la oxidación y la corrosión, proporcionando una superficie de trabajo cómoda y duradera para las pruebas.

3. Sensor de presión de alta precisión

El sensor de presión de alta precisión integrado ofrece alta sensibilidad y resultados de medición exactos.

4. Abrazaderas de aluminio de grado aeronáutico

Las abrazaderas de aluminio de grado aeronáutico proporcionan una sujeción segura de la muestra, excelente resistencia a la corrosión y una larga vida útil.

5. Pruebas en dos estaciones

El instrumento puede realizar pruebas con dos muestras simultáneamente, lo que mejora la eficiencia y la productividad de las pruebas.

6. Válvulas de control de presión duales

Equipado con dos válvulas de control de presión independientes, que permiten un ajuste manual de la presión para cada conjunto de muestras.

7. Recolector de agua de acrílico transparente

El colector de agua está fabricado en plexiglás, un material altamente transparente que facilita la observación experimental.

8. Bomba de agua de alta eficiencia integrada

La bomba de agua de alta eficiencia integrada permite el suministro automático de agua al conectarse a una fuente de agua.

9. Salida de drenaje

El instrumento cuenta con una salida de drenaje específica para facilitar la evacuación del agua después de las pruebas.

III. Parámetros técnicos

1. Precisión de medición: ±0,5 %

2. Caudal de entrada: 100 mL/min

3. Diámetro del colector de agua: Φ30,5 mm

4. Presión máxima: 2,5 MPa

5. Tamaño de la muestra: Φ55 mm

6. Dimensiones generales: 830 × 830 × 1500 mm

7. Alimentación: CA 380 V, 50 Hz

8. Peso: 80 kg

IV. Principio de ensayo

La muestra se sujeta firmemente entre las abrazaderas superior e inferior, con un diafragma elástico colocado debajo. Se aplica gradualmente presión de agua al diafragma, lo que provoca la deformación de la muestra y su posterior rotura. La presión máxima alcanzada en el momento de la rotura se registra como la resistencia a la rotura. Los resultados de la prueba pueden utilizarse para evaluar la resistencia mecánica y el comportamiento ante la rotura de los geotextiles.

V. Aplicaciones

El probador de resistencia al estallido de geotextiles es adecuado para ensayar geotextiles tejidos y no tejidos utilizados en filtración, drenaje, separación, refuerzo, control de la erosión y otras aplicaciones de ingeniería civil. Es ampliamente utilizado por fabricantes de geotextiles, laboratorios de materiales de construcción, institutos de investigación, universidades y organizaciones de ensayos independientes.

VI. Elementos de ensayo

El instrumento puede utilizarse para evaluar:

Resistencia al estallido de geotextiles;

Resistencia al estallido de geotextiles;

Presión de estallido;

Rendimiento ante el estallido;

Distensión al estallido;

Resistencia a la presión de los materiales geotextiles.

VII. Aplicaciones típicas

El instrumento puede utilizarse para el control de calidad y la evaluación del rendimiento de geotextiles en:

Ingeniería vial y ferroviaria;

Vertederos y proyectos de protección ambiental;

Sistemas de drenaje y filtración;

Ingeniería hidráulica;

Control de la erosión;

Estructuras de suelo reforzado;

Investigación y desarrollo de materiales geosintéticos.
