El probador de permeabilidad de GCL de bentonita sódica es adecuado para determinar la conductividad hidráulica y el rendimiento de filtración de mantas impermeables de bentonita sódica y otros revestimientos de arcilla geosintética (GCL). Es adecuado para su uso en laboratorios, instituciones de inspección de calidad, institutos de investigación, universidades y fabricantes de materiales geosintéticos.

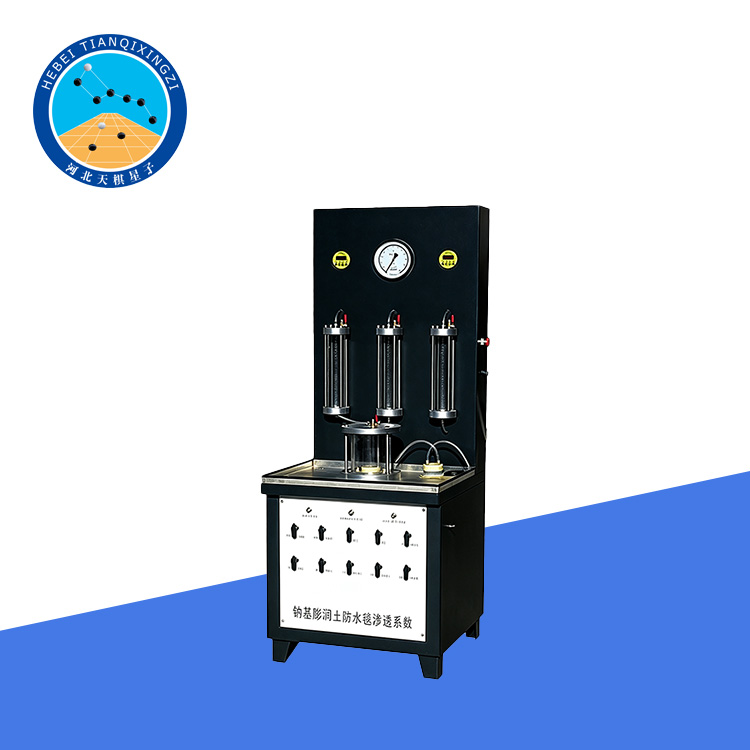

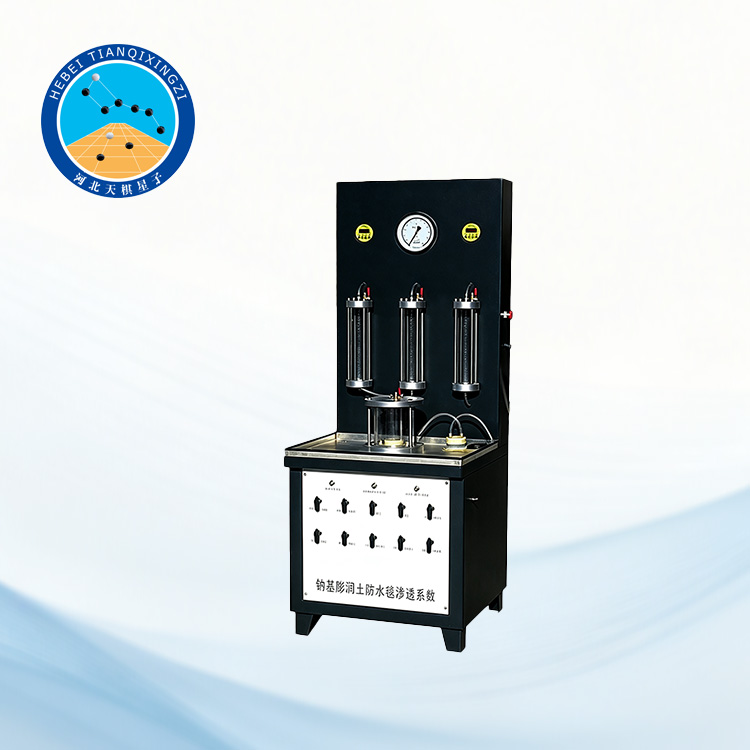

Probador de Permeabilidad de GCL de Bentonita Sódica

Modelo: TD-1208

I. Introducción del producto

Diseñado de acuerdo con la norma JG/T 193-2006, este equipo se utiliza para determinar la conductividad hidráulica de mantas impermeables de bentonita sódica (revestimientos de arcilla geosintética, GCL) bajo una diferencia de presión hidráulica especificada. Mide el caudal que atraviesa la probeta durante un período determinado y el espesor de la probeta bajo el gradiente hidráulico establecido, y calcula la conductividad hidráulica en función de los resultados obtenidos.

Normas de referencia: ASTM D6766-25, ASTM D5887/D5887M

II. Características del producto

1. Equipado con un manómetro de alta precisión para preajustar la presión en la celda de permeación y el depósito aguas arriba, con compensación automática y control preciso de la presión.

2. Equipado con depósitos de acrílico transparente con excelente hermeticidad para facilitar la observación durante las pruebas.

3. Equipado con válvulas de control específicas para regular de forma independiente la entrada de aire, la entrada de agua y el drenaje de la celda de permeación y los depósitos aguas arriba y aguas abajo.

4. Utiliza conexiones de cobre puro para mayor durabilidad y larga vida útil.

5. Equipado con válvulas de control de presión para un ajuste manual sencillo de la presión para cada conjunto de muestras.

6. Suministro automático de agua.

III. Parámetros técnicos

1. Tamaño de la muestra: Ø70 mm

2. Fuerza máxima de prueba: 100 kPa

3. Dimensiones generales: 820 x 730 x 1850 mm

4. Peso: 100 kg

5. Diámetro interior de los tanques de almacenamiento aguas arriba y aguas abajo: 60 mm

IV. Principio de la prueba

La probeta de GCL de bentonita sódica se instala en la celda de permeabilidad y se somete a una diferencia de presión hidráulica especificada. El agua atraviesa la probeta bajo condiciones de presión controladas. Se miden el caudal de permeación y el espesor de la probeta, y la conductividad hidráulica se calcula en función de los datos obtenidos y de las condiciones de ensayo.

V. Elementos de Ensayo

Conductividad hidráulica de GCL;

Caudal de permeación;

Espesor de la probeta;

Rendimiento de filtración;

Permeabilidad al agua de mantas impermeables de bentonita sódica.

VI. Ventajas clave

1. Control preciso de la presión: Los componentes de control de presión de alta precisión garantizan una presión de prueba estable y exacta.

2. Observación visual: Los depósitos transparentes permiten observar fácilmente los niveles de agua y las condiciones de la prueba.

3. Control independiente: La entrada de aire, el suministro de agua y el drenaje se pueden controlar de forma independiente para una operación flexible.

4. Suministro automático de agua: El sistema de suministro automático de agua simplifica la operación y mejora la eficiencia de las pruebas.

5. Construcción duradera: Los accesorios de cobre de alta calidad y los componentes de control fiables garantizan una larga vida útil.

6. Pruebas de laboratorio: Su diseño compacto y práctico lo hace ideal para pruebas de laboratorio rutinarias y control de calidad.
