El Cortador de Discos para Geosintéticos | Cortador GSM para Geotextiles es una herramienta manual de muestreo diseñada para cortar muestras circulares precisas de geotextiles, geocompuestos y materiales textiles. Con un espesor de corte ajustable, cuchillas reemplazables y una estructura duradera de aleación de aluminio, se utiliza habitualmente junto con una balanza electrónica para preparar muestras destinadas a la determinación de la masa por unidad de superficie (GSM).

Cortador de Discos para Geosintéticos | Cortador GSM para Geotextiles

Modelo: TD1111Q-1

I. Introducción del producto

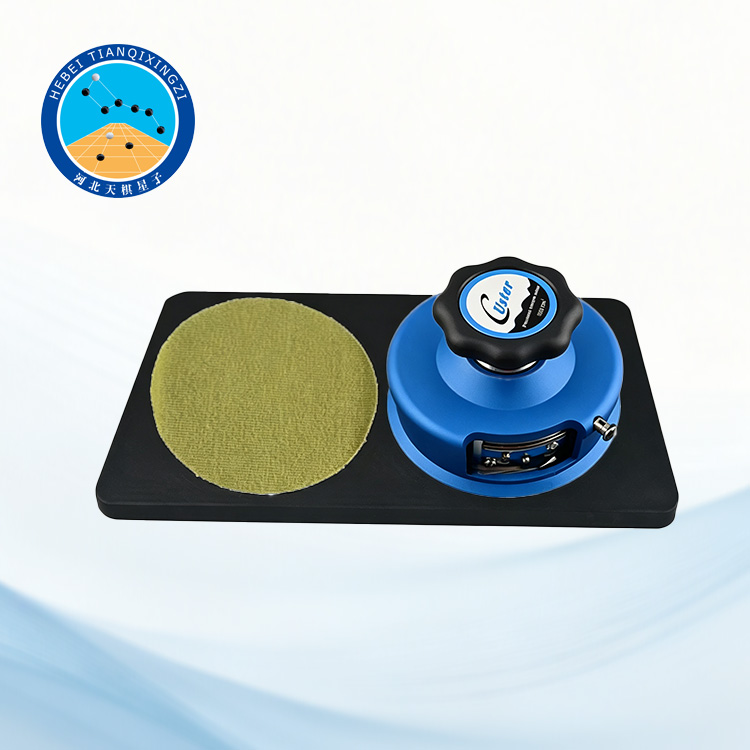

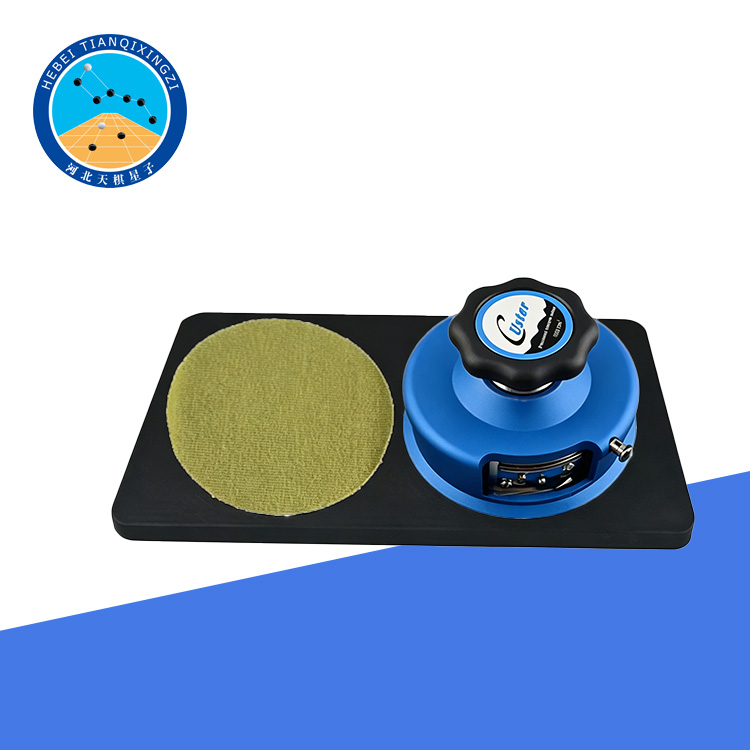

Este cortador de discos para geosintéticos está diseñado para cortar muestras circulares de diversos geotextiles y materiales geocompuestos. Está fabricado mediante estampado de aleación de aluminio y cuenta con una altura de cuchilla ajustable. El cortador de discos se utiliza habitualmente junto con una balanza electrónica para determinar la masa por unidad de superficie (GSM) de los geotextiles.

II. Estructura del producto y principio de funcionamiento

1. Las cuchillas de corte son de doble filo, con cuatro cuchillas distribuidas uniformemente alrededor de la circunferencia a intervalos de 90°. Las cuchillas son reemplazables. Para reemplazar una cuchilla, afloje los cuatro tornillos Phillips de cada una, retire la abrazadera y la cuchilla, e instale una nueva. Vuelva a colocar la abrazadera, asegurándose de que el filo esté orientado en sentido horario y que los cuatro filos estén en el mismo plano. A continuación, apriete los tornillos Phillips.

2. La base del instrumento cuenta con una superficie texturizada antideslizante para sujetar la muestra durante el corte, facilitando el proceso y evitando que se deslice.

3. Debajo del volante estriado se encuentra un dial graduado moleteado que se utiliza para ajustar el grosor de corte. Para ajustar el grosor, afloje el tornillo de bloqueo y gire el dial graduado moleteado en sentido horario para disminuir el grosor de corte o en sentido antihorario para aumentarlo. Ajústelo al grosor deseado y, a continuación, apriete el tornillo de bloqueo.

III. Usos del producto

Se utiliza para cortar a mano muestras redondas de diversos tejidos de lana, mezclas, fibras químicas y tejidos de punto.

IV. Parámetros técnicos

1. Área de muestreo: 100 cm²

2. Grosor de corte: 15 mm

3. Dimensiones totales: Ø160 x 115 mm

4. Peso: 1,5 kg

V. Instrucciones de uso

1. Tome la tela que va a cortar, mida su grosor y ajuste el disco muestreador como se describió anteriormente.

2. Extienda la tela sobre una estera de corcho. Coloque el disco muestreador sobre la tela, sujete la cubierta exterior con una mano y agarre el volante corrugado 1 con la otra, aplicando cierta presión. Luego, gire el volante corrugado en el sentido de las agujas del reloj (ángulo > 90 grados) para cortar la muestra circular.

VI. Ventajas y características

1. Grosor de corte ajustable: La altura ajustable de la cuchilla permite que el muestreador procese muestras de diferentes grosores y garantiza una preparación uniforme de las mismas.

2. Cuchillas reemplazables: Las cuatro cuchillas de doble filo son reemplazables, lo que ayuda a mantener un corte preciso y prolonga la vida útil del instrumento.

3. Corte estable de la muestra: La base texturizada antideslizante mantiene el material firmemente en su lugar durante el corte, reduciendo el movimiento de la muestra y mejorando la precisión del corte.

4. Construcción duradera de aleación de aluminio: El muestreador está fabricado con aleación de aluminio estampada, lo que le confiere una estructura ligera, duradera y resistente a la corrosión para su uso rutinario en laboratorio.

5. Funcionamiento manual sencillo: Su diseño compacto y manual no requiere alimentación externa y permite preparar muestras circulares de forma rápida y cómoda.

6. Adecuado para pruebas de GSM: Al utilizarse con una balanza electrónica, el muestreador permite preparar muestras para determinar la masa por unidad de área (GSM) de geotextiles, tejidos y otros materiales flexibles.

VII. Materiales de solicitud

El muestreador de discos geosintéticos es adecuado para preparar muestras circulares de una amplia gama de materiales flexibles, entre los que se incluyen:

Geotextiles;

Geotextiles no tejidos;

Geotextiles tejidos;

Geocompuestos;

Tejidos de lana;

Tejidos mixtos;

Tejidos de fibra sintética;

Tejidos de punto;

Otros materiales textiles y láminas flexibles.
