El probador de flujo de agua en el plano de geotextiles está diseñado para determinar la capacidad de flujo de agua en el plano, el coeficiente de permeabilidad y la transmisividad hidráulica de los geotextiles bajo condiciones específicas de presión normal y carga hidráulica constante. Es adecuado para evaluar el rendimiento de drenaje y transmisión de agua de los geotextiles y materiales geosintéticos, ofreciendo un funcionamiento estable y resultados de ensayo fiables.

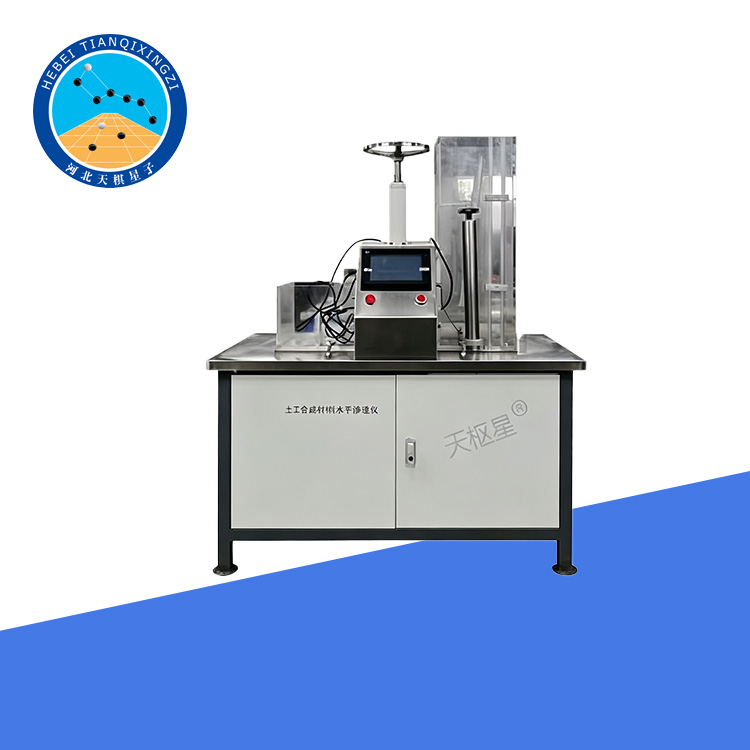

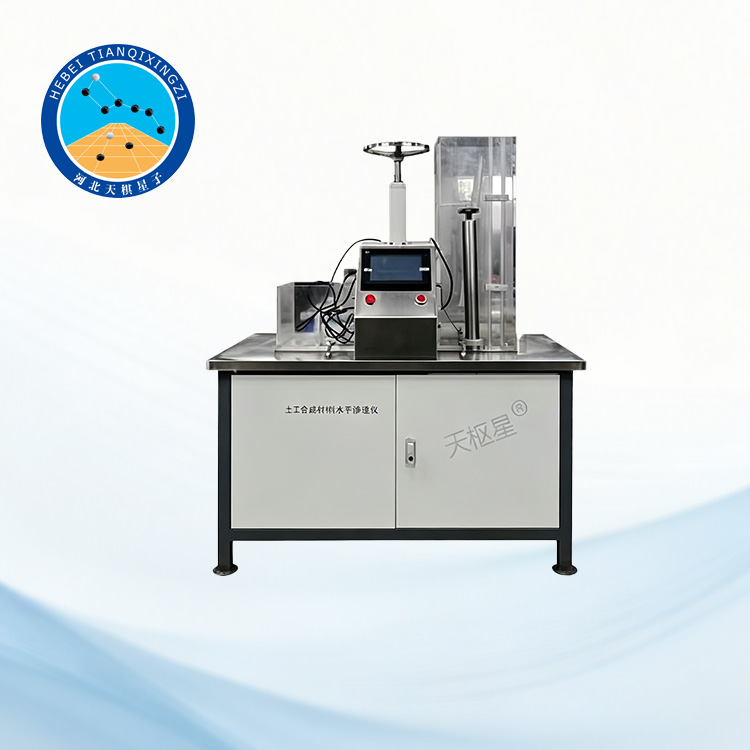

Probador de Flujo de Agua en el Plano de Geotextiles

Modelo: TD17633-1

I. Descripción general del producto

Este instrumento se ha desarrollado y diseñado de acuerdo con los requisitos pertinentes de las normas GB/T 17633-1998, SL/T 235-2012, ISO/FDIS 12958-98E y GB 17642-2008, Geotextiles y productos relacionados con geotextiles: Determinación de la capacidad de flujo de agua en el plano del geotextil.

Es adecuado para determinar el coeficiente de permeabilidad en el plano y la transmisividad hidráulica de geotextiles bajo una presión normal específica y una carga hidráulica constante. El instrumento se caracteriza por su rendimiento estable, funcionamiento fiable y facilidad de uso.

II. Parámetros técnicos

1. Tamaño de la muestra: 100 x 200 mm

2. Rango de presión normal aplicada a la muestra: 10-250 kPa

3. Dimensiones totales: 600 x 1200 x 1500 mm

4. Peso de la máquina: 150 kg

III. Procedimientos Operativos

1.

1) El agua de prueba debe ser desgasificada o destilada.

2) Corte 3 muestras en la dirección de tejido y 3 en la dirección transversal. Si las muestras son delgadas, se deben apilar 2 o 3 capas para la prueba. En este caso, se deben cortar 6 o 9 muestras, respectivamente.

2.

1) Envuelva la muestra en una película de látex o una funda de goma. La muestra debe estar plana y sin arrugas,

sin fugas alrededor del perímetro. Para los tipos de carga directa, instale cuidadosamente las almohadillas superior e inferior de la muestra para asegurar que soporte una presión normal uniforme.

2) Aplique una presión de 2 a 5 kPa para posicionar la muestra. Inyecte inmediatamente agua desgasificada en el recipiente de nivel de agua para eliminar las burbujas de aire de la muestra. La muestra debe estar saturada durante la prueba.

3) Seleccione el gradiente hidráulico según las condiciones del sitio. Si la situación no está clara, elija un gradiente hidráulico no mayor de 1.0.

4) Seleccione al menos tres pruebas de presión según las condiciones del sitio o los requisitos de diseño: una presión ligeramente superior al valor de diseño y otra ligeramente inferior. Aplique la presión normal mínima a la muestra durante 15 minutos. Aumente el nivel de agua en el recipiente hasta alcanzar el gradiente hidráulico requerido. Una vez que el flujo de agua se estabilice, mida el tiempo que tardan 500 centímetros cúbicos de agua en filtrarse o registre la cantidad de agua que pasa en 15 minutos. Realice tres mediciones paralelas para cada gradiente hidráulico.

5) Repita los pasos anteriores con un gradiente hidráulico diferente.

6) Aumente la presión normal y repita los pasos anteriores para completar las pruebas con las presiones normales restantes.

IV. Principio de la prueba

El probador de flujo de agua en el plano de geotextiles determina la capacidad de flujo de agua de un geotextil en el plano del material bajo una presión normal y un gradiente hidráulico específicos. Durante el ensayo, la muestra se satura con agua y se somete a una presión normal controlada. A continuación, se permite que el agua fluya a través de la muestra en su plano bajo una carga hidráulica constante. El caudal se mide una vez que el flujo alcanza una condición estable.

Los resultados del ensayo se pueden utilizar para evaluar el rendimiento de transmisión de agua en el plano, el coeficiente de permeabilidad y la transmisividad hidráulica de los geotextiles bajo diferentes condiciones de presión normal.

V. Características principales

1. Diseñado para ensayos de flujo de agua en el plano de geotextiles y materiales geosintéticos relacionados.

2. Permite realizar ensayos bajo un amplio rango de presiones normales, de 10 a 250 kPa.

3. El método de ensayo a carga constante proporciona condiciones de ensayo estables y repetibles.

4. Adecuado para evaluar el rendimiento de transmisión y drenaje de agua bajo diferentes condiciones de presión.

5. Los procedimientos de ensayo pueden realizarse con diferentes gradientes hidráulicos según las normas aplicables y los requisitos del proyecto.

6. Adecuado para investigación de laboratorio, control de calidad, desarrollo de productos y evaluación del rendimiento de geotextiles.
