El probador de perforación dinámica de geotextiles utiliza el método del cono descendente para evaluar la resistencia a la perforación dinámica de geotextiles y otros materiales geosintéticos. Durante la prueba, la muestra se sujeta firmemente entre los anillos de sujeción y se libera un cono de acero inoxidable desde una altura específica para impactarla. El cono penetra la muestra bajo la fuerza del impacto, formando un orificio.

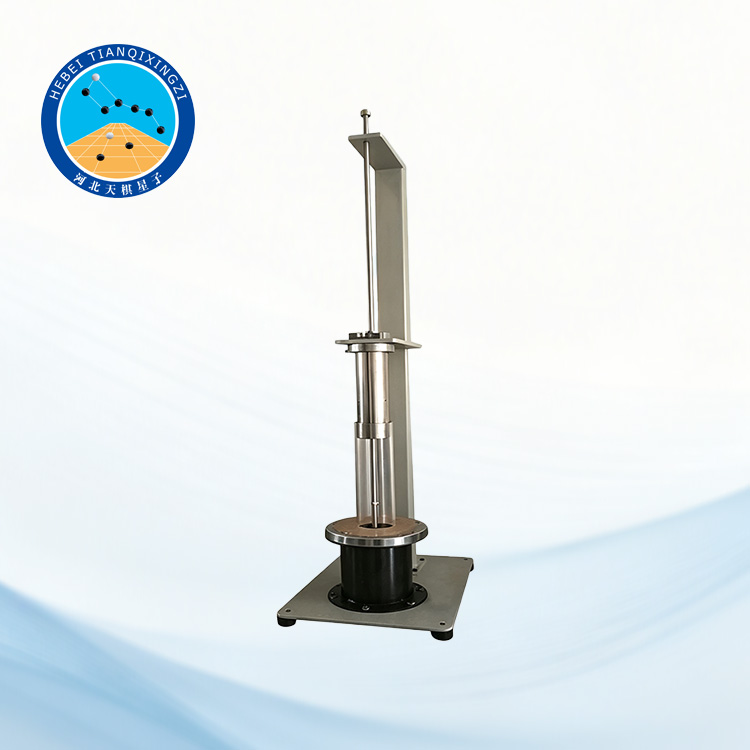

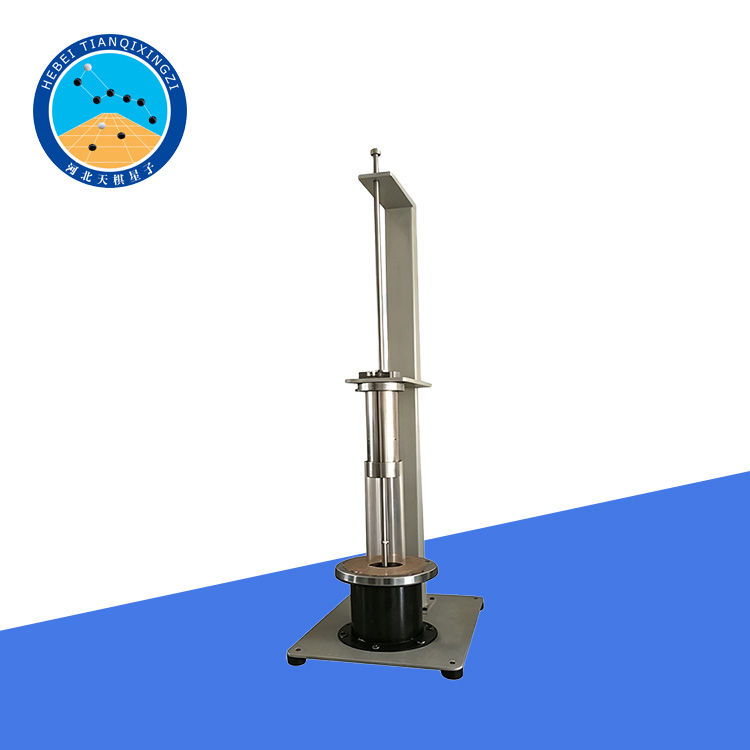

Probador de Perforación Dinámica de Geotextiles | Ensayo de Cono Descendente

Modelo: TDYT-4

I. Introducción del producto

Se utiliza para probar la resistencia de diversos materiales geosintéticos a la penetración de un cono de acero que cae desde una altura específica, evaluando así su resistencia a los daños causados por la caída de rocas.

Normas aplicables: JTG E50, ISO/DIS 13433, GB/T 17630

II. Especificaciones técnicas

1. Diámetro interior del anillo de sujeción: 150 ± 0,5 mm

2. Distancia de la punta del cono a la muestra: 500 ± 2 mm

3. Cono de acero inoxidable: Ángulo del cono: 45°; Masa total: 1000 ± 5 g

4. Cono de medición: Masa: 600 ± 5 g; Graduación: 2 mm/división

5. Dimensiones generales: 435 × 575 × 1600 mm

6. Peso: 55 kg

III. Procedimiento de prueba

1. Prepare y acondicione la muestra de geotextil o geosintético según la norma de ensayo aplicable.

2. Coloque la muestra horizontalmente y sujétela firmemente entre los anillos de sujeción.

3. Ajuste la altura de modo que la punta del cono de acero inoxidable quede a la distancia especificada de la muestra.

4. Suelte el cono de acero para que caiga libremente y penetre en la muestra.

5. Retire el cono e inspeccione el orificio de perforación formado en la muestra.

6. Inserte el cono de medición en el orificio de perforación y determine el diámetro máximo de penetración según la graduación especificada.

7. Registre los resultados de la prueba y evalúe la resistencia a la perforación dinámica de la muestra.

IV. Características principales

Diseñado específicamente para ensayos de perforación dinámica de geotextiles y materiales geosintéticos.

Emplea el método de impacto de cono descendente para ensayos fiables y repetibles.

El anillo de sujeción de precisión ayuda a mantener una posición estable de la muestra durante el ensayo.

Cono de acero inoxidable con ángulo y masa estandarizados.

El cono de medición permite determinar fácilmente el diámetro del orificio de perforación.

Ideal para control de calidad, ensayos de laboratorio, investigación y evaluación del rendimiento de materiales.

Aplicable a una amplia gama de geotextiles tejidos y no tejidos, así como a otros materiales geosintéticos.

VI. Aplicaciones

El equipo de ensayo es adecuado para probar geotextiles y materiales geosintéticos utilizados en carreteras, ferrocarriles, vertederos, sistemas de drenaje, control de la erosión, protección de taludes, ingeniería hidráulica y otras aplicaciones de ingeniería civil. Resulta especialmente útil para evaluar la capacidad de los materiales geosintéticos para resistir impactos y perforaciones causadas por la caída de piedras u otros objetos punzantes durante la construcción y el servicio.
