La muestra se fija firmemente en la cámara de ensayo y se permite que el agua fluya verticalmente a través del geotextil bajo una diferencia de carga hidráulica controlada. El caudal de agua que atraviesa la muestra se mide mediante los caudalímetros. Al registrar el flujo de agua en las condiciones de ensayo especificadas, se puede evaluar la permeabilidad vertical al agua del geotextil.

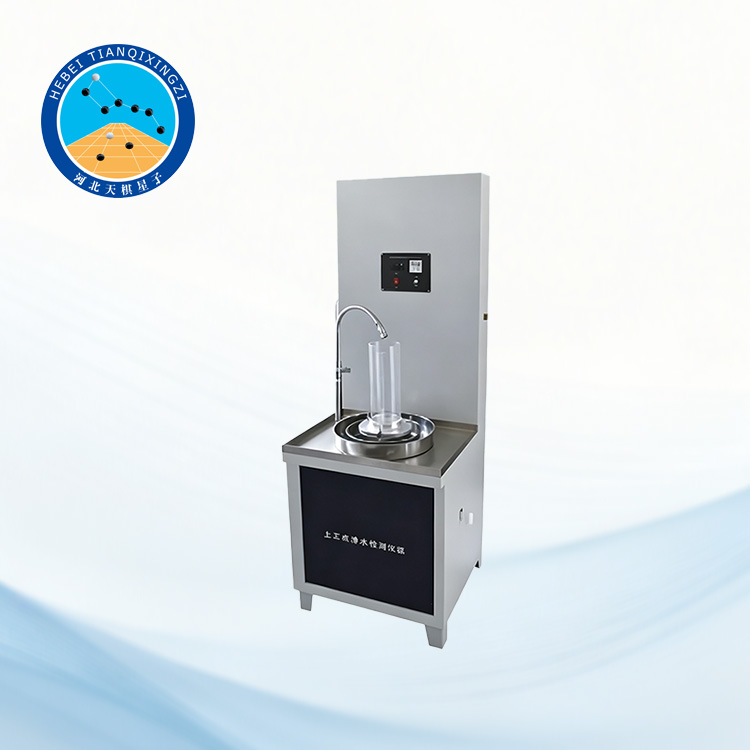

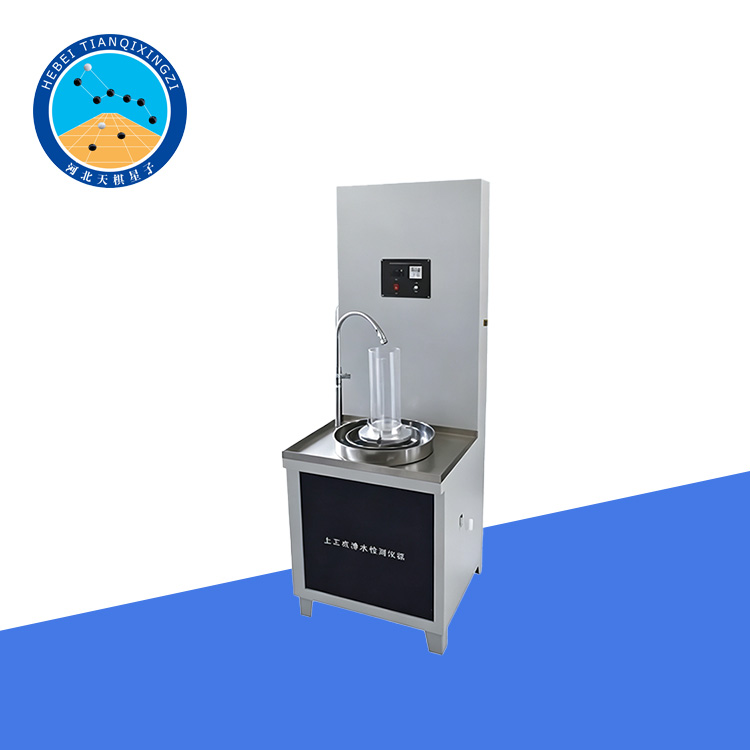

Probador de permeabilidad vertical al agua de geotextiles

Modelo: TDYTO20B

I. Introducción del producto

Este instrumento es adecuado para determinar la permeabilidad al agua de diversos tipos de geotextiles. Es un equipo de ensayo especializado diseñado para medir la tasa de flujo de agua a través de materiales geosintéticos y sus productos compuestos en dirección normal al plano de la muestra. Bajo las condiciones de ensayo especificadas, determina el volumen de agua que fluye verticalmente a través de una sola capa de geotextil.

Normas de referencia: ISO 11058:2019, ASTM D4491/D4491M-22

II. Características de diseño

1. El instrumento está fabricado íntegramente en acero inoxidable 304 importado, mientras que la mesa de trabajo es de aleación especial de aluminio importada con un tratamiento superficial arenado y anodizado, lo que proporciona una excelente resistencia a la oxidación y la corrosión, manteniendo la unidad relativamente ligera.

2. El agua fluye hacia arriba desde debajo de la muestra, eliminando la caída del nivel de agua y evitando la formación de burbujas de aire, lo que garantiza resultados de prueba precisos.

3. Incorpora cuatro caudalímetros para un control preciso de la diferencia de carga hidráulica.

4. El caudal máximo se puede controlar hasta 5 L/min, lo que permite una medición precisa de la permeabilidad al agua de geotextiles monocapa.

5. Se ha instalado un depósito de agua en la parte superior del instrumento para satisfacer los requisitos de prueba de muestras con caudales de agua relativamente altos.

III. Parámetros técnicos principales

1. Diferencia máxima de presión: 250 mmH₂O

2. Cilindro graduado: 1000 ml (precisión de 10 ml)

3. Diámetro interior de la abrazadera: Ø50 ± 0,5 mm

4. Alimentación: 220 V

5. Grosor máximo de la muestra: 20 mm

6. Dimensiones totales: 820 x 730 x 1850 mm

7. Cronómetro: 0-99,9 segundos

8. Rango del termómetro: 5-100 °C

IV. Procedimiento de prueba

1. Prepare y acondicione la muestra de geotextil según los requisitos de la prueba.

2. Coloque la muestra entre las abrazaderas superior e inferior, asegurándose de que esté plana y bien posicionada.

3. Llene el sistema de agua y elimine las burbujas de aire del circuito de prueba.

4. Ajuste el caudal de agua y la diferencia de carga hidráulica a las condiciones de prueba requeridas.

5. Deje que el agua fluya verticalmente a través de la muestra y espere hasta que el flujo se estabilice.

6. Registre el caudal de agua y las condiciones de prueba correspondientes.

7. Repita la prueba según sea necesario y calcule el resultado promedio.

V. Ventajas clave

Suitable for various types of geotextile materials.

Upward water flow helps minimize air bubble interference.

Four flow meters provide flexible flow measurement and control.

Maximum flow rate up to 5 L/min.

Suitable for specimens with relatively high permeability.

Durable 304 stainless steel construction with good corrosion resistance.

Compact and relatively lightweight design for convenient laboratory use.

Clear and straightforward operation for efficient testing.
