El probador de resistencia a la abrasión de geotextiles está diseñado para evaluar la resistencia a la abrasión de geotextiles tejidos, geotextiles no tejidos y productos relacionados. El equipo simula una fricción controlada entre la probeta y una superficie abrasiva bajo una presión y un movimiento alternativo determinados. Al comparar la resistencia a la tracción antes y después de la abrasión, determina el porcentaje de pérdida de resistencia a la tracción y proporciona datos fiables para evaluar la durabilidad y la resistencia al desgaste de los materiales geotextiles.

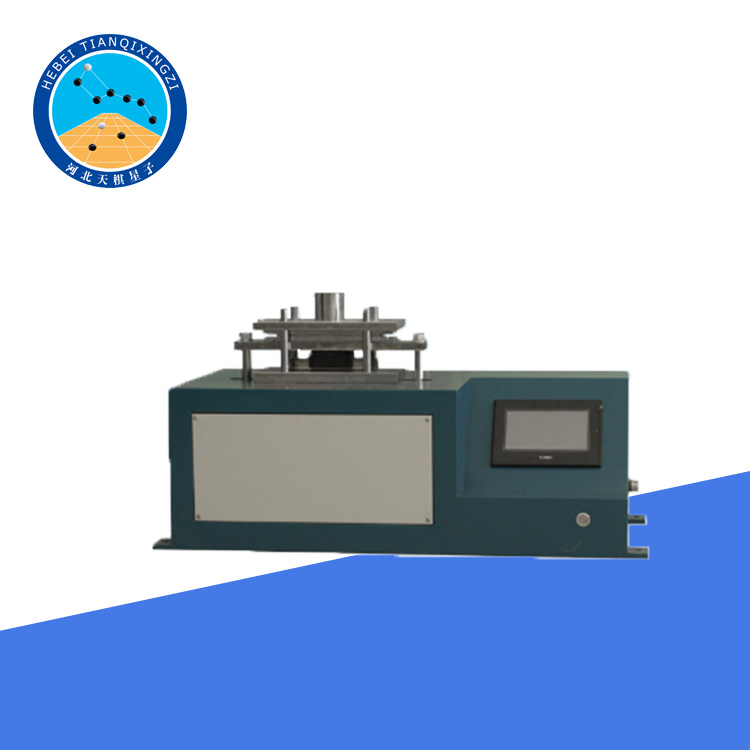

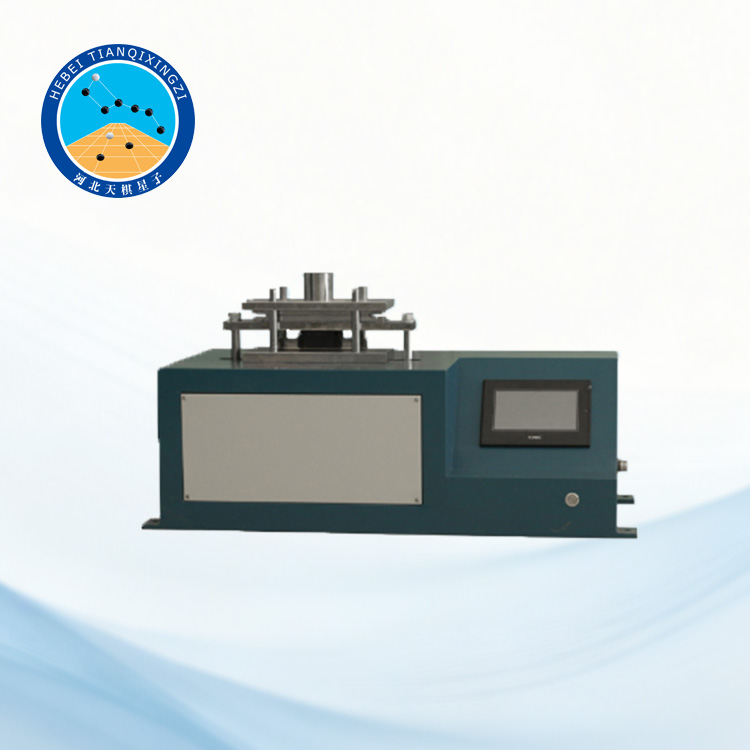

Probador de resistencia a la abrasión de geotextiles

Modelo: TD17636-1

I. Descripción general del producto

Este instrumento se utiliza para determinar la resistencia a la abrasión de geotextiles tejidos, geotextiles no tejidos y productos relacionados. El principio de ensayo es el siguiente: la muestra se fija a una plataforma y se frota contra un abrasivo con características superficiales específicas bajo condiciones de presión y abrasión determinadas. Se mide la resistencia a la tracción de la muestra antes y después de la abrasión, y su resistencia a la abrasión se evalúa en función del porcentaje de pérdida de resistencia a la tracción.

Normas de referencia: GB/T 17636, ASTM D4886

II. Especificaciones técnicas

1. Placa superior: 50 mm × 200 mm

2. Placa inferior: a) Dimensiones: 50 mm × 200 mm

b) Recorrido: 25 ± 1 mm; Frecuencia: 90 veces/minuto

3. Peso del rodamiento de muestra: 6 ± 0,01 kg

4. Número de ciclos de fricción: de 2 a 99 999, configurable.

5. Dimensiones totales: 935 × 275 × 350 mm

III. Procedimiento de prueba

★ Acondicione las muestras preparadas en la atmósfera estándar especificada en GB/T 6529 antes de realizar el ensayo.

★ Coloque la muestra acondicionada sobre la placa superior fija y sujétela por ambos extremos con abrazaderas. Coloque el material abrasivo sobre la placa inferior móvil y sujételo por ambos extremos con abrazaderas.

★ Coloque la placa superior sobre la inferior, asegurándose de que la muestra y el material abrasivo estén correctamente alineados.

★ Aplique una carga total de (6 ± 0,01) kg, incluyendo el peso de la placa superior, a esta última.

★ Encienda el interruptor de alimentación y configure el número de ciclos de abrasión requeridos. Inicie la prueba de abrasión. El equipo funciona a una frecuencia de 90 ciclos por minuto y somete la muestra a abrasión durante 750 ciclos a la frecuencia especificada, o hasta que la muestra se desgaste por completo. Si la muestra se desgasta por completo antes de completar el número de ciclos especificado, registre que la muestra se desgastó y anote el número de ciclos en los que se produjo el desgaste. En caso de cualquier anomalía durante la prueba, pulse el botón de parada para detener la máquina. Antes de iniciar la siguiente prueba, pulse el botón de reinicio del contador para poner el contador de ciclos a cero.

★Si la muestra o el abrasivo se deslizan en la abrazadera, deseche la muestra, ajústela y pruebe otra. Cambie el abrasivo después de cada prueba y realice pruebas de tracción en la muestra de referencia y en la muestra de desgaste, respectivamente, según CB/T3923.1.

IV. Cálculo y presentación de resultados

Calcule el porcentaje de pérdida de resistencia a la tracción para cada muestra y redondee el resultado al 1% más cercano:

Pérdida de resistencia a la tracción (%) = [(FA − FB) ÷ FA] × 100

Donde:

FA: Resistencia a la rotura de la muestra de referencia (N);

FB: Resistencia a la rotura de la muestra erosionada (N).

Calcule el porcentaje promedio de pérdida de resistencia a la tracción y el coeficiente de variación (CV) para las cinco muestras.

V. Informe de prueba

El informe de ensayo deberá incluir la siguiente información:

a) Número de esta norma;

b) Identificación de la muestra según la norma GB 14798;

c) Dirección del ensayo y cara de la probeta;

d) Pérdida porcentual media de la resistencia a la tracción (%);

e) Coeficiente de variación de la pérdida de resistencia a la tracción (%);

f) Cualquier detalle que se desvíe de los requisitos de esta norma, como el número de ciclos de abrasión, la carga aplicada, etc.;

g) Cualquier anomalía observada durante el ensayo, como el desgaste de la probeta.
