El equipo determina la permeabilidad al agua de los geotextiles midiendo el volumen de agua que atraviesa verticalmente la probeta bajo una carga hidráulica constante especificada. Durante el ensayo, se suministra agua de forma continua para mantener una diferencia estable de carga hidráulica a través de la probeta. El volumen de agua que atraviesa la probeta durante un período de tiempo determinado se mide y se utiliza para evaluar las características de permeabilidad al agua del material.

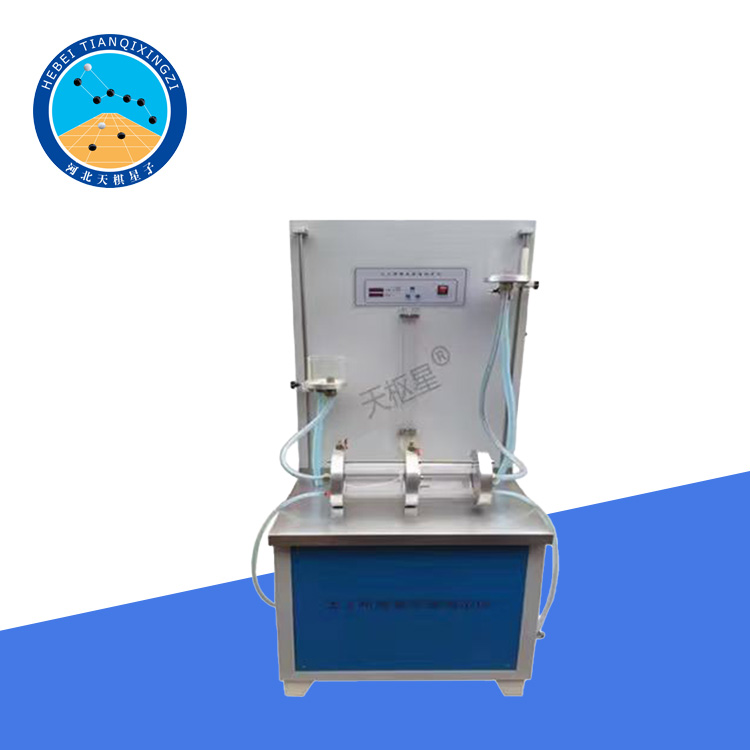

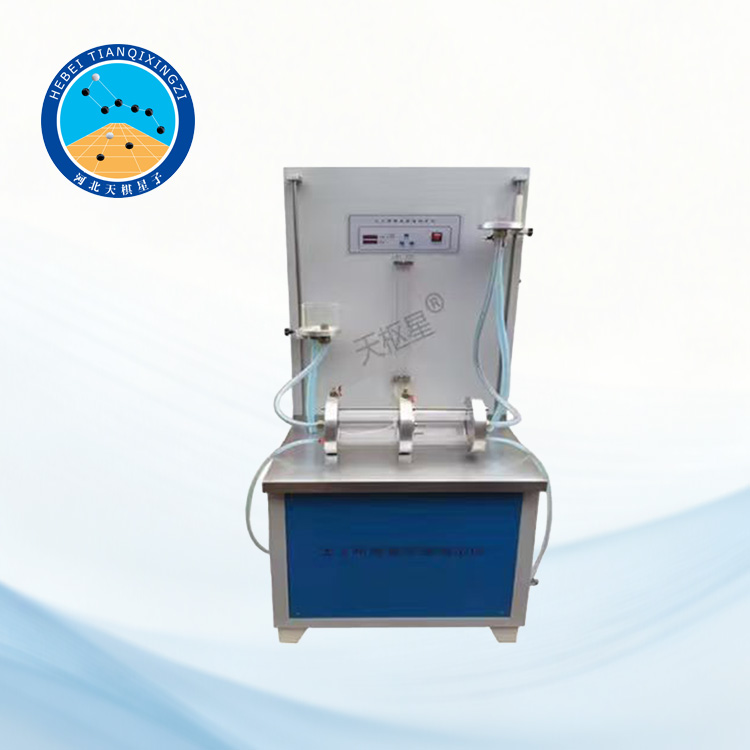

Probador de Permeabilidad al Agua Horizontal de Geosintéticos

Modelo: TD1141-2

I. Introducción del producto

El Probador de Permeabilidad Vertical al Agua de Geotextiles está diseñado para determinar la permeabilidad vertical al agua de diversos geotextiles permeables y geotextiles compuestos bajo una carga hidráulica constante. El equipo está diseñado y fabricado de acuerdo con JTG E50-2006, Métodos de ensayo de geosintéticos para ingeniería de carreteras, tomando como referencia ISO 11058 y ASTM D4491/D4491M. Adopta una configuración de ensayo horizontal de carga hidráulica constante para realizar pruebas de permeabilidad precisas y fiables.

II. Especificaciones técnicas

1. Diferencia máxima de carga hidráulica: 250 mmH₂O (2450 Pa)

2. Diámetro interior del portamuestras: Φ50 ± 0,5 mm

3. Espesor máximo de la probeta: 20 mm

4. Temporizador: 0–99,99 s

5. Rango del termómetro: 0–50 °C (Precisión: 0,1 °C)

6. Probeta graduada: 1000 mL (Precisión: 10 mL)

7. Fuente de alimentación: CA 220 V ± 10 %, 50 Hz

8. Dimensiones generales: 830 × 730 × 1830 mm

9. Peso: 95 kg

III. Características del instrumento

1. Diseño transparente: Permite observar fácilmente el proceso de prueba.

2. Amplia compatibilidad con estándares: Cumple con las principales normas de prueba nacionales e internacionales.

3. Estructura tipo caja: Minimiza la pérdida de carga hidráulica durante la prueba.

4. Sistema de reciclaje de agua: Equipado con un sistema de circulación de agua y un sistema de control de flujo de frecuencia variable.

5. Dos diámetros de portamuestras: Disponibles con portamuestras de 52 mm y 100 mm de diámetro para reducir la variabilidad de las muestras y garantizar la comparabilidad con equipos de ensayo anteriores.

6. Portamuestras personalizables: Los portamuestras se pueden personalizar según las necesidades del cliente.

IV. Aplicaciones

El probador horizontal de permeabilidad al agua para geosintéticos es adecuado para probar diversos tipos de geotextiles permeables al agua, geotextiles compuestos y otros materiales geosintéticos. Puede utilizarse ampliamente en:

Laboratorios de ingeniería geotécnica;

Construcción de carreteras y ferrocarriles;

Proyectos de vertederos y drenaje;

Ingeniería hidráulica y de recursos hídricos;

Ingeniería ambiental;

Institutos de investigación científica;

Inspección de calidad y fabricantes de materiales.

V. Ventajas de las pruebas

1. Control estable de la presión hidráulica: El sistema ayuda a mantener una presión hidráulica relativamente estable durante las pruebas, mejorando la consistencia de las mediciones.

2. Fácil manejo: Su estructura transparente permite a los operadores supervisar el flujo de agua y el estado de la muestra durante toda la prueba.

3. Circulación eficiente del agua: El sistema de reciclaje de agua integrado reduce el consumo y facilita la realización de pruebas continuas.

4. Resultados de prueba fiables: La estructura de prueba rígida y el flujo de agua controlado contribuyen a mejorar la repetibilidad y la fiabilidad de los resultados.

5. Configuración flexible: Se pueden proporcionar diferentes soportes para muestras según las dimensiones de las mismas y los requisitos de prueba del cliente.
