Este equipo de ensayo está diseñado para determinar la fluencia por tracción y la rotura por fluencia por tracción de geotextiles y productos geosintéticos relacionados. Es adecuado para evaluar productos cuya falla prematura o deformación por fluencia puede reducir su capacidad de refuerzo y potencialmente provocar inestabilidad estructural o colapso.

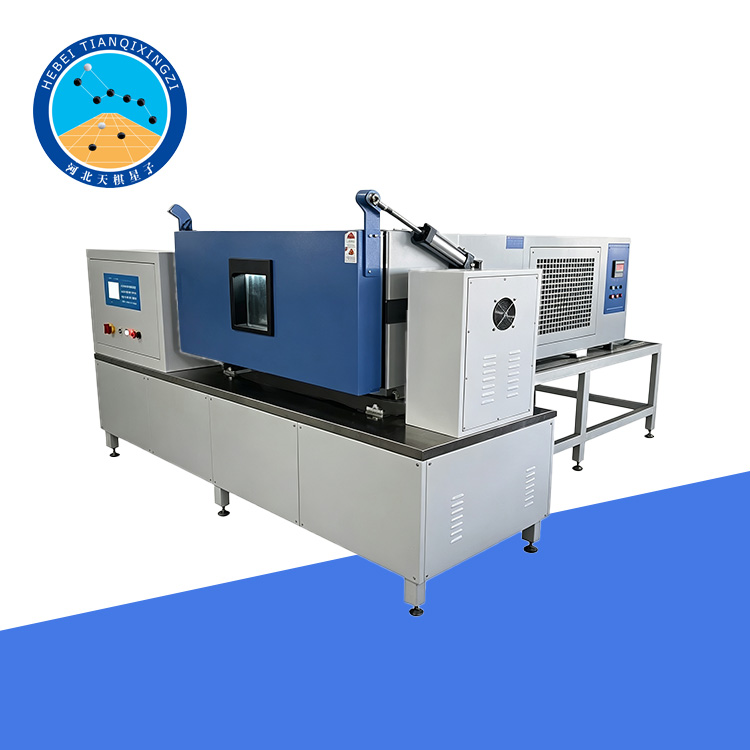

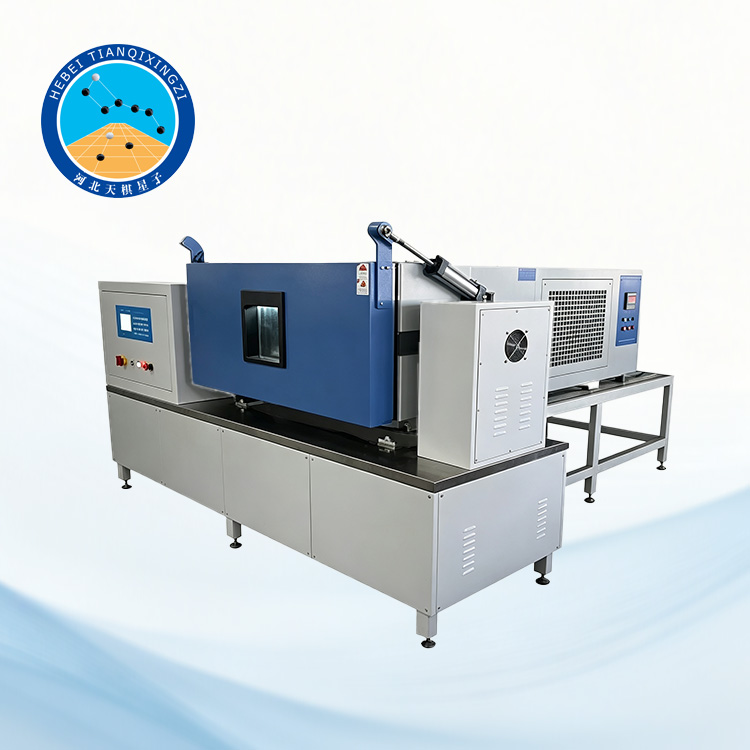

Ensayador de Fluencia y Rotura por Tracción de Geosintéticos

Modelo: TD1131-4

I. Introducción del producto

El Ensayador de Fluencia y Rotura por Tracción de Geosintéticos ha sido desarrollado y fabricado por nuestra empresa de acuerdo con la norma industrial china JTG E50-2006, “Métodos de ensayo de materiales geosintéticos para ingeniería de carreteras”, específicamente T 1121-2006, “Método de ensayo para la fluencia por tracción y el comportamiento de fluencia y rotura por tracción”.

Normas de referencia: ISO 13431:2024, ASTM D5262-21 (2026)

El sistema consta de tres partes principales: una unidad de adquisición y procesamiento de datos, un sistema de carga por palanca y peso, y un bastidor de carga principal. Permite realizar ensayos totalmente automáticos controlados por ordenador con adquisición de datos programada, así como la recopilación manual de datos. El sistema puede conectarse a un ordenador personal para la monitorización en tiempo real, el análisis de datos y la impresión instantánea de informes de ensayo.

II. Funciones principales

El equipo de ensayo permite evaluar el comportamiento de fluencia, la relajación de tensiones, la resistencia a la fatiga cíclica y el comportamiento de fluencia-fatiga de materiales geosintéticos bajo condiciones de fuerza de ensayo constante, deformación constante, velocidad de aplicación de la fuerza de ensayo constante y velocidad de deformación constante.

También permite medir cambios en parámetros como el tamaño efectivo de las aberturas, el espesor, la permeabilidad a bajo nivel y la rugosidad superficial durante el proceso de fluencia.

Basándose en el principio de palanca, se alarga el brazo de carga para amplificar la fuerza aplicada. Esto permite medir el espesor de la muestra bajo presiones de 2 kPa, 20 kPa y 200 kPa, utilizando un espacio limitado y una masa reducida de pesas estándar.

III. Parámetros técnicos

1. Carga máxima: 180 kN

2. Precisión de carga: ≤ ±1 %

3. Ancho de la abrazadera: 50 mm y 200 mm (opcional)

4. Espacio efectivo para deslizamiento: 900 mm

5. Ancho efectivo de prueba: 350 mm

6. Precisión de la medición de desplazamiento: 0,03 mm

7. Error de medición de tiempo ≤ ±1 %

8. Amplitud: 10 mm

9. Número de ciclos de vibración: 220 veces/min

10. Número de impactos: 150 veces/min

11. Radio de rotación: 12 mm

12. Presión aplicada en la segunda etapa: 20 kPa ± 0,1 kPa

13. Presión aplicada en la tercera etapa: 200 kPa ± 1 kPa

14. Indicador de esfera electrónico: 0–24 mm (Graduación mínima: 0,01 mm)

15. Indicador de esfera mecánico: 0–1 mm (Graduación mínima: 0,001 mm)

16. Cronómetro electrónico: Graduación mínima: 0,01 s

IV. Características principales

1. Adquisición automática de datos: El sistema puede recopilar y registrar automáticamente los datos de prueba a intervalos de tiempo preestablecidos, lo que reduce la intervención manual y mejora la eficiencia de las pruebas.

2. Múltiples modos de prueba: El equipo admite pruebas de fluencia bajo diferentes condiciones de carga y deformación, ofreciendo opciones de prueba flexibles para diversos requisitos de investigación.

3. Medición de alta precisión: Los sistemas de medición de carga y desplazamiento de alta precisión garantizan resultados de prueba exactos y fiables.

4. Sistema de carga por palanca y peso: El mecanismo de carga por palanca proporciona una carga estable y uniforme, a la vez que reduce el espacio y el peso requeridos por el sistema de carga.

5. Monitorización de datos en tiempo real: Los parámetros de prueba y los datos de medición se pueden monitorizar en tiempo real mediante el sistema informático, lo que facilita la observación de los cambios en el comportamiento de la muestra durante la prueba.

6. Generación de informes de prueba: El software permite procesar y analizar los datos de prueba, y generar e imprimir directamente los informes.

7. Operación manual y automática: El sistema admite tanto pruebas totalmente automáticas controladas por computadora como la adquisición manual de datos para satisfacer diferentes requisitos de prueba.

V. Aplicaciones

El probador de fluencia y rotura por tracción de geosintéticos es adecuado para ensayos de laboratorio e investigación sobre el comportamiento mecánico a largo plazo de diversos materiales geosintéticos, entre ellos:

Geotextiles

Geomallas

Geomembranas

Geocompuestos

Láminas geosintéticas de arcilla (GCL)

Otros materiales de refuerzo geosintéticos

Se utiliza ampliamente en ingeniería de carreteras, ingeniería ferroviaria, ingeniería hidráulica, ingeniería de vertederos, ingeniería ambiental, ingeniería geotécnica, instituciones de investigación científica y universidades.
