El equipo de ensayo se utiliza principalmente para determinar las características de corte directo y fricción de diversos materiales geosintéticos, como geotextiles, geomembranas, geomallas y otros materiales relacionados. Permite un análisis detallado de las variaciones de datos en las diferentes etapas del proceso de ensayo.

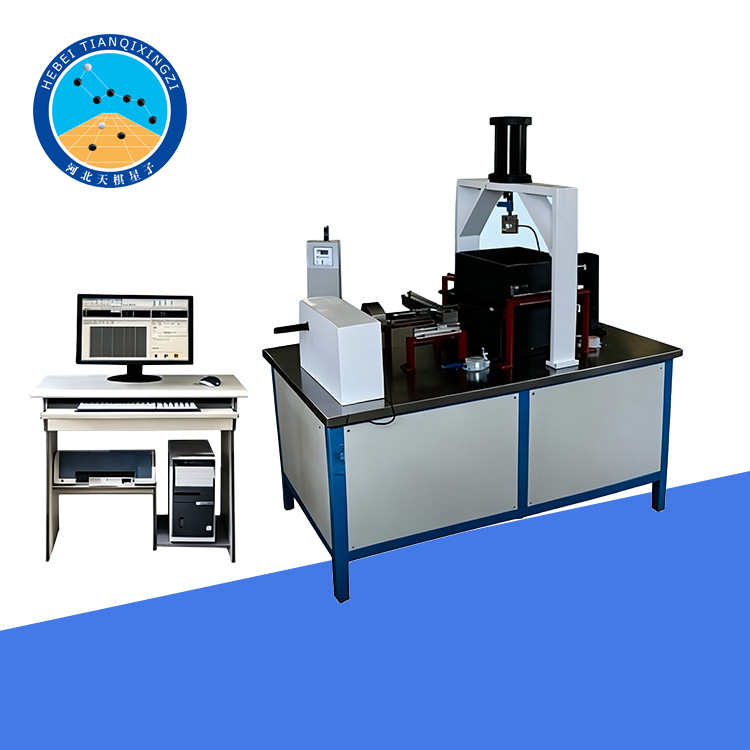

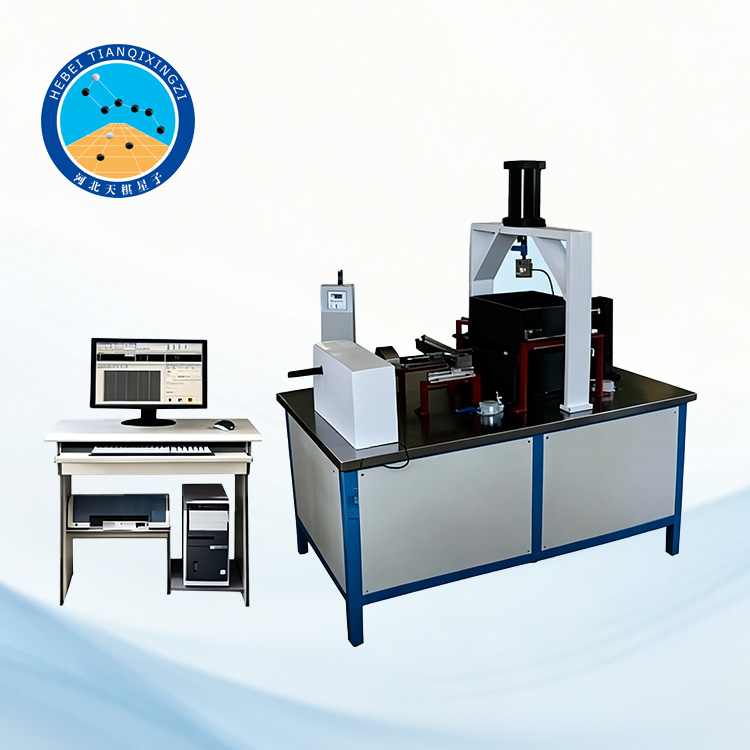

Ensayador de Corte Directo y Arrancamiento de Geosintéticos

Modelo: TD1130-2

I. Introducción del producto

El probador de fricción por extracción, también conocido como máquina de ensayo de fricción por extracción de geosintéticos, es un instrumento de ensayo especializado para materiales geosintéticos desarrollado por Hebei Tianqixingzi Inspection Equipment Co., Ltd. de acuerdo con los requisitos de ensayo de los métodos de ensayo nacionales para geosintéticos, con referencia a ISO 12957-1, ASTM D5321/D5321M y ASTM D6706-01.

Como instrumento de ensayo avanzado para materiales geosintéticos, este probador es la opción ideal para instituciones de investigación, empresas constructoras e instituciones educativas.

II. Parámetros técnicos

1. Tensión de alimentación: 220 V (50 Hz ± 1 %)

2. Rango de presión: 10 kN

3. Dimensiones de la caja de corte: 300 × 300 mm

4. Carrera de desplazamiento: 50 mm

5. Precisión de desplazamiento: 0,1 mm

6. Precisión de la tensión cortante: 1 kPa

7. Rango de fuerza normal: 600 kPa

8. Precisión de la fuerza normal: 10 kPa

9. Regulación de velocidad continua: 0,1-5 mm/min

III. Método de ensayo

1. Coloque la muestra plana sobre una base horizontal rígida ubicada en la parte inferior de la caja de corte, con el extremo frontal sujeto frente a la zona de corte. Se utiliza adhesivo para fijar la muestra a la base (no se requiere adhesivo si se utiliza una base de fricción estándar de alúmina P80). Después de la fijación, la muestra debe quedar plana, sin pliegues ni arrugas. No se permite el deslizamiento relativo entre la muestra y la base durante el ensayo.

2. Instale la caja de corte superior: Llene la caja de corte superior con arena estándar previamente pesada (Nota: La arena estándar la proporciona el usuario) hasta un espesor de 50 mm. La arena debe estar distribuida uniformemente y su densidad seca después de la compactación debe ser de 1750 kg/m³.

3. Instale el dispositivo de carga horizontal y aplique una presión normal de 50 kPa a la muestra (el peso de referencia proporciona una presión de 50 kPa; se proporcionan tres pesos estándar adicionales, cada uno de los cuales aumenta la presión en 50 kPa).

4. Aplique una carga horizontal para producir un desplazamiento relativo entre las cajas de corte superior e inferior a una velocidad de 1 mm/min ± 0,2 mm/min. Mida de forma continua o intermitente la fuerza cortante T mientras registra el desplazamiento relativo correspondiente ΔL a intervalos de 12 segundos. El intervalo de medición puede acortarse al inicio del ensayo si es necesario. Continúe el ensayo hasta que el desplazamiento relativo alcance el 16,5 % de la longitud del plano de corte; luego, finalice el ensayo.

5. Instrucciones de uso de la pantalla LCD

1. Encienda el interruptor de encendido.

2. Pulse la tecla de función para iniciar una nueva prueba.

3. Introduzca la velocidad de prueba deseada y pulse la tecla Confirmar.

Parámetros mostrados: Fuerza cortante, Esfuerzo cortante, Valor máximo y Desplazamiento.

4. Pulse la tecla de inicio para comenzar la prueba. La tensión normal se aplica de forma incremental. La primera prueba se realiza a 50 kPa y, si el resultado es válido, el sistema procede automáticamente a los siguientes niveles de tensión normal: 100 kPa, 150 kPa y 200 kPa.

5. La medición del desplazamiento se inicia automáticamente. Cuando el desplazamiento alcanza el 16,5 % de la longitud total de la superficie de contacto, la prueba finaliza y la máquina se detiene automáticamente. Los resultados de la prueba se muestran en la pantalla. Si el resultado es válido, pulse la tecla Confirmar.

6. Pulse la tecla Función para abrir la función Consulta de resultados. Los resultados de la prueba se mostrarán en la pantalla.

7. Pulse la tecla Confirmar/Imprimir para imprimir los resultados de la prueba. La impresora comenzará a imprimir automáticamente.

IV. Características principales

1. Control por microcomputadora: El equipo de ensayo incorpora un sistema controlado por microcomputadora con pantalla LCD para una operación sencilla y la monitorización en tiempo real de los datos de ensayo.

2. Amplia gama de aplicaciones: Es adecuado para ensayos de corte directo y de fricción en geotextiles, geomembranas, geomallas, geocompuestos y otros materiales geosintéticos.

3. Carga y ensayo automáticos: El sistema aplica automáticamente la tensión normal preestablecida y realiza el ensayo de corte según la velocidad de ensayo seleccionada.

4. Monitorización de datos en tiempo real: La fuerza cortante, la tensión cortante, el valor máximo, el desplazamiento y otros parámetros de prueba se pueden visualizar y monitorizar durante el ensayo.

5. Registro automático de datos: Los datos de prueba se registran automáticamente durante todo el proceso, lo que facilita el análisis posterior y la evaluación de los resultados.

6. Secuencia de prueba automática: El equipo puede realizar automáticamente ensayos bajo diferentes niveles de tensión normal, lo que reduce la intervención manual y mejora la eficiencia de las pruebas.

7. Impresión de datos: La función de impresión integrada permite imprimir los resultados de la prueba directamente al finalizarla.
