El Aparato de Ensayo de Caída Dinámica de Cono para Geosintéticos está diseñado para evaluar la resistencia a la perforación dinámica de geotextiles y materiales geosintéticos relacionados. Un cono de acero inoxidable se deja caer sobre la muestra desde una altura determinada para simular el impacto de objetos afilados y determinar la penetración resultante. El aparato es adecuado para ensayos de laboratorio de geotextiles y otros materiales geosintéticos de acuerdo con la norma ISO 13433 y los métodos de ensayo pertinentes.

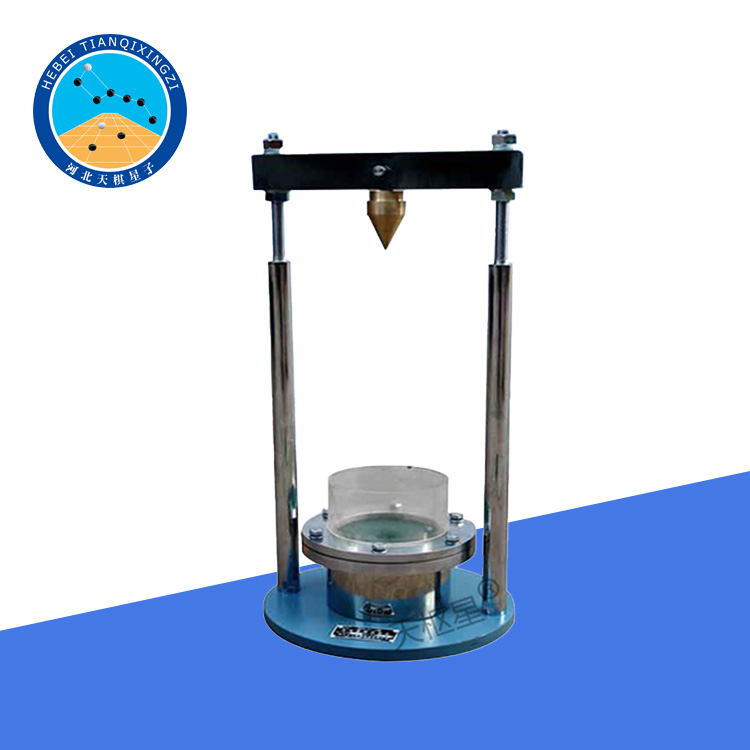

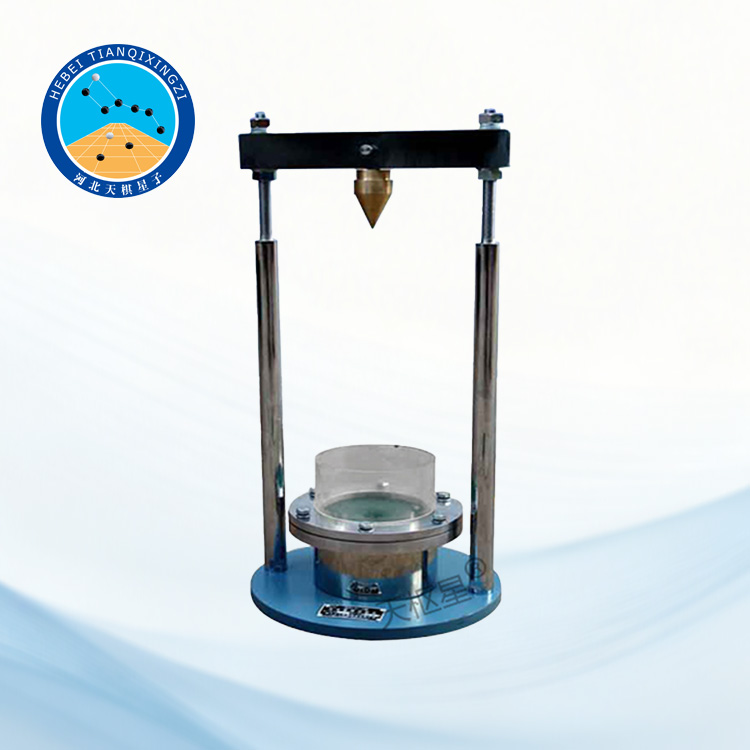

Aparato de Ensayo de Caída Dinámica de Cono para Geosintéticos

Modelo: TD1128-1

I. Descripción general del producto

Este aparato está diseñado para determinar la resistencia de geotextiles y productos afines a la penetración de un cono de acero que se deja caer desde una altura determinada. Evalúa el grado de daño causado al geotextil por el impacto de piedras afiladas u objetos similares en su superficie. El funcionamiento del aparato cumple con los requisitos de la norma GB/T 17630-1998, Geotextiles y productos afines: Ensayo de perforación dinámica: Método de caída de cono, con referencia a los requisitos del aparato especificados en la norma ISO 13433.

II. Principio de la prueba

La muestra de geotextil se sujeta horizontalmente entre los anillos de sujeción. Se deja caer un cono de acero inoxidable de masa específica sobre la muestra desde una altura de 500 mm. El impacto del cono crea un orificio en la muestra. A continuación, se introduce un pequeño cono graduado en el orificio para determinar el grado de penetración.

III. Parámetros técnicos principales

1. Diámetro interior del anillo de sujeción: 150 ± 0,5 mm

2. Distancia desde la punta del cono hasta la muestra: 500 ± 2 mm

3. Cono de acero inoxidable: Diámetro máximo φ50 mm; ángulo del cono 45°; masa total 1000 ± 5 g (incluida la varilla guía)

4. Cono graduado: Masa 600 ± 5 g; graduación φ2 mm/división

5. Dimensiones generales: 435 × 575 × 1600 mm

6. Peso del instrumento: 55 kg

IV. Estructura del instrumento

El instrumento consta principalmente de una estructura, un dispositivo de caída libre para el cono de acero y un anillo de sujeción.

1. Estructura: Conectada rígidamente mediante componentes como: 1) una base, 2) una columna, 3) una placa superior y una viga central.

2. La base cuenta con cuatro patas ajustables. Al ajustar estas patas, la burbuja del nivel se centra, asegurando así la nivelación del instrumento.

3. Anillo de sujeción: El anillo de sujeción es un anillo de sujeción tipo brida, asegurado con ocho pernos para la sujeción de la muestra.

4. Dispositivo de caída libre del cono de acero

El extremo del cono de acero está conectado a una varilla guía y montado en el equipo. Tanto la viga intermedia como la placa superior del bastidor disponen de orificios guía para garantizar que el cono pueda caer libremente sin afectar a su velocidad de caída. La viga intermedia también está equipada con una manija de bloqueo.

El cono de acero se eleva hasta una altura de 500 mm por encima de la muestra y, a continuación, se libera para que caiga libremente, provocando una perforación en la muestra. Debajo de la viga intermedia se instalan una cubierta protectora metálica y una pantalla exterior transparente. Una vez fijada firmemente la muestra, se baja la pantalla exterior transparente y se acciona la manija para liberar el cono de acero.

Después de que el cono de acero haya caído, la pantalla exterior transparente puede empujarse hacia arriba hasta alcanzar el cierre de la cubierta protectora, donde se bloquea automáticamente para facilitar la operación.

V. Procedimiento Operativo

1. Instale el aparato sobre una base estable y sólida, y nivélelo según la sección 4.1.

2. Eleve el cono de acero hasta la posición superior y fíjelo en la posición de bloqueo.

3. Empuje hacia arriba la cubierta protectora transparente y sujete firmemente la muestra en el anillo de sujeción, asegurándose de que no presente arrugas.

4. Baje la cubierta protectora transparente y suelte la palanca de bloqueo. El cono de acero caerá libremente desde una altura de 500 mm sobre la muestra.

5. Inmediatamente, eleve el cono de acero a la posición descrita en la sección 5.2. Deje que el cono descienda por su propio peso hasta que entre en el orificio. Lea los datos de medición después de 10 segundos.

6. Repita las secciones 5.3 a 5.5 hasta que se hayan analizado todas las muestras especificadas.

7. Procese los resultados de la prueba según la norma GB/T 17630-1998.

VI. Precauciones

1. Por seguridad, asegúrese de que el cono de acero esté bloqueado cada vez que se encuentre en la posición superior.

2. Para que el cono de acero caiga libremente, el orificio guía debe estar libre de residuos.

3. Baje la cubierta protectora transparente antes de dejar caer el cono de acero.

4. Para evitar dañar la punta del cono de acero, no lo pruebe sobre objetos duros.
