El equipo CNC para la preparación de probetas de paneles a base de madera es un sistema de corte automatizado de alta precisión diseñado para el procesamiento exacto y repetible de muestras de ensayo. Se utiliza ampliamente en laboratorios y entornos de fabricación para preparar probetas de materiales a base de madera con calidad y eficiencia constantes.

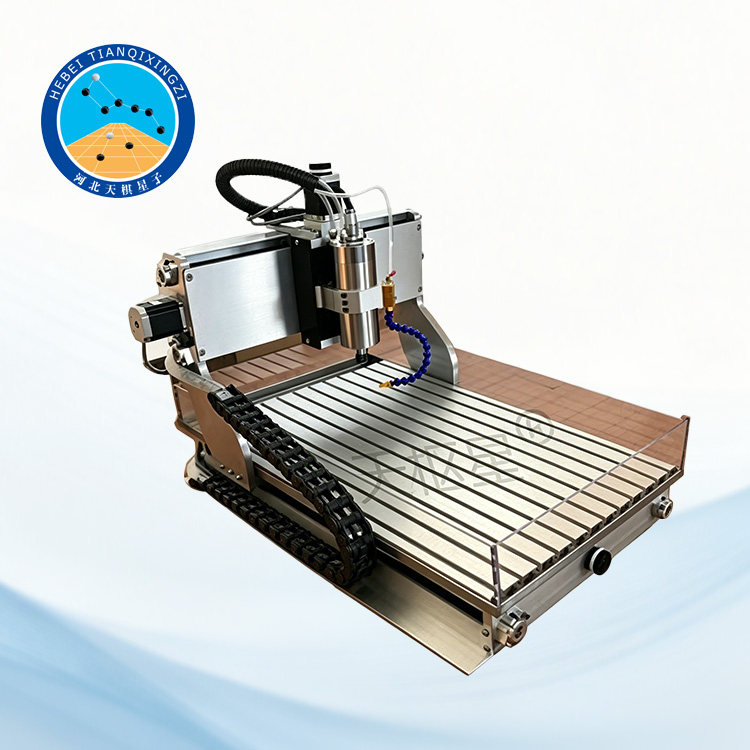

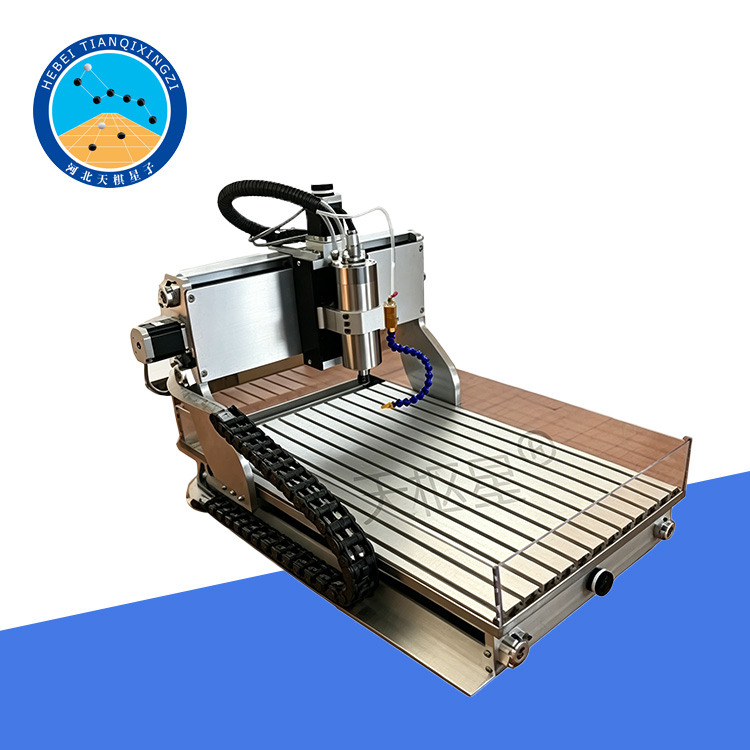

Máquina CNC de corte de probetas para paneles de madera

Modelo: TD17657-ZY

I. Introducción del producto

El equipo CNC para la preparación de probetas para ensayos de paneles a base de madera es un sistema de corte automatizado de alta precisión, fabricado conforme a las normas GB/T17657, EN 326, ISO 3129 y ASTM D1037. Se aplica ampliamente en una gran variedad de industrias, como la publicidad, la artesanía, la fabricación de moldes, la electrónica, la construcción, la impresión y el embalaje, la carpintería, la decoración de interiores, el procesamiento de monumentos y memoriales, la fabricación de productos de cristal y otros sectores de fabricación de precisión.

II. Parámetros técnicos

1. Recorrido de los ejes X e Y: 1300 × 1800 mm

Recorrido del eje Z: 150 mm

2. Dimensiones de la mesa: 1800 × 2500 mm

3. Velocidad máxima de desplazamiento: 8,8–15 m/min

Velocidad máxima de grabado: 6–10 m/min

4. Resolución: 0,01 mm

5. Precisión de reposicionamiento: 0,05 mm

6. Altura máxima de alimentación: 200 mm

7. Comandos de grabado: Código G (*.u00, *.mmg, *.plt)

8. Entorno operativo del software: Windows 98 / 2000 / XP

9. Potencia (sin husillo): 1000 W

10. Tensión de funcionamiento: CA 220 V / 50 Hz

11. Potencia del husillo: 3 kW (opcional: 2,2 kW)

12. Velocidad del husillo: 24 000 rpm

13. Sistema de funcionamiento: Paso a paso / Servomotor

14. Tensión CC: 36 V / 48 V / 72 V CC

III. Mantenimiento diario

La máquina no debe funcionar más de 10 horas diarias de forma continua. Asegúrese de que el agua de refrigeración se mantenga limpia y que la bomba de agua funcione correctamente. Nunca permita que el motor del husillo refrigerado por agua funcione sin suficiente agua. Reemplace el agua de refrigeración periódicamente para evitar el sobrecalentamiento. En invierno, si la temperatura ambiente de trabajo es demasiado baja, el agua del depósito debe sustituirse por refrigerante anticongelante.

Después de cada uso, es necesario limpiar la máquina a fondo. Asegúrese de eliminar por completo el polvo de la superficie de la mesa y del sistema de transmisión. El sistema de transmisión (ejes X, Y y Z) debe lubricarse periódicamente (una vez por semana).

Para el mantenimiento: las guías lisas de los ejes X, Y y Z deben lubricarse con aceite para máquinas, mientras que los husillos de bolas deben lubricarse con grasa de alta velocidad. En invierno, si la temperatura ambiente de trabajo es demasiado baja, los husillos de bolas y las guías lisas (cuadradas o redondas) deben limpiarse primero con gasolina y luego lubricarse con aceite para máquinas. De lo contrario, podría aumentar la resistencia a la transmisión, lo que provocaría errores de posicionamiento de la máquina.

Antes de realizar cualquier mantenimiento o inspección eléctrica, desconecte completamente la alimentación. Proceda únicamente cuando el monitor no muestre ninguna imagen y el indicador de alimentación del circuito principal esté apagado.

Tras aproximadamente tres meses de funcionamiento, revise y apriete todos los elementos de fijación, incluidos los pernos de conexión del pórtico, los tornillos de fijación de la tuerca del husillo de bolas y los tornillos de montaje del motor en ambos lados.

IV. Características de la máquina

Sistema de control CNC de alta precisión para un mecanizado estable y exacto;

Estructura de pórtico de alta resistencia para mayor rigidez y durabilidad;

Husillo de alta velocidad que garantiza un corte suave;

Compatible con múltiples formatos de código G para una operación flexible;

Software de control fácil de usar con interfaz estable basada en Windows;

Adecuado para funcionamiento continuo en entornos industriales y de laboratorio;

Diseño de baja vibración para una mayor precisión de mecanizado;

Compatible con modos de procesamiento automático y semiautomático.

V. Áreas de aplicación

Esta máquina es idónea para el corte de precisión y la preparación de muestras en:

Laboratorios de ensayo de paneles de madera

Instituciones de control de calidad

Industrias de fabricación de muebles y paneles

Laboratorios de investigación y desarrollo

Centros de ensayo de materiales

Talleres de preparación de muestras industriales

Instituciones de ingeniería y escuelas técnicas

VII. Embalaje y entrega

Embalaje estándar de madera para exportación

Protección antivibración y contra la humedad

Incluye juego completo de herramientas y accesorios

Manual de usuario y video instructivo

Soporte técnico remoto disponible

VIII.Preguntas frecuentes

1. ¿Para qué se utiliza principalmente esta máquina CNC?

Esta máquina CNC está diseñada para el corte de precisión y la preparación de muestras de paneles de madera. Se utiliza ampliamente en laboratorios e instituciones de ensayo para la producción de muestras estándar para la evaluación del rendimiento de los materiales.

2. ¿Es la máquina adecuada para aplicaciones de pruebas de laboratorio?

Sí, la máquina está especialmente diseñada para entornos de laboratorio y control de calidad. Se utiliza ampliamente en centros de ensayo de materiales e instituciones de investigación para la preparación de probetas con alta precisión y repetibilidad.

3. ¿Qué sistema de control utiliza la máquina?

La máquina funciona mediante un sistema de control CNC compatible con formatos de código G estándar. Admite configuraciones de motor paso a paso o servomotor para un control de movimiento estable y preciso.

4. ¿Requiere instalación profesional?

Se proporciona una guía básica de instalación y la máquina está diseñada para una fácil configuración. También ofrecemos soporte técnico remoto, videos de instalación y capacitación operativa para garantizar una puesta en marcha sin problemas.
