El extensómetro para cordón de acero es un instrumento de medición de deformaciones de alta precisión, especialmente diseñado para ensayos de deformación de cordones de acero y probetas de alambres de pretensado. Fabricado bajo un estricto control de calidad y conforme a normas internacionales de ensayo, garantiza una medición precisa y estable de la elongación de la probeta dentro de la longitud de base durante los ensayos de tracción.

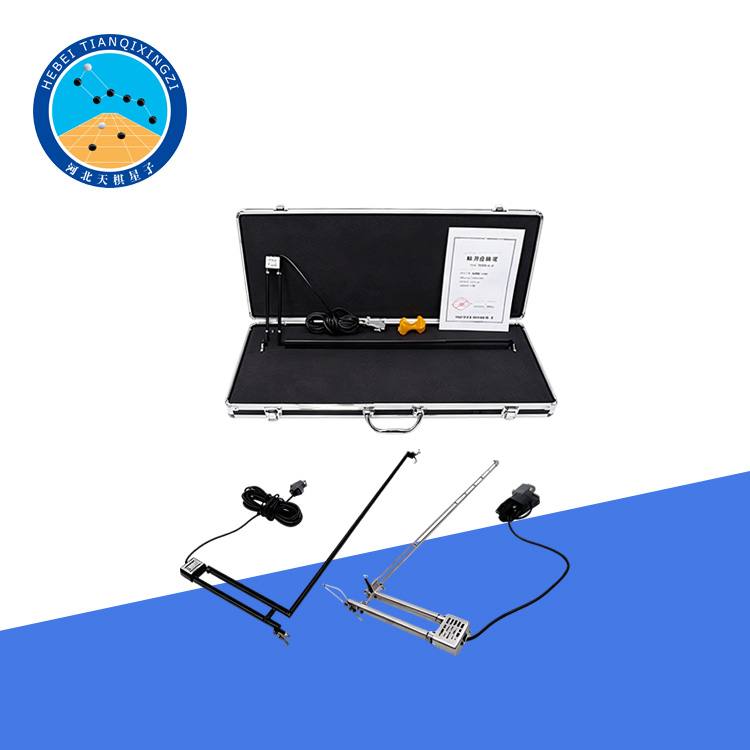

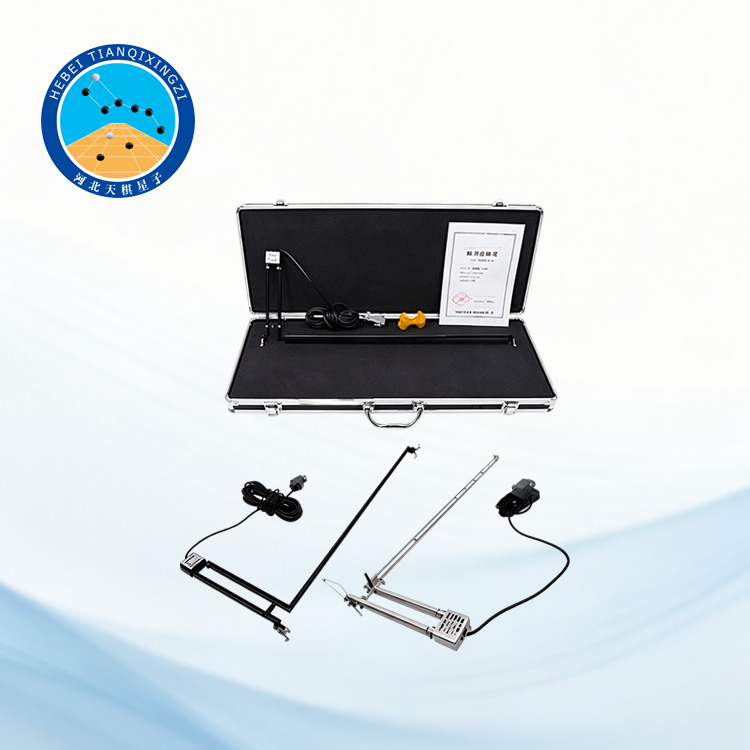

Extensómetro para cordón de acero

Modelo: TDGJ-YS1

I. Descripción general del producto

El extensómetro para cordón de acero es un instrumento de medición de deformaciones de alta precisión, especialmente diseñado para ensayos de deformación de cordones de acero y probetas de alambres de pretensado. Fabricado bajo un estricto control de calidad y conforme a normas internacionales de ensayo, garantiza una medición precisa y estable de la elongación de la probeta dentro de la longitud de base durante los ensayos de tracción.

II. Características principales

1. Medición de deformación de alta precisión para probetas de alambre y cable de acero.

2. Adecuado para ensayos de deformación de diversos tamaños y longitudes de calibración.

3. Compatible con amplificadores de deformación, indicadores y sistemas de adquisición de datos.

4. Salida de señal en tiempo real para procesamiento de datos por computadora.

5. Rendimiento estable con excelente repetibilidad y fiabilidad.

6. Fácil instalación y manejo intuitivo.

III. Especificaciones técnicas

Sensor Type: Resistance strain gauge

Bridge Resistance: 350 Ω full bridge

Output Sensitivity: ≥ 1.5 mV/V

Non-linearity: ≤ ±0.5% FS

Bridge Excitation Voltage: 3 – 12 V

Accuracy: Class 0.5

Output Signal: Analog voltage signal

Application: Tensile deformation measurement of steel strand and wire materials

IV. Ámbito de aplicación

Ensayos de pretensado de cables de acero

Ensayos de tracción de alambres y cables

Laboratorios de materiales de construcción

Instituciones de control de calidad

Universidades e institutos de investigación

Centros de ensayo mecánico y de materiales

V. Principio de funcionamiento

El extensómetro mide la deformación mediante la fijación de galgas extensométricas a la superficie de la muestra. Al estirar la muestra, las galgas detectan microdeformaciones y las convierten en una señal eléctrica. Esta señal se amplifica y se transmite a un sistema de adquisición de datos, donde se procesa para generar curvas de tensión-deformación para su análisis.

VI. Compatibilidad del sistema

El extensómetro para cordón de acero puede integrarse con:

Máquinas universales de ensayos (UTM)

Amplificadores de medición de deformación

Sistemas de adquisición de datos

Software de ensayos computarizado

Plataformas de ensayo mecánico
