La Máquina de Ensayo de Presión Interna de Agua para Tubos de Hormigón está diseñada para evaluar la estanqueidad, la resistencia a fugas y el rendimiento de presión interna de tuberías de drenaje de hormigón y tuberías de hormigón armado. Con un control preciso de la presión, un rendimiento de ensayo estable y mediciones de datos exactas, es ampliamente utilizada por fabricantes de tuberías, laboratorios de inspección de calidad, centros de ensayo de materiales de construcción e instituciones de investigación para la verificación de la calidad del producto y las pruebas de rendimiento.

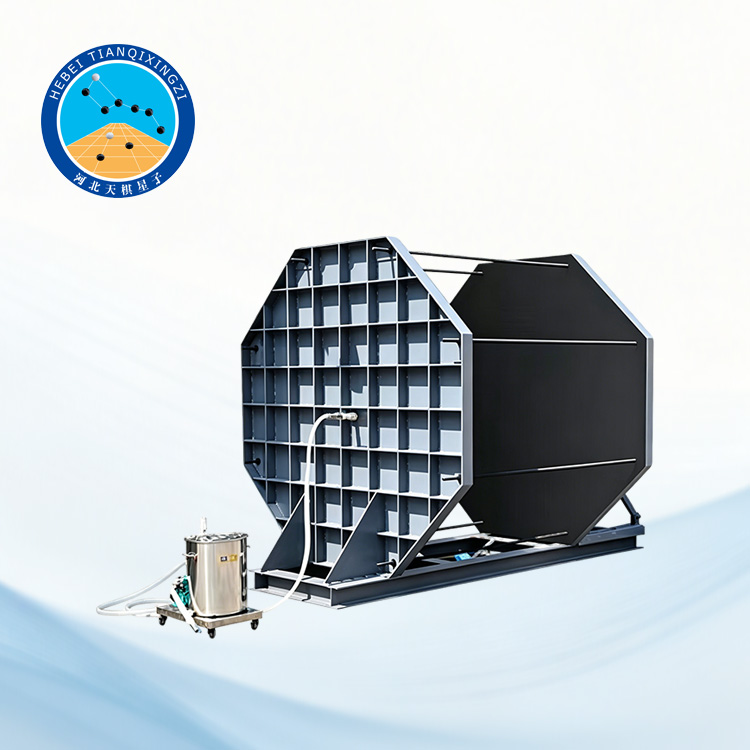

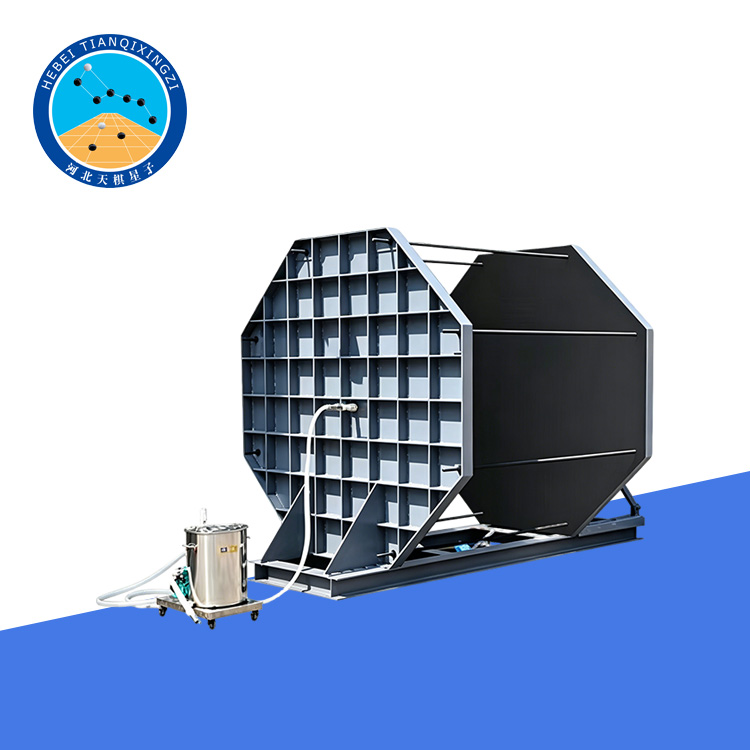

Máquina de Ensayo de Presión Interna de Agua para Tubos de Hormigón

Modelo: TD-PNY

I. Introducción del producto

La Máquina de Ensayo de Presión Interna de Agua para Tubos de Hormigón está diseñada y fabricada de acuerdo con los requisitos de GB/T 11836-1999 y GB/T 16752-2010, con referencia a EN 1916 y ASTM C497. Es adecuada para ensayar tuberías de drenaje de hormigón y de hormigón armado con diámetros que van desde 100 mm hasta 2600 mm.Es un equipo de ensayo especializado para evaluar el rendimiento físico y la resistencia a la presión interna de agua de tuberías de hormigón y hormigón armado. Proporciona una solución de ensayo fiable para la implementación de los requisitos de control de calidad y para garantizar el cumplimiento de las normas de tuberías de drenaje.

La viga de carga presenta un diseño estructural superpuesto que permite alojar tuberías de diferentes diámetros y longitudes. El sistema de carga a presión utiliza un gato hidráulico independiente, lo que facilita su manejo in situ y permite ajustar la velocidad de carga libremente. Los resultados de las pruebas se muestran directamente en formato digital, lo que garantiza una alta precisión y elimina los errores derivados de la lectura manual.

II. Características del producto

1. Sistema de carga hidráulica manual para una aplicación de presión estable y fiable.

2. La presión de prueba se indica mediante un manómetro hidráulico, que proporciona lecturas claras y directas.

3. La viga transversal se puede elevar y descender externamente, lo que facilita la prueba de tuberías de drenaje de diferentes diámetros, desde 300 mm hasta 3000 mm.

4. La base está construida en hormigón y se instala a ras del suelo, lo que facilita la colocación y el posicionamiento de las tuberías de drenaje con diversas configuraciones de enchufes y juntas.

5. La estructura de bastidor de alta rigidez minimiza las influencias externas y garantiza resultados de prueba precisos y fiables.

6. Principio de funcionamiento: Según el diámetro de la muestra de ensayo, se proporcionan orificios de ventilación correspondientes. Primero, se inyecta agua rápidamente mediante una bomba de llenado para eliminar el aire atrapado en el interior de la tubería. A continuación, se utiliza una bomba de presión para aplicar presión hidráulica hasta alcanzar la presión de ensayo requerida, lo que permite realizar pruebas de presión interna y estanqueidad.

III. Parámetros técnicos

Presión de prueba: 0-1000 kN

Precisión de control: ±2 % del límite superior de la presión de prueba, -1 % del límite inferior

Espacio de prueba: 3000 mm

Método de ajuste de la viga transversal: Accionamiento eléctrico mediante tornillo (controlado por botones eléctricos para un ajuste libre).

Rango de ajuste de la viga transversal: 300 mm – 3000 mm.

Número de probetas: 1 estación de ensayo, con control independiente de la presión y la duración del ensayo.

Método de instalación: Manual

Ámbito de aplicación: Tuberías de drenaje de hormigón

Presión de prueba: 0-5000 kN

Espacio entre columnas: 3100 mm

Precisión de fuerza: Grado 1 (mejor que ±1 % del valor indicado)

Espacio de prueba: 3100 x 3000 mm
