La máquina incorpora un sistema de microcontrolador integrado de alto rendimiento y una pantalla LCD con una interfaz intuitiva en chino e inglés. Todos los parámetros de prueba se pueden configurar y operar fácilmente mediante un menú intuitivo, lo que simplifica el uso y el mantenimiento del sistema.

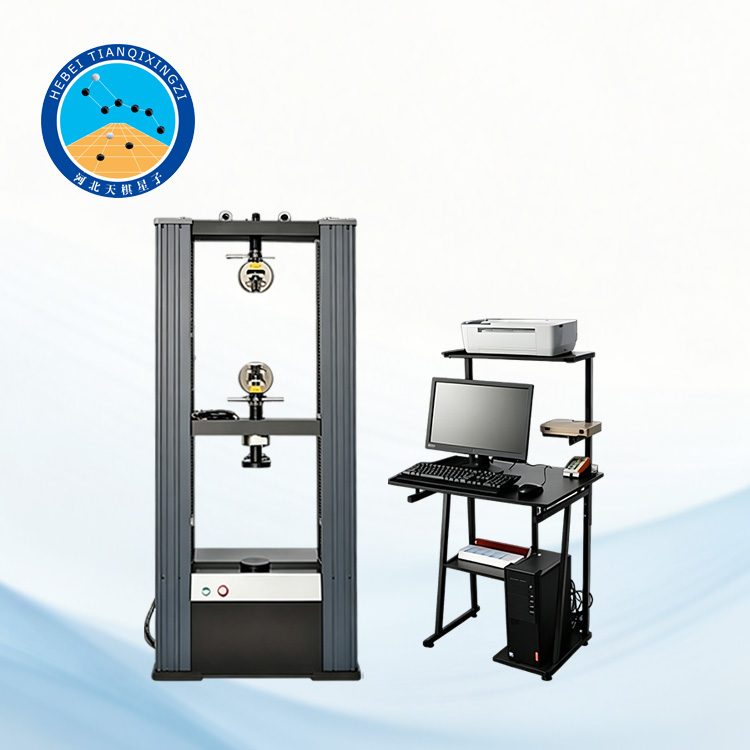

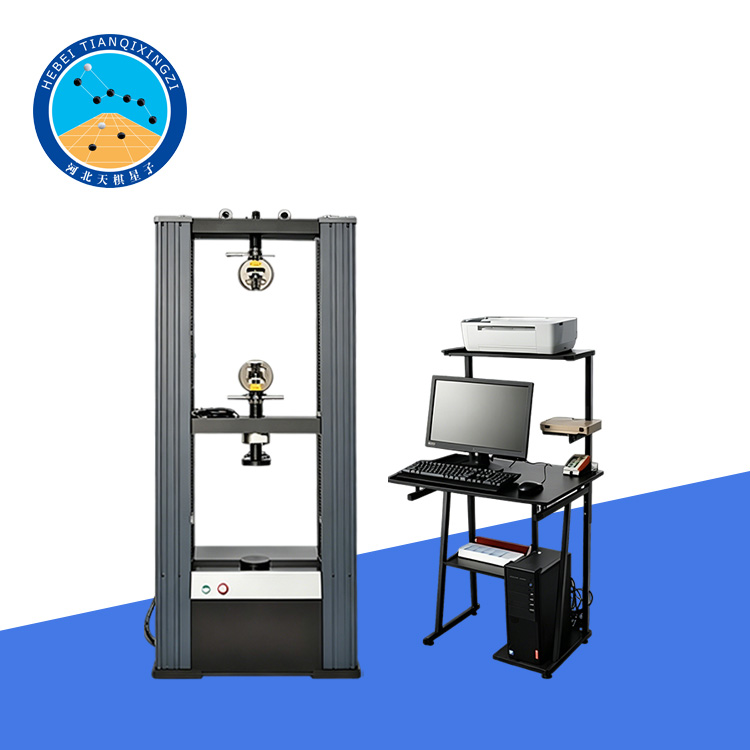

Máquina universal de ensayos controlada por computadora

Modelo: TDWDW-20

I. Introducción del producto

La máquina universal de ensayos electrónica controlada por ordenador está diseñada para realizar ensayos de tracción, compresión, flexión y cizallamiento en materiales metálicos y no metálicos. Integra un sistema de carga, un sistema de transmisión, un sistema de adquisición de datos, un sistema de control y una unidad de visualización en una estructura vertical compacta. Está accionada por un servomotor de CA totalmente digital y un reductor de precisión, lo que garantiza una carga suave, un funcionamiento estable y sin impactos, y una adquisición y control de datos de alta precisión.

II. Especificaciones técnicas

Tipo de estructura: Estructura de suelo / tipo pórtico

Capacidad máxima de carga: 20 kN

Rango de medición efectivo: 0.4% – 100% de la escala completa

Clase de precisión: Clase 0.5 / Clase 1 (opcional)

Precisión de carga: ≤ ±1 % (±0.5 % para la versión de alta precisión)

Resolución de desplazamiento: 0.01 mm

Rango de velocidad de ensayo: 0,01 – 500 mm/min

Precisión de velocidad: ≤ ±1 %

Espacio efectivo de tracción: 750 mm

Ancho efectivo de prueba: 400 mm

Dimensiones de la máquina (largo × ancho × alto): 500 × 380 × 1500 mm

Peso de la máquina: 180 kg

III. Normas aplicables

Se refiere a normas internacionales, entre las que se incluyen:

ASTM E8 / ISO 6892-1 — Ensayo de tracción de materiales metálicos (temperatura ambiente)

ASTM E21 / ISO 6892-2 — Ensayo de tracción a alta temperatura

ASTM E9 / ISO 6892-3 — Ensayo de compresión

ASTM E290 / ISO 7438 — Ensayo de flexión

ASTM A370 — Propiedades mecánicas de productos de acero

IV. Características de control y del sistema

Sistema de ensayo controlado por ordenador con visualización de datos en tiempo real.

Pantalla LCD con interfaz de usuario intuitiva.

Sistema de microcontrolador integrado para un rendimiento estable

Sistema de accionamiento de servomotor CA totalmente digital

Transmisión de husillo de bolas de precisión para una carga suave

Adquisición, análisis y generación de informes automáticos de datos.

Visualización de curvas: Carga-Desplazamiento / Esfuerzo-Deformación.

V. Áreas de aplicación

Industria de materiales metálicos;

Laboratorios de ensayo de calidad;

Universidades e instituciones de investigación;

Fabricación aeroespacial y automotriz;

Ensayos de materiales de construcción
