El evaporador rotatorio para mezclas asfálticas es un instrumento de laboratorio diseñado para la recuperación eficiente del ligante asfáltico a partir de mezclas asfálticas mediante la evaporación controlada del disolvente en condiciones de vacío. Garantiza una separación precisa del betún de los agregados, proporcionando resultados fiables para el análisis del contenido de asfalto y la evaluación de la calidad del ligante.

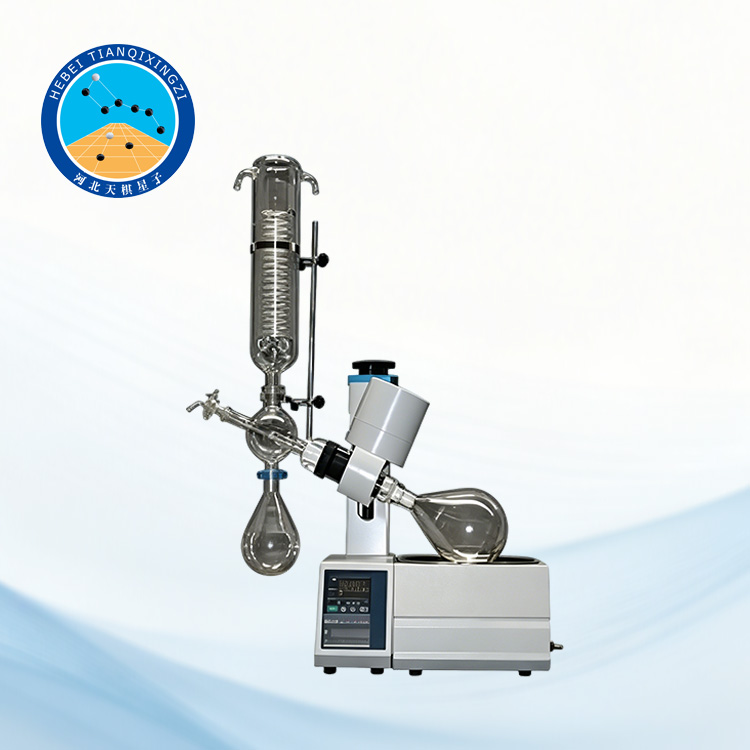

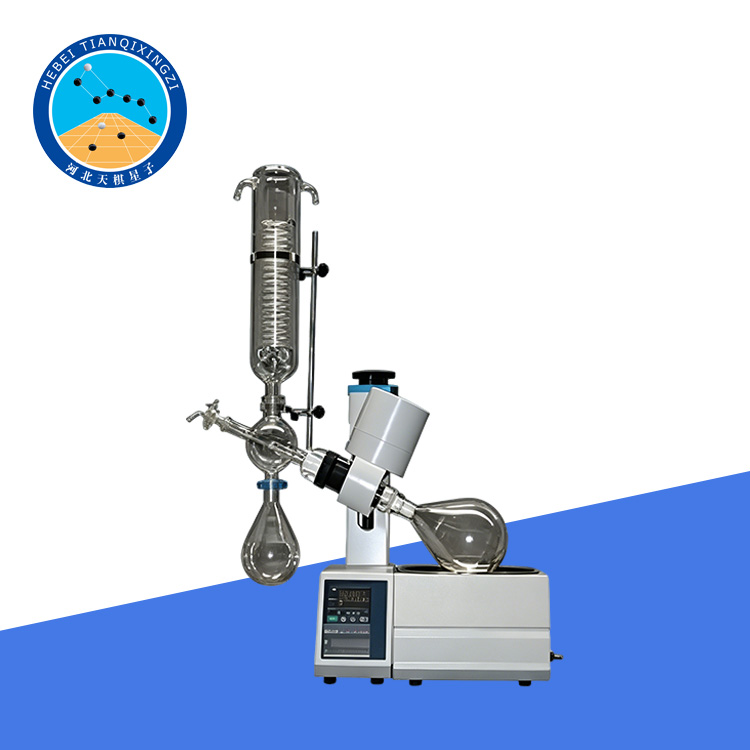

Evaporador rotatorio para recuperación de ligante asfáltico

Modelo: TD727-2

I. Aplicación del producto:

Este equipo cuenta con un sistema electrónico de control de velocidad que permite que el matraz rotatorio funcione de manera fluida a una velocidad constante óptima. Bajo condiciones de calentamiento, temperatura constante y presión negativa, la solución de muestra se dispersa completamente y se evapora rápidamente. El vapor se condensa y el disolvente se recupera eficazmente mediante el sistema de condensación, logrando una separación y recuperación efectivas. Este instrumento se utiliza ampliamente en biología, medicina, ingeniería química, industria alimentaria, universidades, centros de investigación y laboratorios. Es un dispositivo esencial y versátil para procesos de concentración, cristalización, separación y recuperación de disolventes.

Normas de referencia o aplicables:

JTG 3410 (T 0727), ASTM D5404, ASTM D2172, EN 12697-3

II. Parámetros técnicos:

1. Velocidad de rotación de la unidad principal: 0–150 rpm, control electrónico continuo de velocidad. (RE-52B: 0–100 rpm)

2. Grado de vacío: ≥ 0,096 MPa

3. Distancia máxima de elevación: 150 mm (RE-52B: 200 mm)

4. Alimentación: CA 220 V ± 10 V, 50 Hz, potencia de entrada 1 kW

5. Dimensiones generales: 370 × 530 × 750 mm (largo × ancho × alto)

III. Características del producto:

1. Equipado con un sistema de elevación automático de fácil uso. La unidad principal se eleva al pulsar el botón «Arriba» y desciende al pulsar el botón «Abajo»; se detiene inmediatamente al soltar el botón, lo que garantiza un funcionamiento sencillo y preciso. También incluye un volante de emergencia. En caso de fallo del motor de elevación, la unidad principal puede seguir elevándose o descendiéndose manualmente girando el volante.

2. Presenta una estructura de sellado única con materiales de sellado cuidadosamente seleccionados, lo que garantiza un excelente rendimiento de vacío.

3. La temperatura se muestra digitalmente y se controla mediante un sensor de sonda metálica. Al colocar el sensor en el baño de calentamiento (baño de agua), la calefacción se interrumpe automáticamente cuando la temperatura del agua alcanza el valor preestablecido. Cuando la temperatura desciende por debajo del valor seleccionado, la calefacción se reanuda automáticamente. Este ciclo garantiza un control de temperatura estable y constante. El selector de cien dígitos del controlador de temperatura debe estar en la posición “0”.

4. El baño calefactor está fabricado en acero inoxidable de alta calidad, con dimensiones cilíndricas de Ø220 × 120 mm. Incorpora una resistencia calefactora cerrada de 1 kW y puede alojar un matraz rotatorio de 2 L. (RE-52B: Ø280 × 180 mm, 2 kW, apto para matraces de 5 L).

5. Se utiliza un sistema de condensación vertical de alta eficiencia de evaporación. El tubo interno de agua de refrigeración es de vidrio con una estructura de doble bucle serpentino. Durante la rotación del matraz, la solución se extiende a lo largo de la pared interna y se evapora, para luego entrar en el tubo de evaporación de gran apertura y pasar por un tubo condensador de gran diámetro, lo que mejora significativamente la eficiencia de evaporación.

6. El evaporador rotatorio de la serie TD727 está fabricado íntegramente en acero inoxidable, lo que le confiere una excelente resistencia a la corrosión, durabilidad y un alto rendimiento práctico.
