El aparato de ensayo triaxial cerrado para mezclas asfálticas es un equipo de laboratorio utilizado para evaluar la resistencia al corte, la estabilidad a altas temperaturas y las propiedades mecánicas de las mezclas asfálticas bajo condiciones controladas de temperatura y presión de confinamiento. Simula las condiciones reales de esfuerzo del pavimento mediante la carga triaxial y se utiliza ampliamente en la investigación de ingeniería vial y en el ensayo del rendimiento de las mezclas asfálticas.

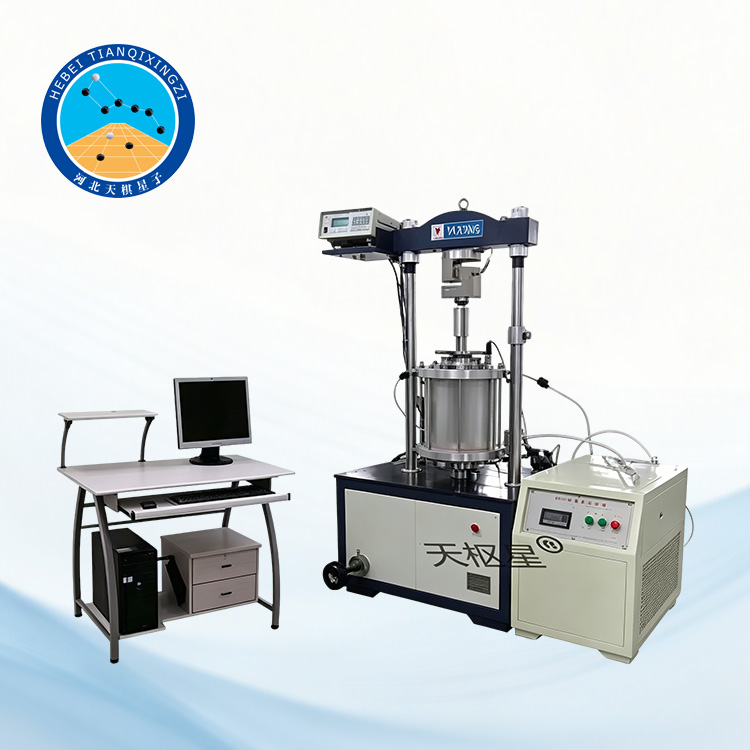

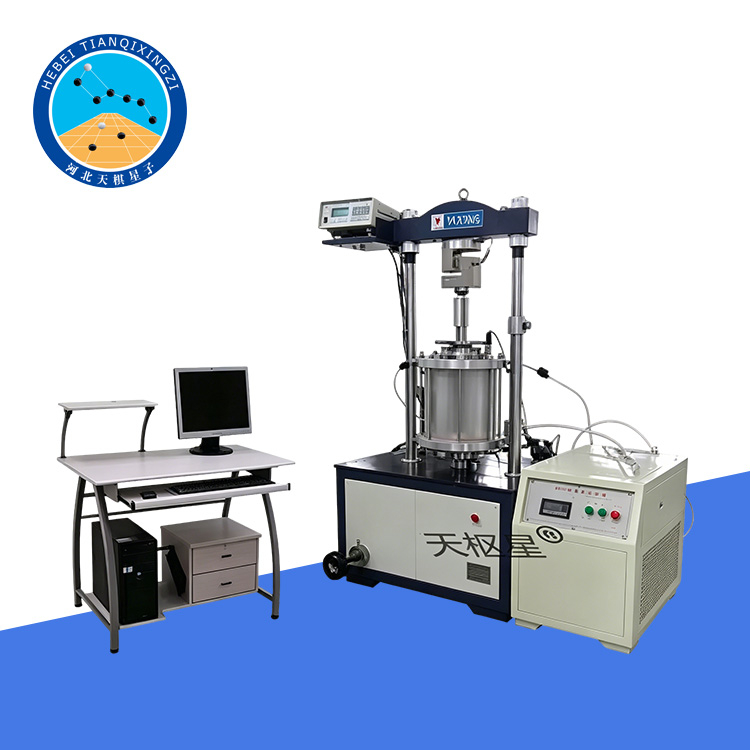

Equipo de ensayo triaxial cerrado para mezclas asfálticas

Modelo: TD0718-2

I. Introducción del producto

El aparato de ensayo triaxial cerrado para mezclas asfálticas es desarrollado y fabricado por Hebei Tianqixingzi Inspection Equipment Co., Ltd., de acuerdo con la norma industrial del Ministerio de Transporte de la República Popular China T/CHES 29-2019 “Especificación de ensayo para suelos de grano grueso”, específicamente el método de ensayo de compresión triaxial.

Este equipo adopta tecnología de accionamiento por servomotor, tecnología de control automático, tecnología de sensores de alta precisión y un sistema de adquisición de datos basado en computadora, formando una nueva generación de sistema de ensayo de compresión triaxial para mezclas asfálticas.

En comparación con los sistemas de ensayo triaxial tradicionales controlados por microcomputadora, este equipo ofrece las siguientes ventajas:

Mayor facilidad de operación;

Mayor precisión en los ensayos;

Mayor nivel de automatización;

Ampliable para múltiples funciones de ensayo.

El sistema admite el control automático de todo el proceso, integrando la carga, la adquisición de datos y el análisis de resultados en una sola plataforma. Se trata de un dispositivo de ensayo avanzado para evaluar las propiedades mecánicas de las mezclas asfálticas en China.

Este equipo se utiliza principalmente para determinar los parámetros de comportamiento a cortante de las mezclas asfálticas bajo condiciones específicas de temperatura y carga, con el fin de evaluar su estabilidad a altas temperaturas y su resistencia estructural.

El tamaño estándar de la muestra es de Φ100 mm × 200 mm, y las temperaturas de ensayo típicas son: 60 °C (para asfalto de petróleo) y 38 °C (para asfalto de alquitrán de hulla).

II. Parámetros técnicos

1. Sistema principal

Carga nominal máxima: 100 kN

Potencia del motor principal: 750 W, 380 V × 50 Hz

Velocidad de elevación del sistema principal: 0–50 mm/min (ajuste continuo sin escalones)

Carrera de elevación: 0–100 mm

Distancia entre dos columnas: 450 mm

Consumo total de energía: 1 kW

2. Sistema de presión y carga

Presión máxima soportada de la cámara de presión: 1.5 MPa

Rango de la celda de carga tipo S: 0–100 kN

Precisión de medición: 0.05% F.S.

3. Sistema auxiliar

Alimentación del baño de agua de temperatura constante: 220V × 50Hz

Alimentación del sistema de adquisición de datos: 220V × 50Hz

4. Condiciones de operación

Temperatura ambiente: ≤35°C

Humedad relativa: ≤85%

Peso neto de la máquina: 140 kg

Dimensiones totales: 1000 × 800 × 1400 mm

Tensión de alimentación: 220V

III. Ventajas del equipo

1. Control totalmente automatizado que mejora la eficiencia experimental.

2. Sistema de detección de alta precisión que garantiza una alta fiabilidad de los datos.

3. Admite múltiples modos de carga y permite la ampliación de experimentos.

4. Estructura estable, ideal para su uso prolongado en investigación científica.

5. Compatible con experimentos de investigación estándar y no estándar.

6. Funciones automáticas de análisis y almacenamiento de datos.

7. Adecuado para experimentos avanzados en universidades e institutos de investigación.
