La máquina inteligente de ensayo del coeficiente de retracción lineal de mezclas asfálticas es un instrumento de laboratorio de alta precisión que se utiliza para medir las características de retracción lineal de las mezclas asfálticas en condiciones controladas. Cuenta con control inteligente y un rendimiento estable, y se aplica ampliamente en ensayos de materiales para pavimentos asfálticos, control de calidad e investigación para evaluar el comportamiento de la deformación durante las variaciones de temperatura.

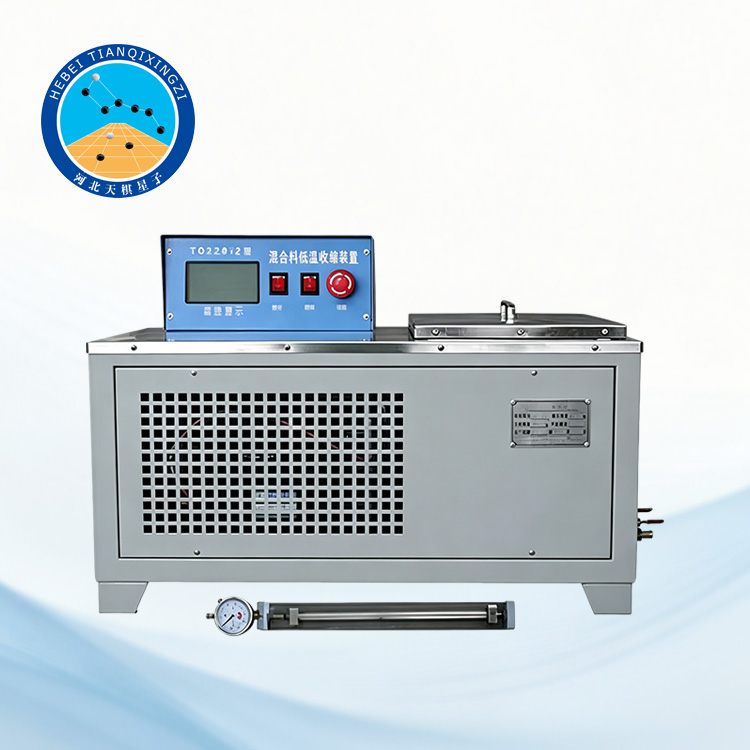

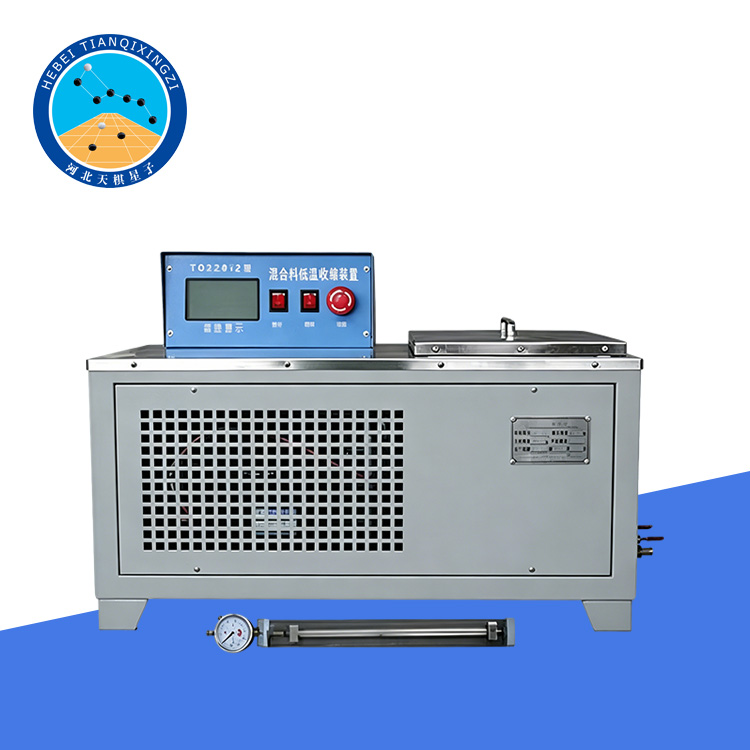

Medidor del coeficiente de contracción lineal de mezclas asfálticas

Modelo: TD720-2

I. Introducción del producto

El TD720-2 Probador del coeficiente de contracción lineal de mezclas asfálticas ha sido desarrollado por nuestra empresa de acuerdo con la norma china JTG 3410-2025 “Métodos de ensayo estándar de asfaltos y mezclas asfálticas para ingeniería vial” (T0720-1993), incorporando conceptos de diseño de las normas AASHTO y EN para la evaluación del comportamiento de contracción y el rendimiento a bajas temperaturas de las mezclas asfálticas. Está diseñado específicamente para determinar el coeficiente de contracción lineal de las mezclas asfálticas, garantizando resultados de ensayo fiables y precisos.

II. Especificaciones técnicas

Rango de control de temperatura (controlador): -50 a 99,9 °C

Alimentación: 220 V

Precisión del control de temperatura: ±0,1 °C

Dimensiones del baño de agua: 300 × 200 × 150 mm

Potencia de calentamiento: 1000 W

Potencia de refrigeración: 280 W

Rango de temperatura del equipo: -50 a 60 °C

Longitud de la muestra para la medición de la contracción: 200 ± 20 mm

Rango de medición del reloj comparador: 0–12,5 mm

III. Procedimiento de prueba

1. Preparación

1.1 Preparación de las muestras

Prepare muestras de losas de 300 mm × 300 mm × 50 mm mediante compactación con rueda, de acuerdo con la norma T0703 de esta especificación. A continuación, corte las losas en probetas prismáticas de 20 mm × 20 mm × 200 mm con una máquina de corte de piedra. Cada grupo deberá constar de al menos tres probetas.

1.2 Medición de la muestra

Mida las dimensiones de las muestras con un calibrador. La longitud (L) será el promedio de dos mediciones tomadas en lados opuestos. La altura y el ancho serán el promedio de las mediciones tomadas en ambos extremos y en la sección central en direcciones diferentes, con una precisión de 0,1 mm.

La desviación entre las dimensiones de la muestra cortada y las dimensiones estándar no deberá exceder ±2 mm en longitud y ±1 mm en altura y ancho.

1.3 Determinación de las propiedades físicas

Determinar la densidad, el contenido de vacíos de aire y demás propiedades físicas relevantes de la mezcla asfáltica de acuerdo con esta especificación.

2. Test Procedure

2.1 Installation of Measuring Heads

Bond metal measuring heads to the center of both ends of the specimen. The end in contact with the dial gauge shall be fitted with a flat-head measuring tip, while the opposite end shall use a hemispherical measuring tip. Use 502 adhesive to bond the tips, applying slight manual pressure until firmly fixed.

Nota: Los cabezales de medición deben estar alineados con precisión a lo largo del eje central de la muestra, y la superficie de contacto debe ser perpendicular a dicho eje. Tras la unión, coloque la muestra sobre una placa de vidrio.

2.2 Preparación del baño termostatizado

Llene el baño termostatizado con una solución acuosa de metanol como medio refrigerante. El nivel del líquido debe estar al menos 20 mm por encima de la parte superior de las muestras. Ajuste y mantenga la temperatura del baño a la temperatura inicial de ensayo de +10 °C.

2.3 Acondicionamiento de las muestras

Coloque la placa de vidrio y las muestras (un grupo de tres) en el baño de temperatura constante. La placa de vidrio debe estar elevada al menos 30 mm por encima del fondo del baño, y la separación entre las muestras no debe ser inferior a 10 mm.

Durante todo el proceso de ensayo, no se debe invertir la orientación de las muestras. Mantenga las muestras a la temperatura inicial de ensayo durante 30 minutos antes de comenzar la prueba.

2.4 Determinación de la lectura inicial (L₀)

Tras el acondicionamiento térmico, retire rápidamente la muestra del baño. Con una mano, extraiga la varilla de medición del comparador de cuadrante (o sensor de desplazamiento) y, con la otra, coloque la muestra en el extremo izquierdo del portamuestras, asegurándose de que quede firmemente apoyada contra la varilla de medición y el tope de posicionamiento interno. A continuación, suelte suavemente la varilla de medición hasta que entre en contacto con el cabezal de medición.

En condiciones sin carga, registre la lectura del reloj comparador (o sensor de desplazamiento) (L₀) como valor de referencia inicial de contracción, con una precisión de 0,001 mm. A continuación, devuelva inmediatamente la probeta a la solución acuosa de metanol.

El tiempo transcurrido desde la extracción de la probeta del baño hasta la lectura no debe superar los 5 segundos. En caso contrario, la probeta deberá volver a colocarse en el baño y acondicionarse durante aproximadamente 10 minutos antes de repetir la medición.

2.5 Enfriamiento y lectura final (Lₑ)

Coloque la muestra en su posición original dentro del baño. Una vez medidas las tres muestras, inicie el enfriamiento del baño a una velocidad de 5 °C/h (o la velocidad de enfriamiento especificada) hasta alcanzar la temperatura final objetivo de −30 °C. Detenga el enfriamiento y mantenga esta temperatura durante 30 minutos.

Repita el procedimiento descrito en el apartado 2.4 para obtener la lectura final (Lₑ), con una precisión de 0,001 mm.

2.6 Medición a temperaturas intermedias

Para determinar el coeficiente de contracción en diferentes intervalos de temperatura, se pueden realizar mediciones cada 10 °C de descenso. Tras cada descenso de temperatura, manténgala durante 30 minutos y determine la longitud de la muestra según el método descrito en el apartado 2.4; a continuación, continúe el enfriamiento.
