El Probador de Obstrucción por Relación de Gradiente para Geosintéticos es adecuado para ensayos de capas filtrantes de materiales geosintéticos. Se utiliza para determinar el coeficiente de permeabilidad y la relación de permeabilidad del sistema suelo-geotextil y de su interfaz bajo condiciones específicas de flujo de agua, así como el contenido de lodo retenido en el geotextil. Los resultados del ensayo se utilizan para evaluar si un material geosintético, cuando se utiliza como capa filtrante para un determinado tipo de suelo, puede provocar una obstrucción inaceptable.

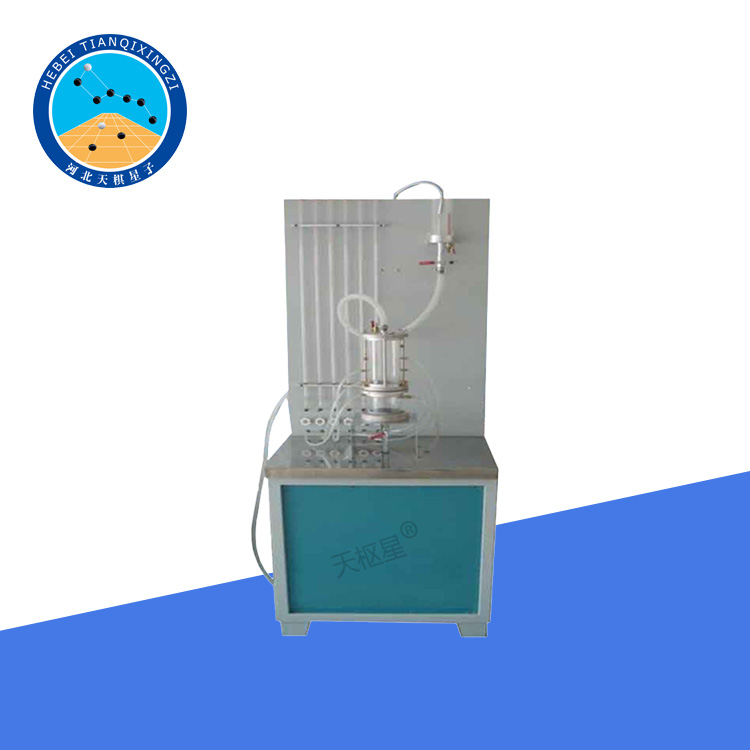

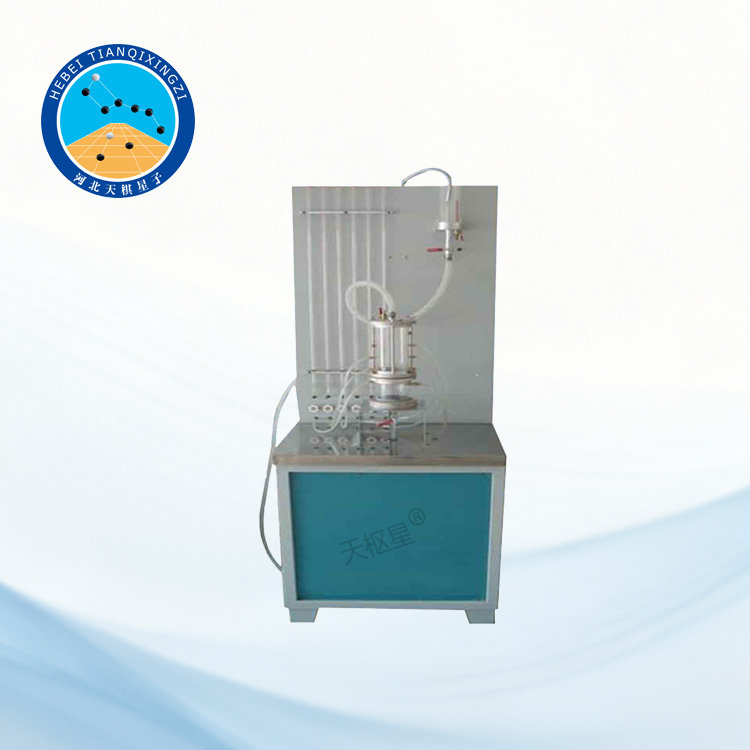

Probador de Obstrucción por Relación de Gradiente para Geosintéticos

Modelo: TD1145-1

I. Introducción del producto

El Probador de Obstrucción por Relación de Gradiente para Geosintéticos es desarrollado y fabricado por Hebei Tianqixingzi Inspection Equipment Co., Ltd. de acuerdo con la norma JTG E50-2006, Métodos de ensayo para materiales geosintéticos para ingeniería de carreteras (T 1145-2006, Ensayo de obstrucción), con referencia a ASTM D5101.

La celda de ensayo de permeabilidad por obstrucción mediante relación de gradiente está fabricada con materiales de aleación en ambos lados y material orgánico en la parte central. Ofrece un excelente rendimiento de sellado y permite instalar y retirar las probetas de ensayo de forma rápida y sencilla.

II. Parámetros técnicos

1. Diámetro interior del cilindro de prueba: Φ100 mm

2. Espesor de la muestra de suelo: 100 mm

3. Abertura de la malla: 6 mm

4. Diámetro interior del tubo de ensayo: 3 mm

5. Graduación de la placa de medición de presión: 1 mm

6. Alimentación: 220 V, 50 Hz

7. Dimensiones generales: 650 × 750 × 1900 mm (largo × ancho × alto)

8. Peso: 125 kg

III. Procedimiento de prueba

1. Muestreo: Tomar muestras de acuerdo con los requisitos de la norma T 1101-2006.

2. Número y dimensiones de las muestras: Las dimensiones de las muestras deben ser compatibles con las del permeámetro. El número de muestras se determinará según la configuración real del ensayo y el número de capas de geotextil especificadas en la capa filtrante diseñada.

3. Pesaje inicial: Antes del ensayo, pesar la muestra de geotextil con una precisión de 0,01 g.

4. Preparación del suelo: Secar al aire la muestra de suelo y tamizarla para eliminar las partículas mayores de 5 mm.

5. Agua de ensayo: Utilizar agua desgasificada para el ensayo. La temperatura del agua debe ser preferiblemente 3-4 °C superior a la temperatura ambiente.

6. Instalación de la muestra: Colocar la muestra de geotextil y la malla juntas en el dispositivo de sujeción y sellarlas firmemente.

7. Carga de la muestra de suelo: Cargue la muestra de suelo hasta una altura de 100 mm. Para muestras de suelo suelto, utilice un embudo para verter el suelo secado al aire en el permeámetro y nivele la superficie. Para muestras de suelo denso, compacte el suelo en capas hasta alcanzar la densidad especificada. Durante la preparación de la muestra, tenga cuidado de evitar que la entrada del tubo de medición de presión se obstruya.

8. Saturación de la muestra de suelo: Introduzca agua a través del tubo de drenaje de manera que el agua entre lentamente desde la parte inferior de la muestra. La altura de entrada del agua puede controlarse a menos de 25 mm hasta que el nivel del agua alcance una cierta altura por encima de la superficie superior de la muestra de suelo. A continuación, introduzca agua a través del tubo de entrada hasta que el recipiente esté completamente lleno. Se puede utilizar una bomba de vacío para acelerar la saturación de la muestra de suelo.

9. Ajuste del nivel de agua: Ajuste el nivel de agua hasta que el gradiente hidráulico i alcance 1,0 y observe los cambios en los niveles de agua en los tubos de medición de presión.

10. Inicio de la permeación: Cuando las lecturas de todos los tubos de medición de presión se hayan estabilizado, mantenga una carga hidráulica constante en el depósito de agua aguas arriba. Abra la válvula de salida y permita que el agua fluya a través de la muestra.

11. Medición y registro: Mida los niveles de agua en los tubos de medición de presión y el volumen de filtración cada hora. Registre simultáneamente el tiempo de filtración y la temperatura del agua. Continúe las mediciones durante 24 horas. Si las lecturas aún no se han estabilizado por completo, el intervalo de medición puede extenderse según sea necesario hasta obtener lecturas estables.

12. Ajuste del gradiente hidráulico: Después de completar la prueba con un gradiente hidráulico i = 1.0, ajuste el gradiente hidráulico y realice pruebas en la misma muestra con i = 2.5, 4.0 y 10.0, respectivamente. Después de cada aumento en el gradiente hidráulico, espere hasta que las lecturas de los tubos de medición de presión se hayan estabilizado y mantenga la filtración con ese gradiente durante al menos 1.5 horas. Cuando i = 10.0 y las lecturas de los tubos de medición de presión se hayan estabilizado, repita los pasos 10 y 11.

13. Fin de la prueba: Después de la prueba, retire la muestra de geotextil y elimine con cuidado cualquier resto de tierra suelta de su superficie. Seque la muestra en un horno y luego pese la masa total de la muestra de geotextil y la tierra retenida en ella, con una precisión de 0,01 g.

IV. Informe de la prueba

El informe de ensayo deberá incluir lo siguiente:

1. Nombre de la muestra, especificaciones y descripción de su estado;

2. Descripción del estado de la muestra;

3. Fecha del ensayo;

4. Especificaciones del permeámetro e indicadores técnicos principales;

5. Área efectiva de flujo de agua de la muestra;

6. Para la determinación del rendimiento general de permeabilidad: Recopilación de las curvas de velocidad de flujo frente a pérdida de carga para cada muestra.

V. Características principales

1. Amplia aplicación: Adecuado para evaluar el potencial de obstrucción y el rendimiento de filtración de geotextiles y otros materiales geosintéticos utilizados como capas filtrantes.

2. Prueba de relación de gradiente: admite pruebas bajo múltiples gradientes hidráulicos, incluidos i = 1,0, 2,5, 4,0 y 10,0, lo que permite una evaluación integral del comportamiento de permeabilidad del sistema suelo-geotextil.

3. Sellado confiable: La celda de prueba de permeabilidad con relación de gradiente adopta materiales de aleación en ambos lados y un material orgánico en el medio, lo que proporciona un buen rendimiento de sellado y minimiza las fugas de agua durante las pruebas.

4. Instalación sencilla de las muestras: La estructura de sujeción facilita la instalación y extracción rápida y sencilla de las muestras de ensayo.

5. Evaluación integral: El equipo de ensayo permite determinar las características de permeabilidad, el comportamiento del flujo de agua y la cantidad de suelo retenido en el geotextil, proporcionando una base para evaluar el rendimiento de los materiales filtrantes geosintéticos frente a la obstrucción.
