El equipo hidráulico para ensayos de fluencia a compresión del concreto está diseñado para realizar ensayos continuos bajo condiciones de carga controladas, por lo que resulta adecuado para investigar la deformación dependiente del tiempo en probetas de concreto.

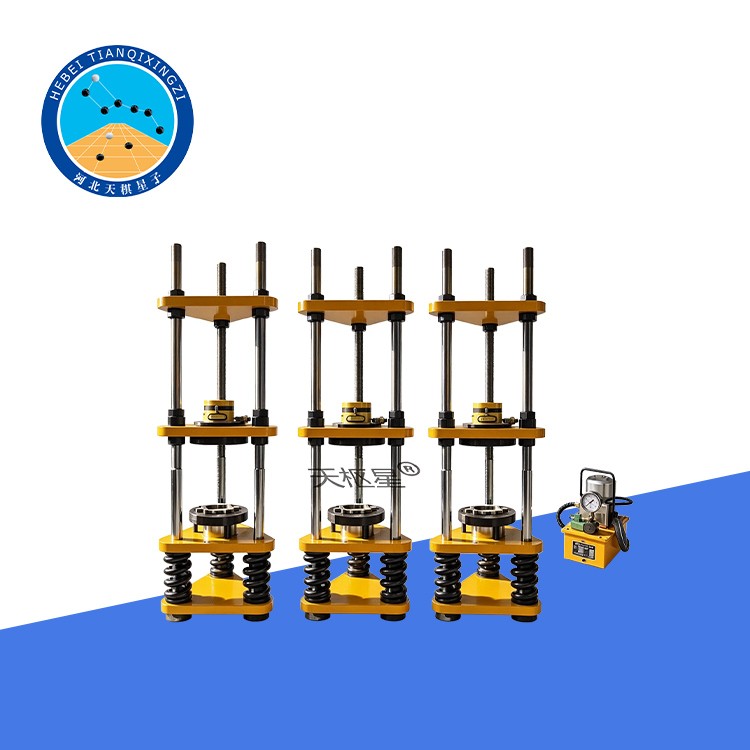

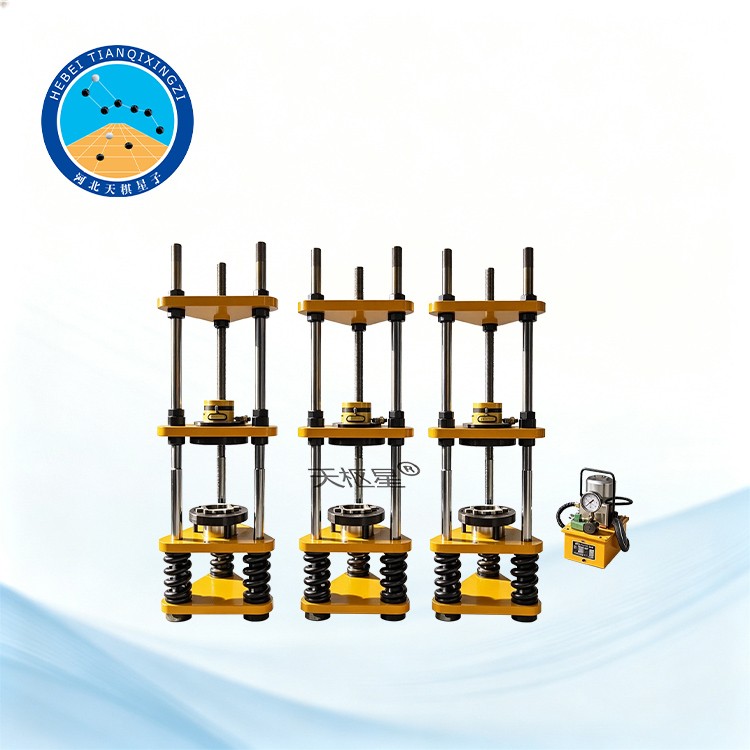

Equipo automático hidráulico para ensayos de fluencia a compresión del concreto

Modelo: TDH-XBY3

I. Descripción general del producto

El equipo hidráulico automático para ensayos de fluencia a compresión del concreto está diseñado para medir la deformación dependiente del tiempo de probetas cilíndricas de concreto sometidas a una carga de compresión constante, generalmente equivalente a aproximadamente el 30 % de la carga de rotura. Esta deformación, que aumenta con el tiempo bajo una carga sostenida, se conoce como fluencia a compresión del concreto.

El equipo es adecuado para realizar ensayos de fluencia a compresión uniaxial en probetas de concreto bajo condiciones de temperatura constante y humedad controlada. Está fabricado de acuerdo con las normas nacionales y las normas pertinentes del sector hidráulico, y satisface las necesidades de institutos de investigación, universidades, centros de educación superior y departamentos dedicados al diseño, la construcción y el control de calidad del concreto para la realización de ensayos de fluencia.

II. Características del producto

1. El equipo de ensayo cuenta con un gato hidráulico de doble efecto con autobloqueo, un sistema de control hidráulico automático y una unidad de control basada en microordenador. Ofrece un alto nivel de automatización, facilidad de manejo, un rendimiento estable y un control práctico.

2. El sistema permite visualizar la presión en tiempo real y admite la presurización automática, el control de presión constante y la liberación de presión. También es posible realizar un manejo manual a través del dispositivo de control, y los datos de los ensayos se almacenan en tiempo real.

3. La interfaz, de fácil manejo, cuenta con menús en chino y una función de memoria ante cortes de energía. Si se produce una interrupción en el suministro eléctrico, la prueba puede reanudarse una vez reiniciado el equipo.

4. El bastidor para ensayos de fluencia presenta un diseño de montaje modular que facilita su transporte, instalación en el lugar de uso y puesta en marcha.

5. La altura de carga del bastidor para ensayos de fluencia es ajustable, lo que permite apilar las probetas en función de sus dimensiones. En periodos de alta demanda de ensayos, cada unidad puede albergar dos probetas simultáneamente, lo que contribuye a reducir la inversión en equipamiento.

III. Parámetros técnicos

Fuente de alimentación: 380 V

Presión máxima de ensayo: 500 kN

Rango de medición de presión: 0–500 kN

Error relativo de presión: ±1 %

Distancia máxima entre las placas superior e inferior: 800 mm

Dimensiones del sistema de control: 1000 mm × 600 mm × 1200 mm (largo × ancho × alto)

Dimensiones de la unidad de carga: 380 mm × 360 mm × 1550 mm (largo × ancho × alto)

Peso neto: Unidad de carga: aprox. 240 kg; Unidad de control: aprox. 220 kg

IV. Configuración del producto

La máquina de ensayo consta de dos componentes principales: la unidad de carga y el sistema de control.

1. Unidad de carga

La unidad de carga está compuesta, principalmente, por un gato hidráulico de doble efecto y autobloqueante, un bastidor de reacción y un sistema de nivelación automática. El cabezal de carga cuenta con una articulación esférica móvil que compensa automáticamente pequeñas inclinaciones en la dirección vertical, originadas por variaciones en la altura de la probeta. Esto garantiza un contacto estrecho entre las superficies de carga —superior e inferior— y la probeta, lo que contribuye a lograr una distribución uniforme de la carga.

La unidad de carga está conectada al sistema de control mediante dos mangueras de aceite hidráulico y sensores de presión. Todas las operaciones se realizan a través del sistema de control.

2. Sistema de control

El sistema de control consta, principalmente, de componentes de control eléctrico, una unidad de suministro de aceite, una unidad de control de flujo de aceite, una unidad de control de presión constante y una unidad de control basada en microordenador.

El sistema de control incluye, de serie, tres unidades de carga, cada una de las cuales puede controlarse de forma independiente, ya sea en modo automático o manual.

V. Aplicaciones

El equipo automático hidráulico para ensayos de fluencia por compresión en hormigón es adecuado para estudiar el comportamiento de la deformación a largo plazo del hormigón bajo una carga de compresión sostenida. Puede utilizarse en la investigación de materiales de hormigón, estudios de ingeniería estructural y ensayos de laboratorio para evaluar las características de fluencia del hormigón bajo condiciones ambientales y de carga específicas.

Este instrumento es idóneo para institutos de investigación, universidades, laboratorios de materiales de construcción y organismos de control de calidad dedicados a la evaluación del desempeño del hormigón.

VI. Ventajas del sistema de control automático

El sistema integrado de control hidráulico y por microordenador permite un ajuste preciso de la carga y una supervisión continua de la presión durante toda la prueba. Cada canal de carga puede funcionar de forma independiente, lo que permite ensayar varias probetas simultáneamente bajo distintas condiciones de ensayo.

La función de presión constante automática ayuda a mantener la carga de compresión especificada durante periodos de ensayo prolongados, reduciendo la necesidad de realizar ajustes manuales frecuentes. Asimismo, es posible recurrir al control manual cuando sea necesario para tareas de preparación, inspección o ajustes operativos.
