El equipo manual para ensayos de fluencia a compresión del concreto está diseñado para evaluar la deformación a largo plazo del concreto bajo una carga de compresión sostenida. Es adecuado para estudiar el comportamiento de fluencia del concreto y evaluar sus características de deformación a largo plazo bajo condiciones específicas de carga y ambientales.

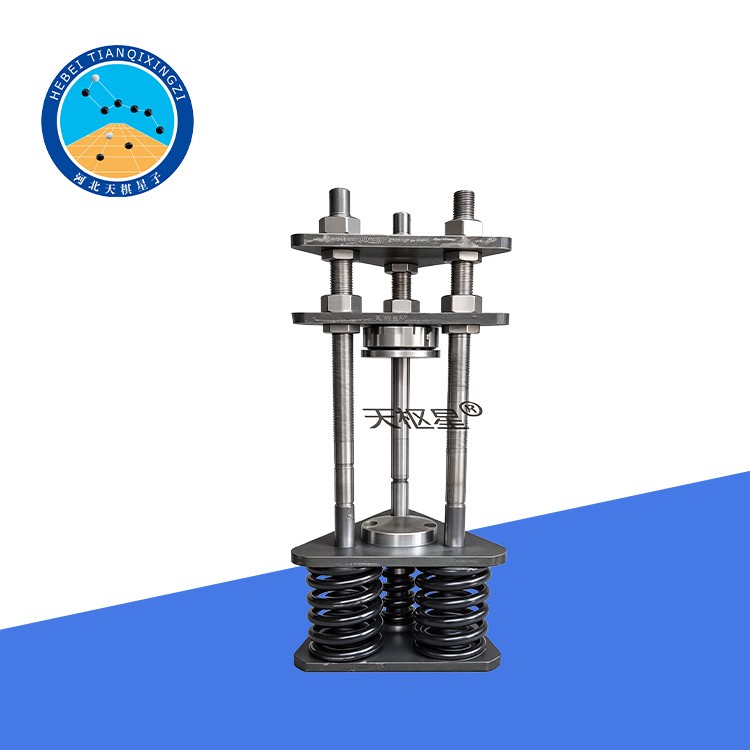

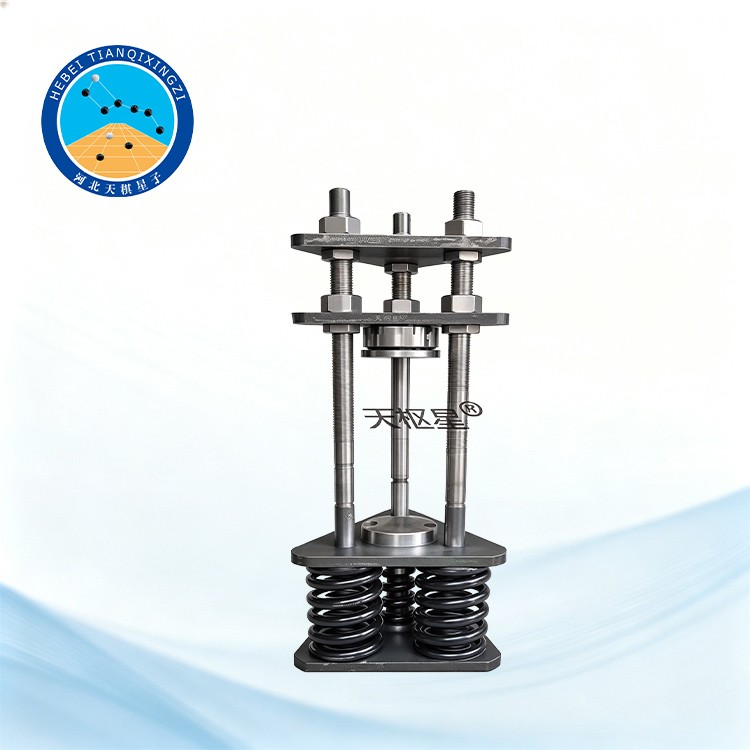

Equipo manual para ensayos de fluencia a compresión del concreto

Modelo: TD578-1

I. Introducción al producto

El instrumento está diseñado tomando como referencia las normas GB/T 50082, JTG/T 0578 y SL 352. Puede utilizarse en laboratorios de ensayo de concreto, inspecciones de calidad de la construcción, investigación académica y estudios de materiales de construcción.

Mediante el seguimiento de los cambios en la deformación de las probetas a lo largo del tiempo bajo un esfuerzo de compresión sostenido, el equipo ayuda a investigadores e ingenieros a analizar el comportamiento de fluencia del concreto, evaluar el rendimiento estructural a largo plazo y respaldar el diseño de mezclas de concreto y los estudios sobre las propiedades de los materiales.

Normas de referencia: ASTM C512/C512M-24, BS EN 12390-17:2019

II. Características del producto

1. Diseño de doble muelle (interno y externo): La estructura de doble muelle facilita la colocación de los muelles y garantiza una fuerza uniforme sobre la probeta.

2. Material de alta calidad para los muelles: Los muelles están fabricados con acero para muelles 60Si2Mn de alta calidad, lo que proporciona una gran resistencia, una larga vida útil a la fatiga y una deformación permanente mínima.

3. Bastidor de carga optimizado: El diseño optimizado del bastidor facilita la colocación de la probeta y del dispositivo de carga, la fijación del sensor, la nivelación del equipo y la realización de los ensayos.

4. Fijación segura de la base: La parte inferior del bastidor de carga está equipada con dispositivos de anclaje para garantizar un funcionamiento seguro y estable durante los ensayos.

5. Placas de apoyo de alta resistencia: Las placas de apoyo están fabricadas en acero de alta resistencia, lo que proporciona una gran rigidez y un rendimiento estable.

6. Transporte integrado: El equipo se transporta como una unidad completamente ensamblada. Tras elevarlo y fijarlo en su lugar, el usuario puede proceder a realizar las pruebas.

7. Accesorios completos: El instrumento se suministra con los accesorios necesarios, lo que permite iniciar las pruebas una vez realizada la instalación y configuración en el sitio.

III. Parámetros técnicos

1. Fuerza de ensayo máxima: 500 kN

2. Altura del resorte: 430 mm

3. Recorrido de compresión: >20 mm

4. Dimensiones de la probeta: 100×100×400 mm y 150×150×(450–600) mm

5. Dimensiones del bastidor: 630×630×2000 mm

IV. Principio de funcionamiento

El equipo manual para ensayos de fluencia a compresión del concreto TD578-1 funciona aplicando una carga de compresión sostenida a una probeta de concreto mediante un sistema de carga basado en resortes. La probeta se mantiene bajo las condiciones de carga especificadas y su deformación se mide a intervalos de tiempo predeterminados.

Mediante el registro de los cambios en la deformación de la probeta durante un período prolongado, se puede evaluar el comportamiento de fluencia del concreto. Los datos obtenidos permiten analizar la relación entre el esfuerzo de compresión sostenido y la deformación dependiente del tiempo, proporcionando información útil para la investigación de materiales de concreto y la evaluación del comportamiento estructural a largo plazo.

V. Aplicaciones

El equipo de ensayo es adecuado para realizar pruebas de fluencia a compresión a largo plazo en probetas de hormigón, tanto en laboratorios como en centros de investigación. Entre sus aplicaciones típicas se incluyen:

Ensayos de fluencia en hormigón: evaluación de la deformación dependiente del tiempo bajo una carga de compresión sostenida.

Investigación de materiales de construcción: estudio del comportamiento mecánico a largo plazo de diferentes mezclas de hormigón.

Diseño de mezclas de hormigón: Comparación de las características de fluencia de mezclas de hormigón con diferentes composiciones de materiales.

Investigación sobre la calidad en la construcción: Apoyo a la evaluación de las características de deformación del hormigón, relevantes para el comportamiento estructural.

Ensayos académicos y de laboratorio: Suministro de equipos de ensayo para la investigación en ingeniería civil, laboratorios universitarios e instituciones dedicadas a los ensayos de materiales.

VI. Importancia de los ensayos de fluencia por compresión del hormigón

La fluencia del hormigón se refiere a la deformación gradual que se desarrolla con el paso del tiempo cuando el material se somete a una carga sostenida. Se trata de un aspecto importante para el comportamiento a largo plazo de las estructuras de hormigón, especialmente en elementos expuestos a cargas continuas.

Los ensayos de fluencia permiten a ingenieros e investigadores comprender la deformación dependiente del tiempo e indagar en los factores que pueden influir en el desempeño estructural a largo plazo. Los resultados obtenidos pueden servir de apoyo en la selección de materiales, la evaluación de dosificaciones de hormigón y el análisis de ingeniería.

Para realizar comparaciones significativas, las probetas deben prepararse, curarse, someterse a carga y medirse bajo condiciones coherentes, de conformidad con el método de ensayo aplicable.

VIII. Consideraciones sobre la instalación y las pruebas

El TD578-1 se suministra como un bastidor de carga ensamblado para facilitar su transporte e instalación en el lugar de uso. Antes de realizar los ensayos, el equipo debe colocarse sobre una base adecuada y nivelada, y fijarse firmemente siguiendo las instrucciones del fabricante.

La probeta debe colocarse correctamente entre las placas de apoyo; asimismo, es necesario verificar el sistema de carga y los dispositivos de medición antes de aplicar la carga de ensayo. Durante los ensayos de larga duración, se deben registrar de forma sistemática las condiciones de carga, las condiciones ambientales y las lecturas de deformación.

Dado que los ensayos de fluencia conllevan periodos de medición prolongados, la preparación adecuada de las probetas, unas condiciones de carga estables y una observación periódica resultan fundamentales para obtener resultados fiables y comparables.
