El equipo para medir el coeficiente de expansión térmica del concreto evalúa el comportamiento de expansión térmica del concreto mediante el seguimiento de los cambios en la longitud de la probeta bajo condiciones de temperatura controlada. Durante el ensayo, la probeta se coloca en un baño de agua con temperatura controlada, donde la temperatura se ajusta de acuerdo con el procedimiento de ensayo especificado. Se utilizan galgas extensométricas resistivas diferenciales para medir los cambios de deformación a medida que varía la temperatura de la probeta. Posteriormente, las lecturas de temperatura y las mediciones de deformación se utilizan para determinar el coeficiente de expansión térmica lineal.

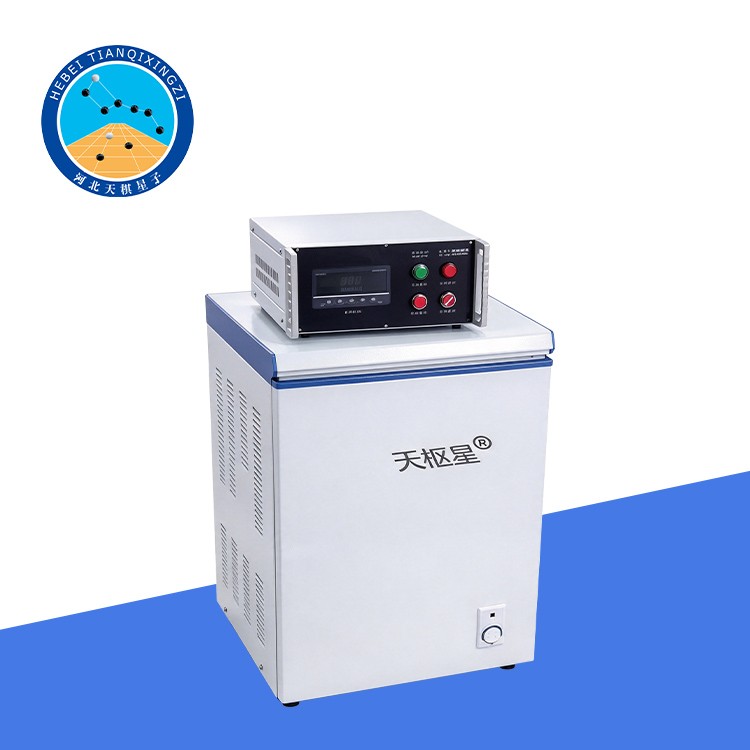

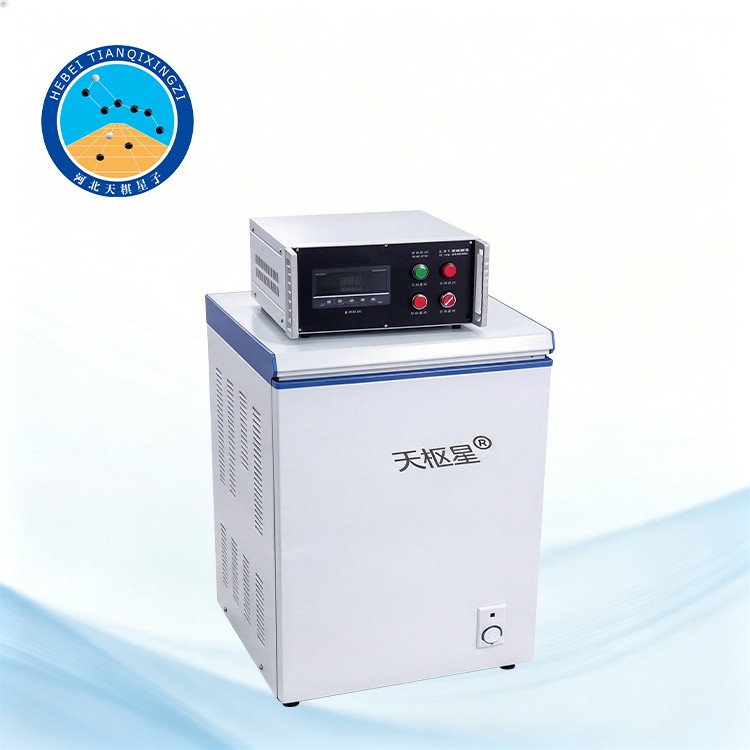

Medidor del Coeficiente de Expansión Térmica del Hormigón

Modelo: TD577-1

I. Descripción general del producto

El equipo para medir el coeficiente de expansión térmica lineal del concreto está diseñado de acuerdo con las normas DL/T 5150-2001, Código de ensayo para concreto hidráulico; SL 352-2006, Código de ensayo para concreto hidráulico; y DL/T 5362-2006, Código de ensayo para concreto asfáltico hidráulico. Se utiliza principalmente para determinar el coeficiente de expansión térmica lineal del concreto y también puede emplearse para ensayar asfalto y otros materiales adecuados.

Norma de referencia: AASHTO T 336-22

El equipo para medir el coeficiente de expansión térmica lineal del concreto es adecuado para probetas preparadas en laboratorio y testigos de concreto extraídos en campo mediante perforación. Se utiliza ampliamente en el control de calidad de la construcción, la enseñanza y la investigación científica. El instrumento cuenta con un sistema de control totalmente automático mediante pantalla táctil, que ofrece un manejo sencillo, un funcionamiento estable y fiable, y una alta precisión de medición.

II. Especificaciones técnicas

1. Baño de agua automático de temperatura constante: El nivel del agua debe situarse aproximadamente a 50 mm por encima de la parte superior del cilindro de la muestra. La temperatura se controla con una precisión de ±0,5 °C.

2. Velocidad de enfriamiento: Ajustable y controlada por la unidad de refrigeración.

3. Número de muestras: Personalizable según los requisitos del cliente.

4. Sistema de medición: Extensómetros de resistencia diferenciales con una longitud de base de 250 mm.

5. Puente extensométrico digital: Utilizado para medir valores de deformación por resistencia.

6. Termómetro: Rango de medición de 0 a 100 °C, con una resolución de visualización de 0,1 °C.

7. Soporte para muestras: Diámetro de 200 mm y altura de 500 mm, o un cilindro de chapa galvanizada con tapa.

III. Aplicaciones

III. AplicacionesEl TD577-1 está diseñado para ensayos de laboratorio e investigaciones relacionadas con las características de dilatación térmica del hormigón y otros materiales de construcción adecuados.

Entre las aplicaciones típicas se incluyen:

Ensayos de dilatación térmica del hormigón: determinación del coeficiente de dilatación térmica lineal de probetas de hormigón.

Ensayos de núcleos de hormigón: Evaluación de las características de dilatación térmica de núcleos extraídos de estructuras de hormigón existentes, siempre que las dimensiones y la preparación de las muestras cumplan con los requisitos de ensayo aplicables.

Investigación sobre hormigón para obras hidráulicas: Apoyo a estudios del hormigón utilizado en presas, estructuras hidráulicas y otros proyectos de ingeniería relacionados con el agua.

Investigación de materiales asfálticos: Apoyo a estudios de deformación térmica de materiales asfálticos adecuados, siempre que la configuración de la muestra y el procedimiento de ensayo sean los apropiados.

Inspección de calidad en la construcción: Suministro de datos de medición para la evaluación de materiales y la realización de ensayos comparativos.

Docencia e investigación científica: Apoyo a experimentos de laboratorio relacionados con la deformación por temperatura de materiales de construcción.

IV. Importancia de medir el coeficiente de dilatación térmica del hormigón

El hormigón se expande cuando su temperatura aumenta y se contrae cuando esta disminuye. La magnitud de este cambio dimensional depende de factores tales como el tipo de árido, la composición de la mezcla, el grado de humedad y el rango de temperatura.

El coeficiente de dilatación térmica lineal es un parámetro importante del material en el diseño de pavimentos de hormigón, la ingeniería de hormigón hidráulico y la evaluación de las deformaciones térmicas en estructuras de hormigón.

Las mediciones fiables ayudan a los ingenieros e investigadores a comprender cómo responde el hormigón a los cambios de temperatura, a comparar las propiedades térmicas de diferentes mezclas y a obtener datos para el análisis de ingeniería y la investigación de materiales.

En el caso de las estructuras hidráulicas y los pavimentos de hormigón, los datos sobre la dilatación térmica pueden contribuir a evaluar las tensiones inducidas por la temperatura y los cambios dimensionales, cuando se consideran junto con otros parámetros relevantes del material y de la estructura.

V. Soporte técnico y personalización

El equipo TD577-1 para determinar el coeficiente de expansión térmica del hormigón puede configurarse según los requisitos del cliente, incluido el número de muestras a ensayar.

Antes de realizar el pedido, se recomienda a los clientes confirmar las dimensiones de las muestras, el método de ensayo, los requisitos de control de temperatura, la configuración de medición y las aplicaciones previstas para el material.

Para obtener especificaciones del producto, cotizaciones y asistencia técnica, por favor contacte a nuestro equipo. Podemos ayudarle a evaluar si el TD577-1 es adecuado para las necesidades de ensayo o investigación de su laboratorio.
